Заряджання за допомогою контролера класу MPPT означає до 30% більше енергії!!!

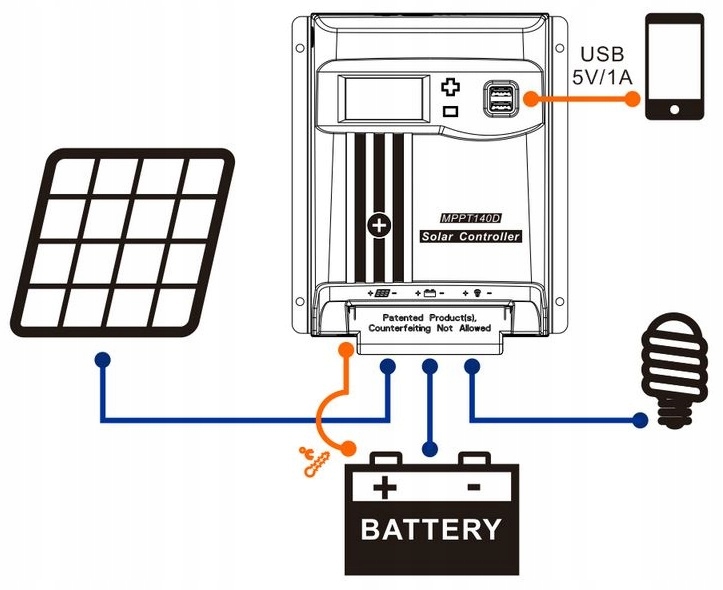

Серія сонячних контролерів SMPPT1 є мікропроцесорними контролерами класу MPPT. Контролери класу MPPT на даний момент забезпечують найвищу продуктивність серед сонячних контролерів на ринку. Пристрої MPPT серії MPPT1 контролюють потужність, вироблену сонячними панелями, і відстежують максимальні точки потужності - значення напруги та струму (V I) - у режимі реального часу, дозволяючи сонячній системі заряджати батарею на максимальній потужності. Контролери призначені для роботи в автономних сонячних установках, керуючи роботою сонячної системи, процесом зарядки та розрядки акумулятора та навантаженням, функціонуючи як ключовий елемент сонячної установки

Модель: MPPT 130D - 12/24 30A

Напруга системи: 12 В/24 В (авто)

Максимальний струм заряджання/розряджання: 30 А

Максимальна напруга сонячної панелі: 100 В

Тип батареї: кислотні, гелеві, AMG, LifePO4, літій-іонні батареї

Напруга заряджання: попередньо визначені значення + власні налаштування

Напруга USB: 2x 5V, 2A max (Два порти USB)

Температурна компенсація -4mv/Cell / градус C

Робочі алгоритми: MPPT , зарядка постійним струмом, зарядка постійною напругою, підтримуюча зарядка (зберігання акумулятора)

Умови експлуатації: температура від -20°C до +55°C; IP 32

Зв'язок Немає (версія без BT / WiFi)

Максимальна потужність сонячних панелей, які можна під’єднати до контролерів серії MPPT1:

MPPT110D 10A Макс. вхідна потужність 130 Вт для батареї 12 В, 260 Вт для батареї 24 В.

MPPT120D 20 A Макс. потужність 260 Вт для батареї 12 В, 520 Вт для батареї 24 В.

MPPT130D 30 A Максимальна вхідна потужність 390 Вт для батареї 12 В, 780 Вт для батареї 24 В.

MPPT140D 40 A Максимальна вхідна потужність 520 Вт для батареї 12 В, 1040 Вт для акумулятора 24 В.

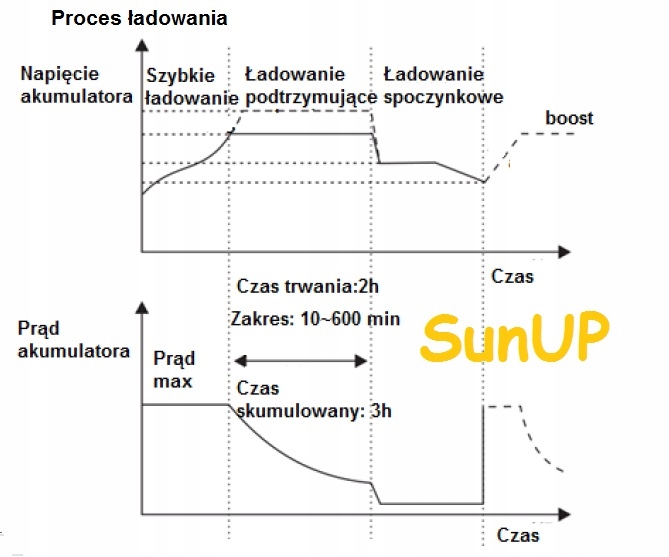

Процес завантаження

1) ШВИДКЕ ЗАРЯДЖАННЯ (MPPT / Bulk): під час цієї фази циклу заряджання напруга поступово зростає до основного рівня (зазвичай від 14,4 до 14,6 В) , а батареї споживають максимальний струм. Після досягнення рівня напруги починається стадія абсорбційного заряджання.

2) ПІДТРИМУВАННЯ ЗАРЯДЖАННЯ: під час цієї фази напруга підтримується постійною протягом певного періоду часу (зазвичай годину/дві), у той час як струм поступово зменшується в міру заряджання акумуляторів.

3) ЗАРЯДЖЕННЯ ПЕРЕЧИНКУ: після закінчення часу HOLD, напруга знижується до плаваючого рівня (зазвичай від 13,4 до 13,7 В), і батареї споживають невеликий струм утримання до наступного циклу.

4. BOOST STAGE – зарядка зі зменшенням зарядної напруги. в результаті навантаження напруга почне падати нижче порогу підвищення - процес зарядки почнеться знову.

Функції контролера

• Контролер має програмовану функцію датчика сутінків.
• Контролер має програмований датчик сутінок і ранку функція (ми можемо встановити час роботи навантаження ввечері та вранці, наприклад, взимку - єдиний контролер цього типу на ринку)
• Заряджання методом MPPT - до 30%! Вищі прибутки порівняно з методом PMW< /li>

Налаштування контролера:

• Увімкнення/вимкнення приймачів .
• Сутінковий вимикач (вмикання приймачів на заданий час після заходу сонця).
• Затримка ввімкнення, програмована до 23 годин.
• Ранкова робота

Захист регулятора:

• Коротке замикання сонячної батареї.
• Перевантаження на стороні приймача.
• Змінено полярність батареї.
• Захист від перегріву.
• Захист від надмірного заряду
• Захист батареї від надмірного розряду
• Електронний запобіжник

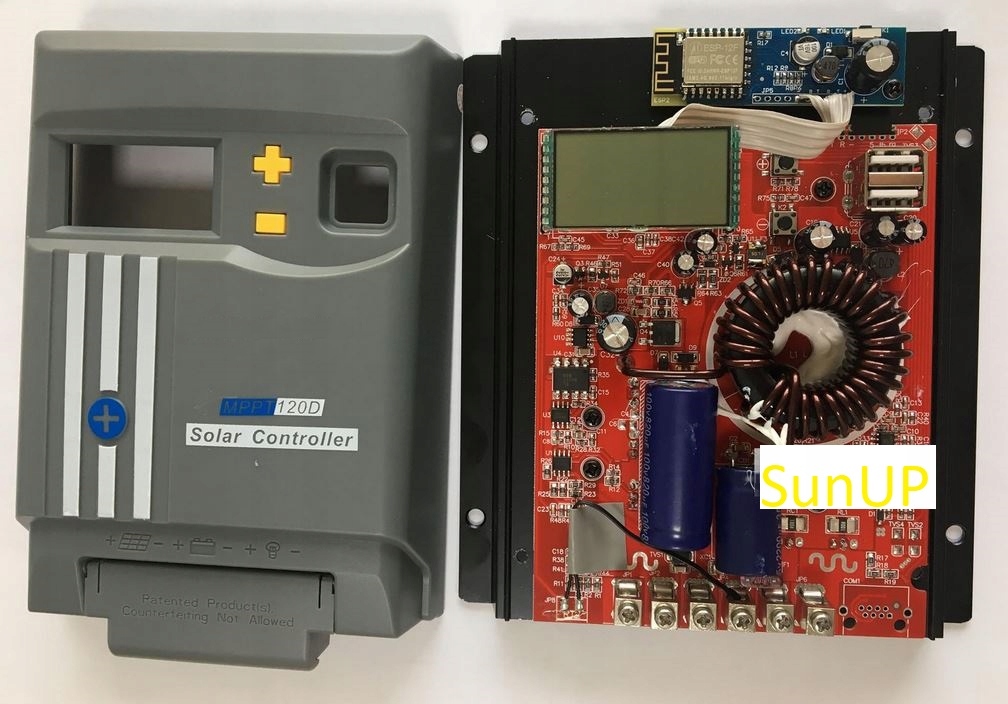

Обладнавши контролер перетворювачами, система перетворює живлення від панелей вищої напруги (у системах 12 В панелі досягають максимальної потужності приблизно при 18 В, а в системах 24 В — при 31 В) до нижчої напруги комплекту батарей. Ефективність трансформації DC/DC становить 98%. (точність/ефективність самого відстеження MPPT становить 99%).

Багато інших систем на ринку з маркуванням MPPT на корпусі не мають перетворювача DC/DC. У такому випадку перетворення потужності відбувається з втратами, які тим більші, чим більша «невідповідність» між напругою панелі та напругою батареї.

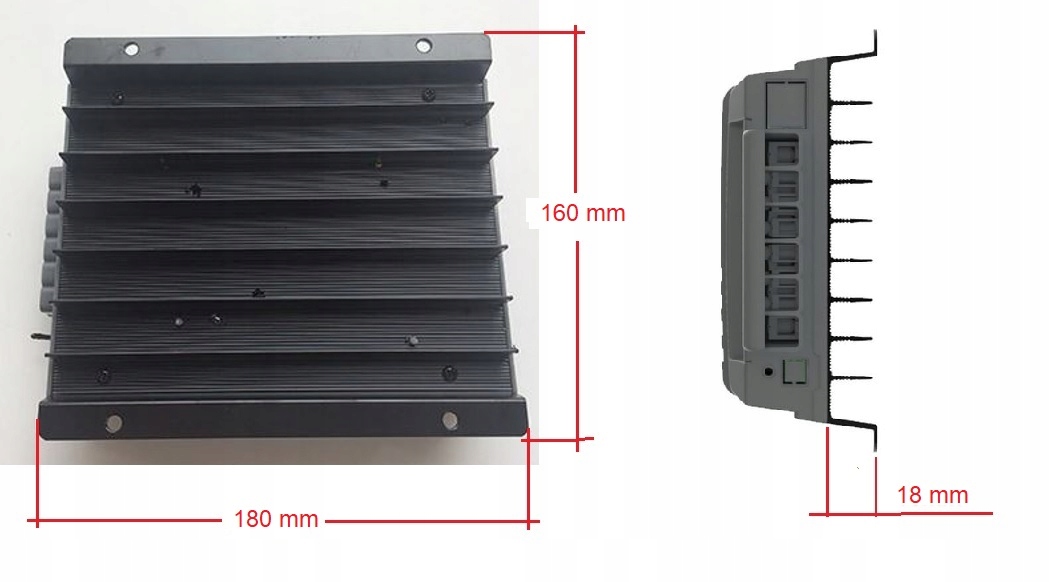

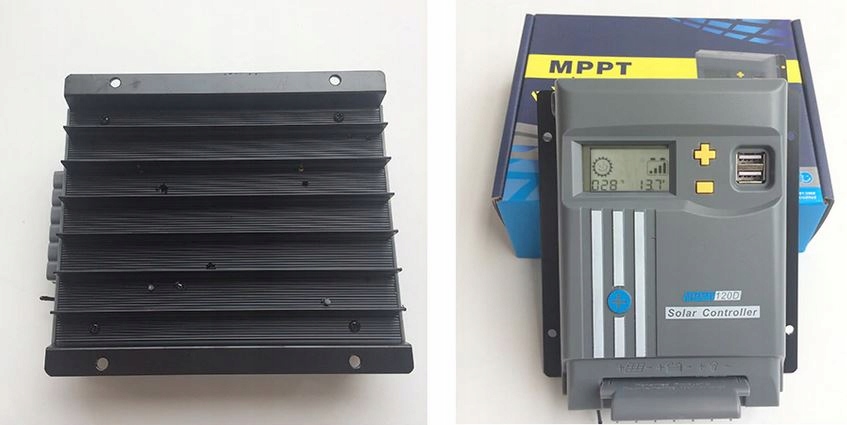

Радіатор заслуговує на увагу - він великий і сильно оребрений - це забезпечує безпроблемне розсіювання тепла і тривалу роботу під навантаженням.

Примітки

Контролери PMW з логотипом MPPT з’являються в Інтернеті. Ненадійні продавці купують мікросхеми PMW, щоб зменшити витрати на придбання (контролери ШІМ, безумовно, дешевші, ніж MPPT), і продають їх як MPPT. На що слід звернути увагу при купівлі потенційного контролера MPPT, щоб не бути обдуреним?

Зважаючи на особливості роботи, ШІМ-контролери мають допустиму напругу фотоелектричної панелі 25 В (системи 12 В) і 50 В. (системи 24 В) - у системі зарядки ШІМ має бути узгоджена поведінка напруги на панелі акумулятора (як при зарядці акумулятора від випрямляча). Якщо передбачуваний контролер MPPT має максимальну напругу фотоелектричної панелі, визначену для системи 12-25 В / 24-50 В, це повинно викликати у нас підозри, чи це не система ШІМ. Сучасний контролер MPPT повинен легко справлятися з панелями з напругою не менше 65В і більше навіть в системах 12В. (Іншими словами, контролер MPPT не вимагає узгодження напруги фотоелектричної панелі з напругою батареї - тому він має перетворювачі DC-DC.

Якщо ви отримали контролер без інструкцій польською мовою - будь ласка дайте мені знати, я надішлю вам pdf-версію.
