XAU00055

КОНТРОЛЕР - РЕГУЛЯТОР ТЕМПЕРАТУРИ

RKC REX-C100FK02-V*AN (AC 230V)

(ВИХІД НА РЕЛЕ SSR)

+ ДАТЧИК ТЕМПЕРАТУРИ ТИПУ K

0°C .. 800°C 1,5 м

+ ТВЕРДОТІЛЬНЕ РЕЛЕ SSR 40A

Регулятор температури RKC REX-C100 встановлюється, серед іншого, у багатьох популярних паяльних станціях, призначених для ремонту систем BGA, і дуже широко в промисловості в таких пристроях, як машини для лиття під тиском, зварювальні машини, пакувальні машини , екструдери, печі, холодильні камери та багато інших пристроїв, які потребують точного контролю температури.

Його призначення — підтримувати температуру на встановленому значенні (SV) шляхом її тестування (PV) за допомогою підключеної термопари типу: K, J, R, S, B, E, T, N (JIS/ IEC), PLII (NBS) W5Re/W26Re (ASTM), U, L (DIN), Pt100 (JIS/IEC), JPt100 (JIS).

REX-C100, залежно від підключеної термопари, може регулювати температуру в діапазоні -199-1820°C.

Заводські налаштування контролера: SLH (макс. температура) = 400°C і SL1 (датчик K-типу) = 0000.

Ці параметри можна змінити в меню.

Контролер має 3 світлодіоди, які вказують:

• ALM - перевищення заданого значення температури,
• ATU - відключення функції PID (автоналаштування),
• OUT - увімкнення нагрівального елементу.

Параметри REX C100FK02-V*AN:

• Модель: REX-C100FK02-V*AN
• Тип датчика температури: K, J, R, S, B, E, T, N (JIS/IEC), PLII (NBS) W5Re/W26Re (ASTM), U, L (DIN), Pt100 (JIS/IEC), JPt100 (JIS) - (датчики доступні в нашій пропозиції)
• Точність вимірювання: 0,5% або +/- 3°C
• Цикл вибірки: 0,5 с
• Вихід SSR: 12 В постійного струму - лише для реле типу SSR (доступні в нашій пропозиції)
• Вихід тривоги: так
• Індикація тривоги: світлодіод
• Діапазон виміряних температур: -199,9–1820°C (залежно від типу підключеної термопари)
• Робоча температура: 0–50°C
• Подвійний світлодіодний дисплей: вимірюваний (PV) і встановлений (SV).
• Живлення: 220-230 В змінного струму
• Зовнішні розміри: 48x48x100 мм
• Установчі розміри: 45x45 (глибина 100 мм)

Швидке підключення REX C100FK02-V*AN:

• 1, 2 - джерело живлення змінного струму 220-230 В
• 9(-), 10(+) - термопара (датчик температури)
• 4(+), 5(-) - вихід безпосередньо на реле SSR типу DC-AC, DC-DC.

Докладну технічну інформацію та налаштування наведено в посібнику користувача англійською та польською мовами

У набір також входить датчик температури К-типу, розміщений усередині кришки з нержавіючої сталі з кабелем довжиною 1,5 м.

Датчики цього типу широко використовуються в промисловості: термопластавтоматах, вулканізаторах, печах, термокамерах.

Технічні параметри датчика К-типу:

• Тип: K
• Діапазон вимірювання: 0-800°C з точністю +/-2,5°C або 0,75%
• Кришка: нержавіюча сталь
• Монтаж кабелю: приклеєна кришка - діаметр кришки: 5 мм
• Довжина оболонки: 30 мм
• Довжина кабелю: 1,5 м
• Ізоляція кабелю: скловолокно зі сталевою опліткою - термостійкість до 400°C
• Підключення: роз’єми (червоний +, синій -)

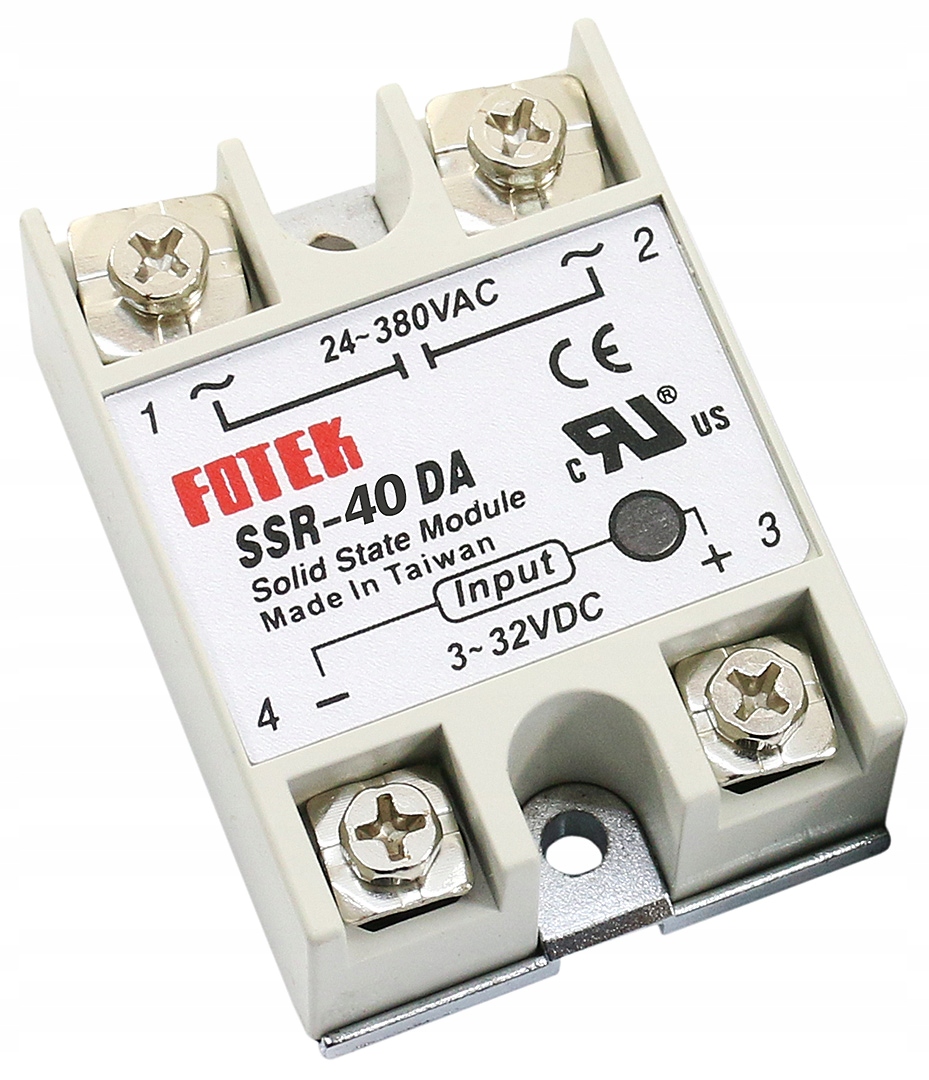

Додатково в комплект входить твердотільний реле FOTEK SSR-40DA.

Технічні параметри реле SSR:

• робоча напруга (вихід): 24-380 В змінного струму
• ізоляція (вихід): фотоелектрична
• максимальний струм перемикання (вихід): 40 A (до 5000 Вт)
• керуюча напруга (вхід): 3-32 В постійного струму
• вхідний струм (вхід): 4,5-20 мА
• час відгуку (введення): < 10 мс
• робоча температура: від -30 до +80°C
• розміри: 62 мм x 45 мм x 23 мм
• Світлодіодний сигнальний діод, що інформує про робочий стан реле

Термін служби реле SSR необмежений за умови належного охолодження. Щоб забезпечити їх тривалу роботу, необхідно забезпечити відповідне розсіювання тепла за допомогою радіаторів (понад 5 А), термопасти та примусової циркуляції повітря за допомогою відповідних ефективних вентиляторів (понад 25 А).

Зменшення температури на 10°C подвоює очікуваний термін служби реле SSR.

Схема підключення:
