РЕГУЛЯТОР РІВНЯ ВОДИ ДАТЧИК РІДИНИ КОНТРОЛЕР LC

На основі рівня води в баку. Вимірювання проводиться дротами (зондами), зануреними у воду або

через поплавкові датчики. Підтримує до 3-4 зондів або 10 поплавкових датчиків. Контролер має 2 незалежних

канали з вихідними реле. Він також має РК-дисплей з підсвічуванням і інформацією польською мовою.

Крім того, він має релейний вихід тривоги. Вимірювання проводиться приблизно кожні 6 секунд. Драйвер

дозволяє працювати в конфігурації для наповнення резервуару, а також його спорожнення.

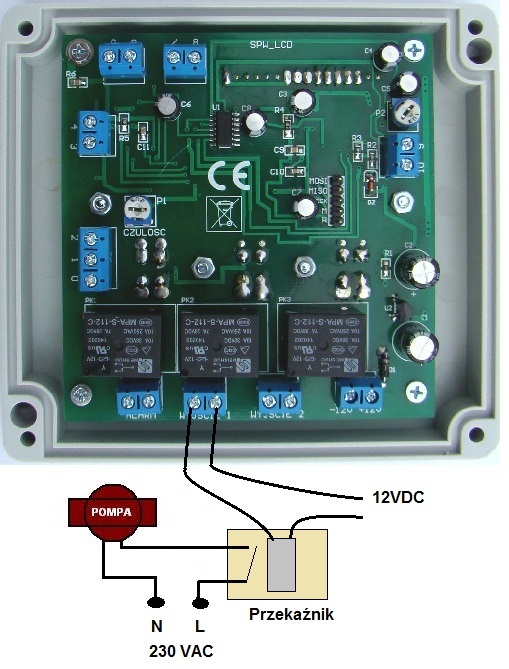

те саме джерело живлення драйвера. У цьому випадку «ВИХІД 1» вмикає реле і тільки його контакти

вони вмикають насос на іншу напругу, наприклад, 230 В змінного струму, 24 В тощо. Звичайно, тоді вам також слід підключити напругу

живлення насоса (230 В змінного струму у прикладі). Можна використовувати багато типів реле з напругою котушки 12 В постійного струму та

встановіть контакти для відповідної напруги, наприклад, RELPOL RM85.

.

Таким же чином ми можемо підключити канал № 2 і вихід сигналізації. Безпосередньо на контактах контролера

"ВИХІД 1", "ВИХІД 2" і "СИГНАЛ" можуть подаватися до 12 В (приклад на сторінці 1) і якщо напруга приймача

вище, необхідно використовувати зовнішнє реле (приклад на сторінці 2 посібника)

.

Звичайно, ви також повинні під’єднати джерело живлення 12 В постійного струму до роз’ємів -12 В та +12 В відповідно. Стабілізоване живлення постійного струму від адаптера живлення або акумулятора.

Вимірювальними елементами є зонди (дроти), занурені у воду, або НЕ поплавкові датчики (закриваються, коли вода заливається).

Якщо вимірювальні елементи є поплавковими датчиками, не слід використовувати датчики, тобто коли

вода не відкрита, і коли датчики залиті водою, вони залишаються закритими. Ви можете підключити до 10 датчиків (10

рівні рідини). У цьому випадку електропровідність рідини не має значення, тому її можна контролювати

рівень непровідної рідини. Підключення датчиків за схемою нижче, тобто одним кабелем

кожен датчик до роз’єму «0», тоді як інші дроти окремих датчиків до роз’ємів «1» до «10».

Звичайно, датчики мають бути повністю занурені. Контакт датчика має бути

мінімум для напруги 10 В і струму 0,1 А. У цьому прикладі рідина заливає 2 нижні датчики, тобто контролер вказуватиме «Рівень 2».

Якщо вимірювальними елементами будуть зонди, занурені у воду, слід використовувати зонди з нержавіючої сталі, напр.

A2, A4 у формі, наприклад, більших гвинтів. Звичайно, у цьому випадку драйвер є наскрізним

крізь рідину протікає дуже малий струм, тому вона має бути провідною. У цьому випадку рекомендується контролювати

Використання 3-4, максимум 5 зондів (максимальна кількість залежить від провідності рідини). Пропущений струм дуже

маленький і безпечний: напруга 2-3 В, кілька-кілька десятків мкА. Встановлюючи зонди, переконайтеся, що вони не торкаються стінок бака

вода. Підключення зондів згідно зі схемою нижче, тобто зонд «0» знаходиться на дні резервуара, а інші зонди

розміщуються вище. У цьому прикладі рідина заливає 3 зонди, тобто контролер вказуватиме «Рівень 3».

.

Вибір режиму роботи драйвера

Для вибору режиму роботи контролера, тобто наповнення або спорожнення резервуара, потрібно відключити

увімкніть живлення, натисніть і утримуйте клавішу F3, а потім увімкніть живлення, з’явиться повідомлення «ВСТАНОВИТИ РОБОЧИЙ РЕЖИМ»

відпустіть F3 і виберіть F1=випорожнення або F2=режим заповнення відповідно. Буде збережено режим і драйвер

повернеться до звичайного режиму роботи через кілька секунд. Режим роботи також запам'ятовується після відключення живлення від контролера

i стосується всього контролера (канали 1 і 2 завжди працюють в одному встановленому режимі)

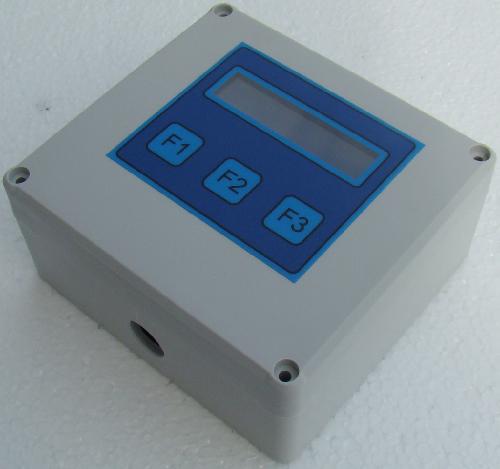

РК-дисплей

Контролер оснащений рідкокристалічним дисплеєм, на якому у верхньому рядку відображається рівень рідини, а в нижньому рядку циклічно відображається (змінюється кожні 6 секунд):

– "L" (лічильник літрів рідини)

– "MIN" і "MAX" (збережені максимальний і мінімальний рівні рідини)

– "W1", "N1" і "T" (відповідно, W1 – вищий датчик каналу 1, N1 – нижній датчик каналу 1, а T –

режим роботи - 0=спорожнення і 1=наповнення)

– "W2", "N2" і "A" (W2 і N2 аналогічні датчикам каналу 2, тоді як A є датчиком тривоги)

Під час звичайної роботи ви можете використовувати кнопки F1, F2 і F3. Потрібно натиснути й утримувати дан

. Опис їх функцій:

– F1 скидає лічильник літрів рідини, що перекачується (відноситься до каналу 1)

– F2 відкриває меню контролера

– F3 очищає пам’ять про мінімальний і максимальний рівень рідини (MIN AND MAX)

Порожній лічильник рідини

Контролер має лічильник відкачування каналу 1 в літрах. Лічильник на

наразі він збільшується кожні 10 періодів вимірювання (через 6 с), тобто кожну хвилину активації вихідного реле 1

(насос працює). Стан лічильника зберігається в енергонезалежній пам'яті пристрою кожні 24 години. Також, коли ввімкнено

живлення контролера, стан лічильника зчитується з останнього запису в пам'ять. Лічильник можна видалити

натиснувши кнопку F1 або буде видалено автоматично після переповнення, тобто перевищення 999999999 літрів, тобто

майже 100 000 м3 рідини.

Щоб лічильник рахував правильно, необхідно ввести потужність насоса (літри за хвилину роботи). Для цього

від'єднайте живлення контролера, натисніть і утримуйте клавішу F1 і ввімкніть живлення. Далі скористайтеся кнопками F2 і F3 для входу

продуктивність насоса (діапазон 1-500 літрів на хвилину) і підтвердьте F1. Встановлена ​​продуктивність насоса зберігається

коли живлення контролера відключено.

Пам'ять MIN і MAX рівнів

Контролер має пам’ять про найнижчий і найвищий зафіксований рівень рідини. Це пам'ять

видалити, коли живлення вимкнено, або натиснувши F3 на головному екрані.

.

Меню драйвера

Після входу в меню контролера (F2) встановіть такі параметри:

– вищий зонд каналу 1 (W1) в діапазоні від 2 до 10

– нижній датчик каналу 1 (N1) в діапазоні від 1 до 9 (але макс. має бути нижчим за W1)

– вищий зонд каналу 2 (W2) в діапазоні від 2 до 10

– нижній зонд каналу 2 (N2) в діапазоні від 1 до 9 (але макс. має бути нижче W2)

– зонд тривоги (AL PROBE) в діапазоні 1-10

– затримка тривоги (AL DELAY) в діапазоні 1-10 (одиниця – один 6-секундний період вимірювання)

Звичайно, налаштування меню запам'ятовуються після вимкнення живлення.

Опис роботи драйвера:

.

Якщо контролер перебуває в режимі спорожнення, його робота виглядає наступним чином. Наприклад, описано

Канал 1 залишиться (вищий датчик W1=7 і нижній датчик N1=5). Рівень води підвищиться, коли досягне

верхнього зонда (рівень 7) увімкнеться вихід 1, тобто запрацює насос, що зливає бак. Лише коли

коли рівень води буде нижчим за N1 (у цьому прикладі це 4 або менше), насос буде вимкнено. Коли рівень

вода знову підніметься до 7, насос увімкнеться знову. Різниця між W1 і N1 передбачає

гістерезис, щоб насос час від часу не вмикався, наприклад, у разі коливання поверхні рідини.

Канал 2 працює подібним чином, посилаючись на набір W2 і N2, керуючи реле "вихід 2".

Натомість вихід тривоги в режимі спорожнення працює подібним чином для одного

затримка активації електрода/сенсора (AL) і сигналізації. Наприклад, якщо ми встановимо опитування в меню

AL як 8 і затримку як 1 і рівень води підвищиться, вихід ALARM буде активовано негайно (після 1

зчитування рівня рідини => AL), коли рідина досягає рівня =>8 і вимикається, коли рідина опускається нижче цього

рівень (7 або менше). Однак, якщо ми встановимо затримку (AL DELAY), наприклад, на 2, вихід тривоги буде

увімкнено лише тоді, коли після 2 послідовних вимірювань рівень рідини залишається =>8, аналогічно, якщо DELAY AL =5, тоді

для активації виходу тривоги для 5 послідовних вимірювань рівень рідини повинен бути =>8. Якщо під час будь-якого з

вимірювання (виконуються кожні 6 секунд) рівень рідини буде нижчим (тобто 7 або менше) відлік вимірювань починається з

початок. ЗАТРИМКА Затримка AL застосовується лише до активації виходу тривоги, коли його активовано для

Щоб вимкнути цей вихід, потрібне лише одне показання нижче AL (7 або менше). Просто підключіть пристрій

(сигналізатор, додатковий насос, електромагнітний клапан і т.д.) те саме, що і у випадку виходів 1 і 2, тобто як у першому

малюнок. Завжди використовуйте максимально можливі затримки через довговічність контактів реле.

Якщо контролер знаходиться в режимі заповнення, його робота виглядає наступним чином. Наприклад, це буде описано

канал 1 (вищий датчик W1 =7 і нижній датчик N1=5). Рівень води впаде, коли опуститься нижче N1

(у цьому прикладі 4 або менше) буде ввімкнено вихід 1, тобто насос запуститься та почне наповнюватися

танк. Коли рівень води підніметься до W1, тобто 7, вихід 1 буде вимкнено. Далі коли рівень води

повертається нижче N1, насос перезапуститься. Різниця між W1 і N1 забезпечує гістерезис

щоб насос не вмикався час від часу, наприклад, у разі коливання поверхні рідини.

Канал 2 працює подібним чином, посилаючись на набір W2 і N2, керуючи реле "вихід 2".

Вихід тривоги працює так само, як у прикладі спорожнення резервуара

тільки навпаки, тобто вихід вмикається, коли рівень рідини <=AL, і вимикається, коли рівень рідини вище

Таким чином, у цьому режимі ви повинні встановити AL на максимум 9, хоча насправді він зазвичай буде встановлений нижче.

Налаштування датчика каналу 2 можуть бути довільними (тобто такими ж, як канал 1, або відрізнятися від каналу 1).

Звичайно, встановіть у меню та використовуйте (тобто підключені приймачі) зонди каналів 1 та 2 та вихід тривоги

повинен бути фізично змонтований, тоді як інші входи датчиків можна не підключати. Звичайно

пам'ятайте, що якщо ми використовуємо більше 3-4 рівнів рідини, замість зондів слід використовувати поплавкові датчики

НІ.

- Стабілізоване джерело живлення 12 В постійного струму (11-13 В постійного струму)

- струм споживання до 150мА

- два виходи короткого замикання, вихід 1 і 2 з максимальною потужністю навантаження 4А

- НЕМАЄ виходу (СИГНАЛ ТРИВОГИ) з максимальною потужністю навантаження 1 А

- вага 0,3 кг
