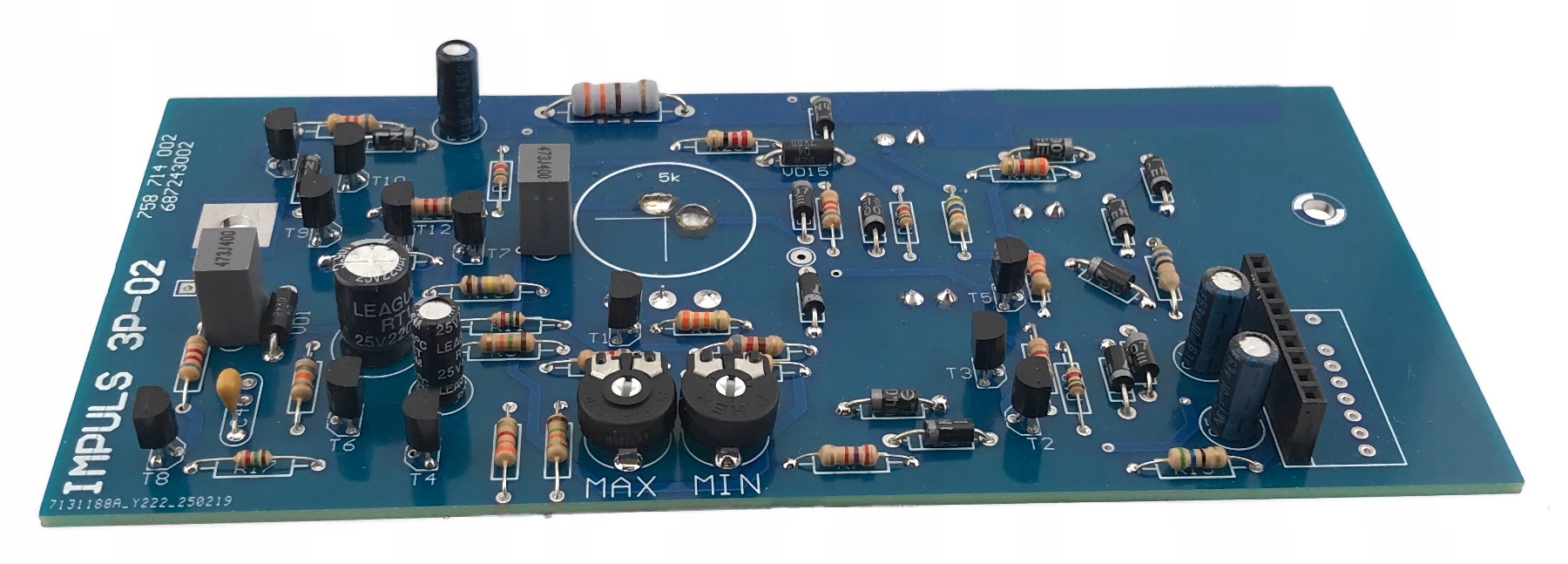

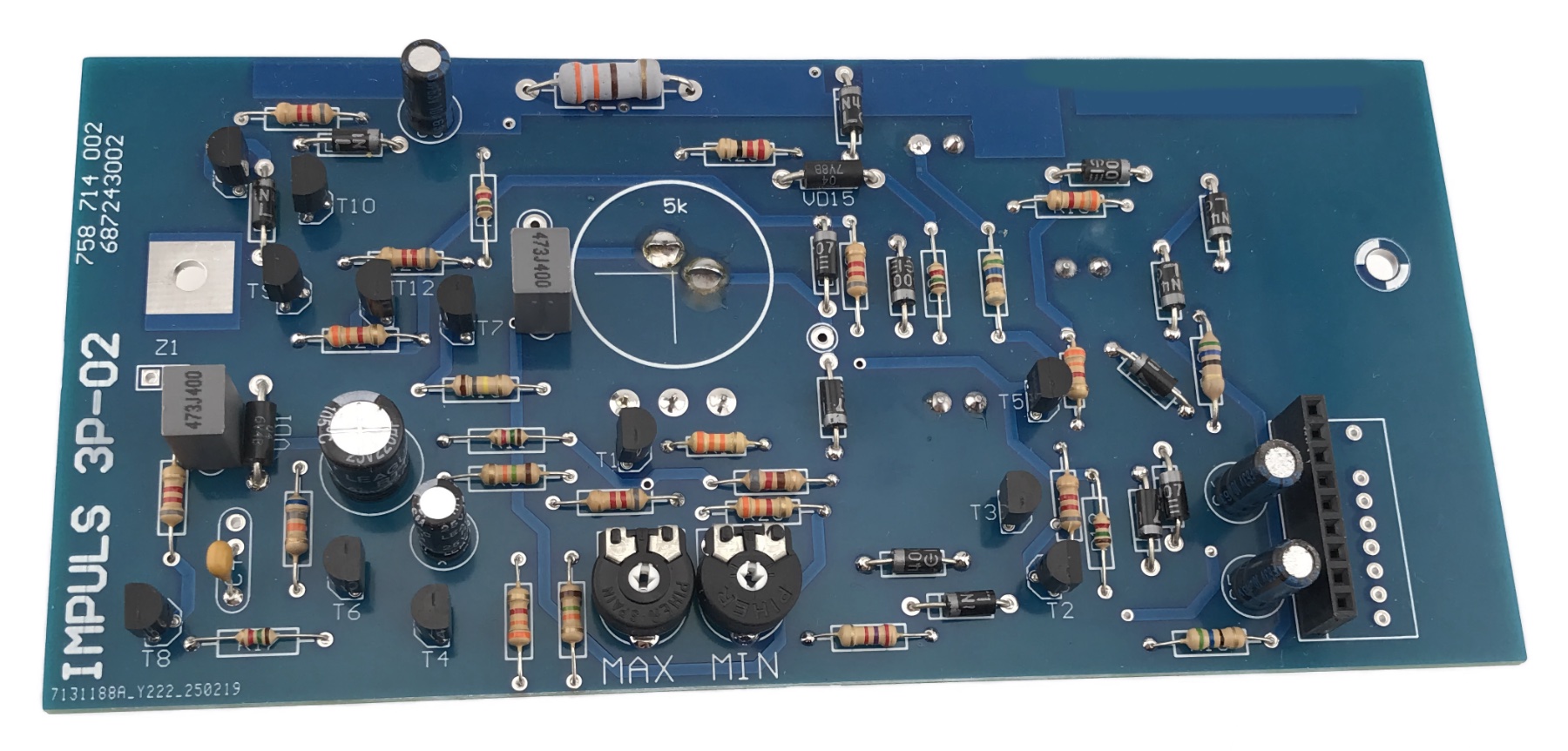

Контрольна плата для радянських випрямлячів імпульсів 3P-02-A Сучасна заміна, зроблена на сучасних європейських компонентах.

Нижче ми представляємо фотографії оригінальної пластини використовуваного випрямляча Імпульси 3P-02 . Це ілюстративні фотографії , які не є предметом цієї пропозиції. розміщено тут для приблизних цілей .

Пропоновані тут компоненти - це останні версії дисків, показані на перших фотографіях - 100% відповідно до з'єднання, дії та розміри, тоді як у багатьох випадках вони вдосконалюються - слабкі елементи, що використовуються в оригіналі, були замінені сильнішою електронікою, що конструкція електроніки модернізується, вдосконалюється. внизу. Це остання версія диска, що відповідає обом розмірам, з'єднанню та дії. Однак він більш сучасний, він має ряд вдосконалень. Польська виробництво.

Плитка спочатку використовується - для відновлення пошкодженого випрямляча такого типу, але - через те, що це дуже цікава та функціональна конструкція - також можна використовувати в іншому - наприклад. щойно побудований або модернізований пристрій.

Пристрій має функцію підтримки запуску та "класичний" зарядку акумулятора з струмом.

Плитка використовується у випрямленні, показаному на фотографії поруч ( Цей випрямляч не є предметом цієї пропозиції ).

Пристрій має дещо конкретний спосіб роботи і вимагає певних знань у використанні, щоб не було неоднозначності при покупці, і що потенційний покупець знає "що це обладнання може" - Я опише в декількох словах його слова операція .

Пристрій керується, повертаючи основну ручку.

Після включення в мережі світлодіод "мережа" (CETB) освітлюється, пристрій не надає електроенергії виводним крокодилам (ви можете містити або підключити їх "зворотне" до акумулятора (плюс до мінусів) - нічого не відбудеться ...

після правильного підключення (плюс до плюс) - зарядки ". Максимум ліворуч - до почуттів "кнопку" перемикає пристрій на режим запуску . Це приблизно 100 - 150 А - залежно від стану акумулятора, якість кабелів та крокодилів.

Звичайно - коли напруга повертається до "нормального" значення (понад 11В) - система вимикає свою повну потужність і транслювану лише 5 А. Тому вона безпечна для електричної системи бігового транспортного засобу.

Пристрій в автоматичному режимі не забезпечує електроенергію без підключеного акумулятора - тому стійкий до короткого замикання вихідних затискачів (він просто не забезпечує електрику), це стійкий також до перевороту стовпів (перетворення плюс з -боку) - тоді нічого поганого не відбудеться! заряджання акумулятора. Тому необхідно пам’ятати, що потрібно його вимкнути після зарядки або завантажити невеликий струм - якщо ми боїмося, що ми можемо забути.

Система має стабілізацію струму зарядки , завдяки якому струм підтримується за значенням, яке ми встановили (він не збільшиться, якщо є додаткове навантаження - але воно не зламається в кінці зарядки) - тому - якщо ми забуваємо відключити, а фокусований струм був рекомендованим "10 -годинником" (1/10 C) або вищим струмом - Електрол.

Тому пристрій слід використовувати з головою. Завдяки потужності - це скоріше пристрій для швидкої підзарядки з високим струмом або запуску транспортного засобу - ніж виходити, наприклад, на місяць - з невикористаним - він повністю піде для таких цілей ...

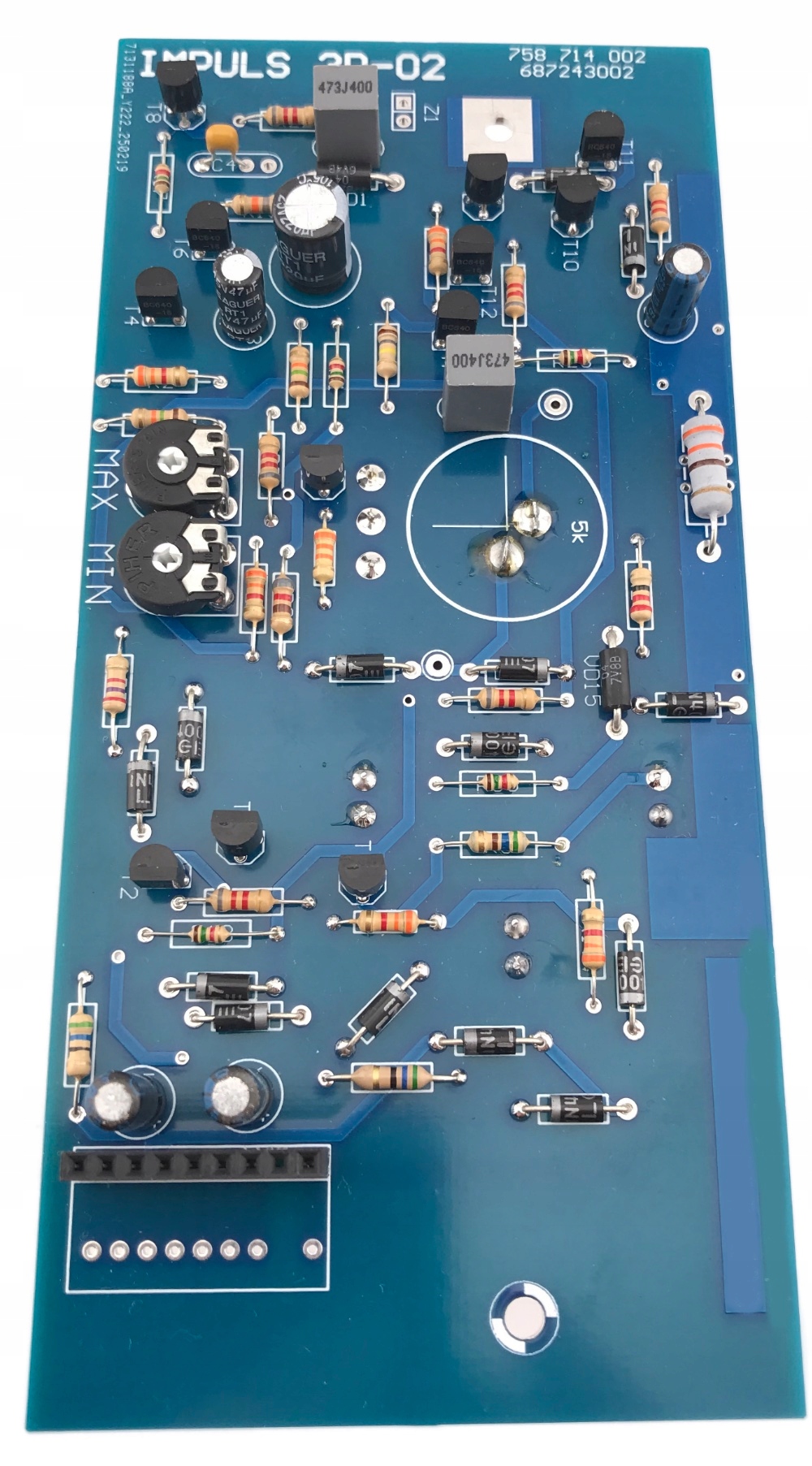

Система вимагає калібрування з потенціометрів P1 та P2 - які ми встановлюємо обсяг регуляції основного потенціометра.

- ми встановлюємо мінімальний струм, який можна отримати,

- другий максимальний струм.

Завдяки цьому ми отримуємо правильний розподіл струму на потенціометній шкалі - відповідно до фактів.

Регулювання слід здійснювати кілька разів - оскільки зміна налаштувань одного потенціометра - впливає на значення, встановлені на іншу.

плитка має розміри та розташування елементів відповідно до оригіналу. Пластина накручується на два гвинти - з яких нижня частина - поруч із Z1 - також є контактним "управлінням" - що дозволяє працювати автоматизації.

Необхідно звернути увагу під час складання - що цей гвинт ізолюється з металевого корпусу - але він має електричне з'єднання з доріжкою, розташованою тут навколо отвору.

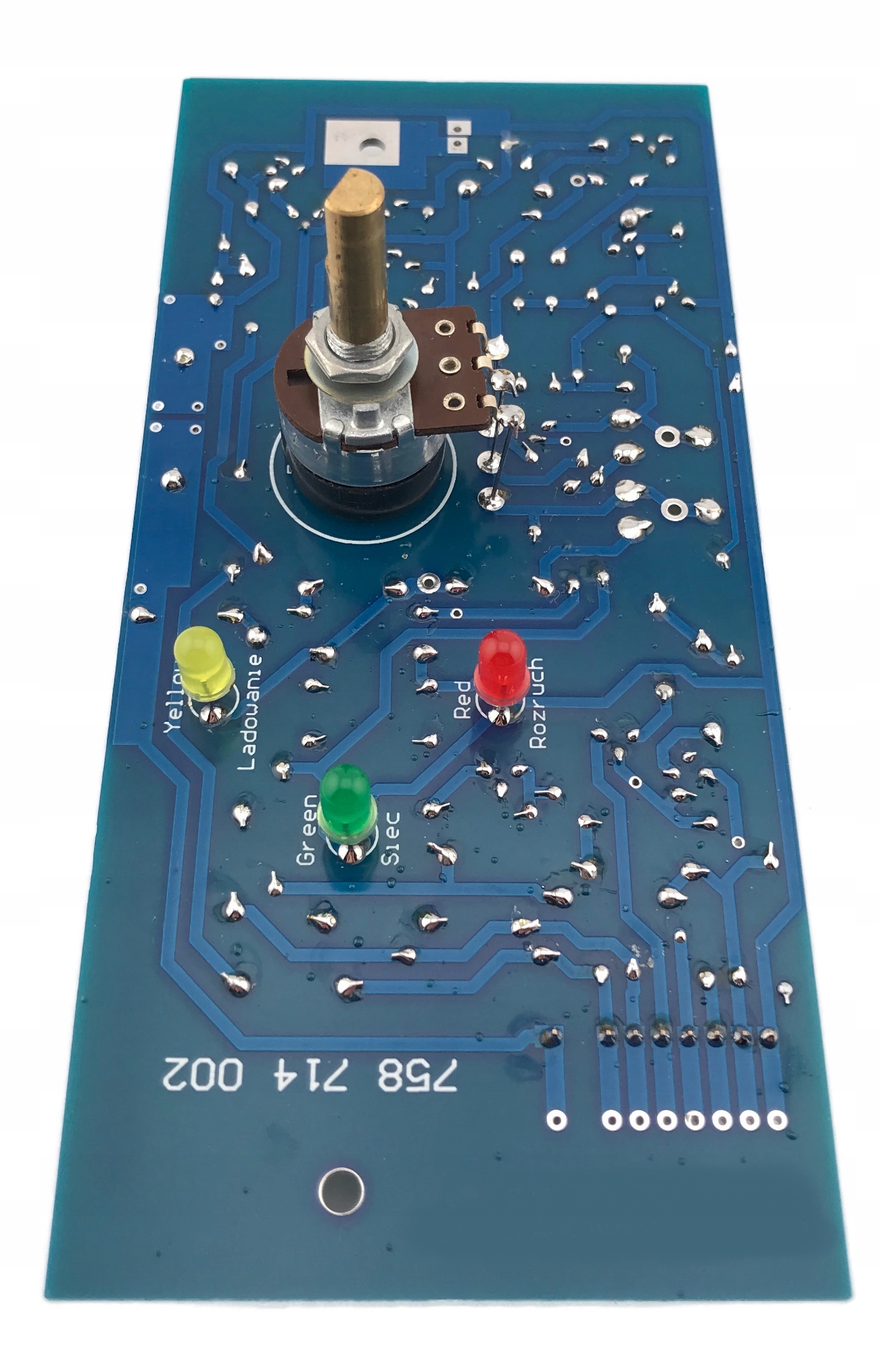

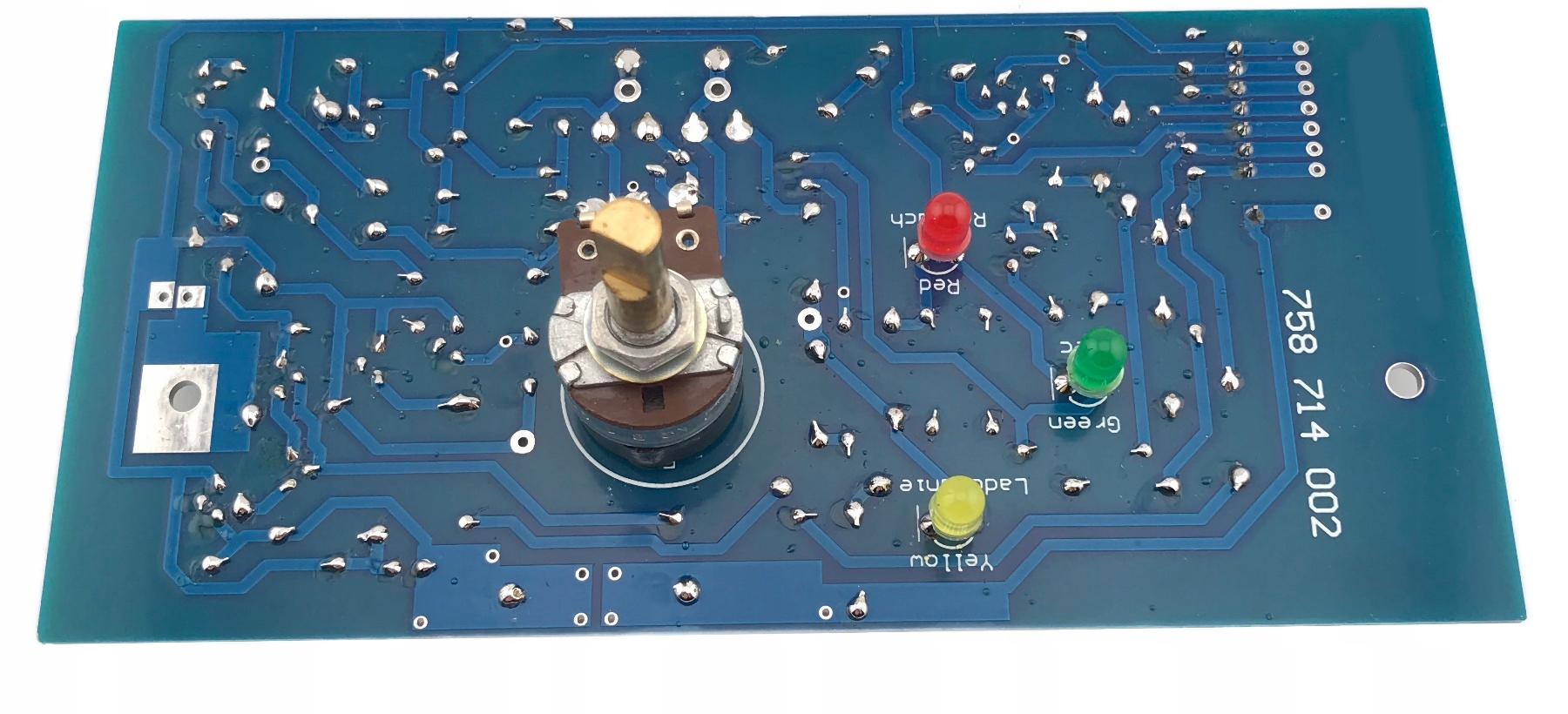

Потенціометр має вісь із "сучасним" діаметром (6,3 мм) - сучасні ручки, оригінальна радянська ручка не підійде.

У нас також є ручки, якщо це необхідно.

У нас також діаграма підключення плитки та схема системи, необхідна для її належної роботи - якщо хтось хотів побудувати "копію" такого випрямляча.

Нижче фотографії з новою пластиною, встановленою на пристрої. Пристрій не є предметом пропозиції.
