Радіо приймач DSP SDR 100 кГц-149 МГц FM MW SSB CW HAM

Продукт заснований на методі детектора продукту Tayloe для отримання частоти. Генератор годинника SI5351 генерує два ортогональні прямокутні хвильові сигнали зі змінною частотою як збудження, отримуючи ультра низький приймач з нульовою проміжною частотою ZIF.

IQ -сигнал, отриманий після змішування, надсилається на кодек і збирається MCU, де алгоритм DSP закінчує демодуляцію та відображення сигналу.

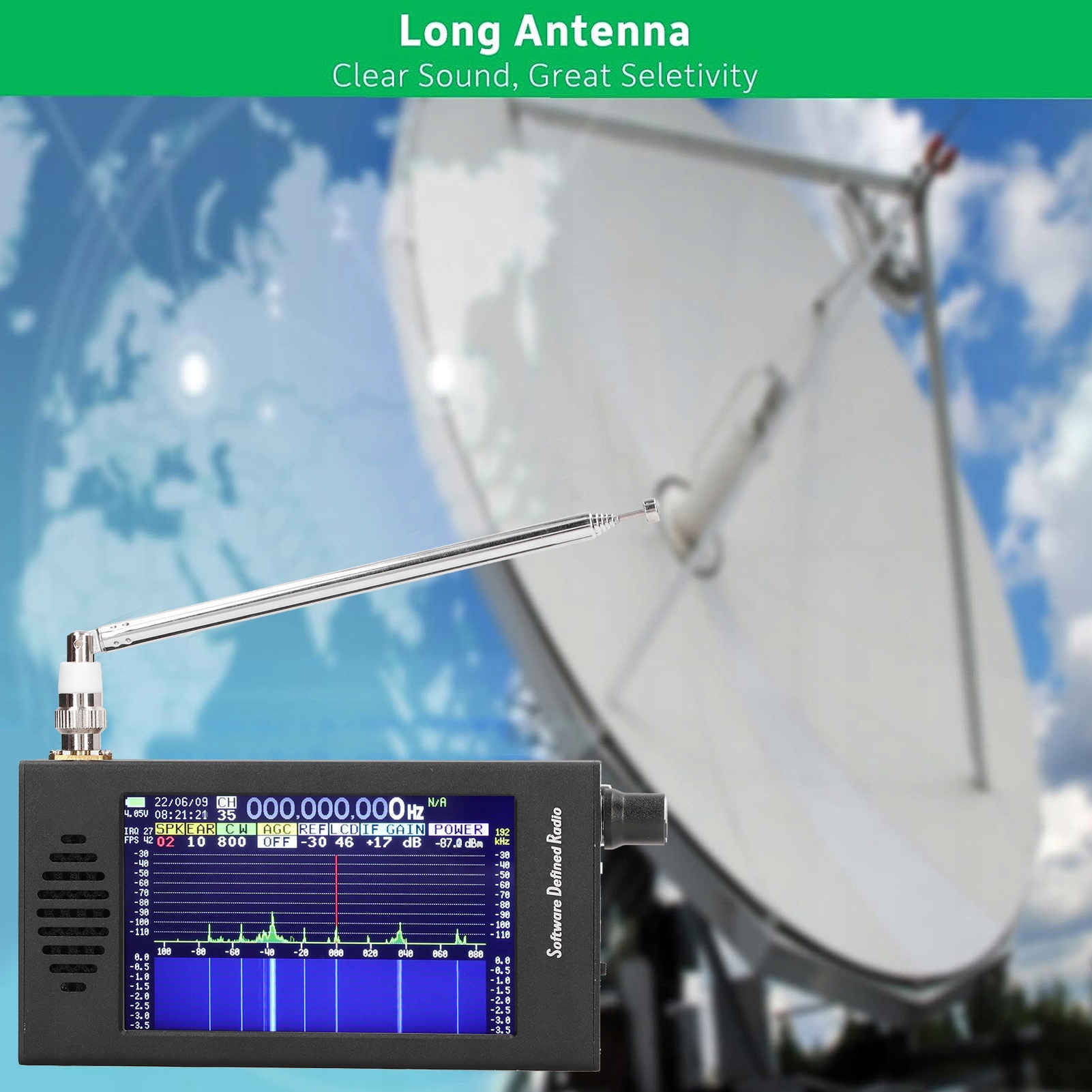

Портативний приймач: Цей приймач DSP DIGITAL Demodulation, заснований на архітектурі, визначеного SDR радіо, має широкий спектр 192 кГц та можливість відображення водоспаду, у поєднанні з 16-бітовою вибіркою може досягти функції демодуляції CW, AM, SSB, FM, WFM. Повна частотна смуга оснащена потужною системою DSP та довгою висувною антеною з відмінною якістю сигналу, вона може отримувати різні канали без будь -яких перешкод.

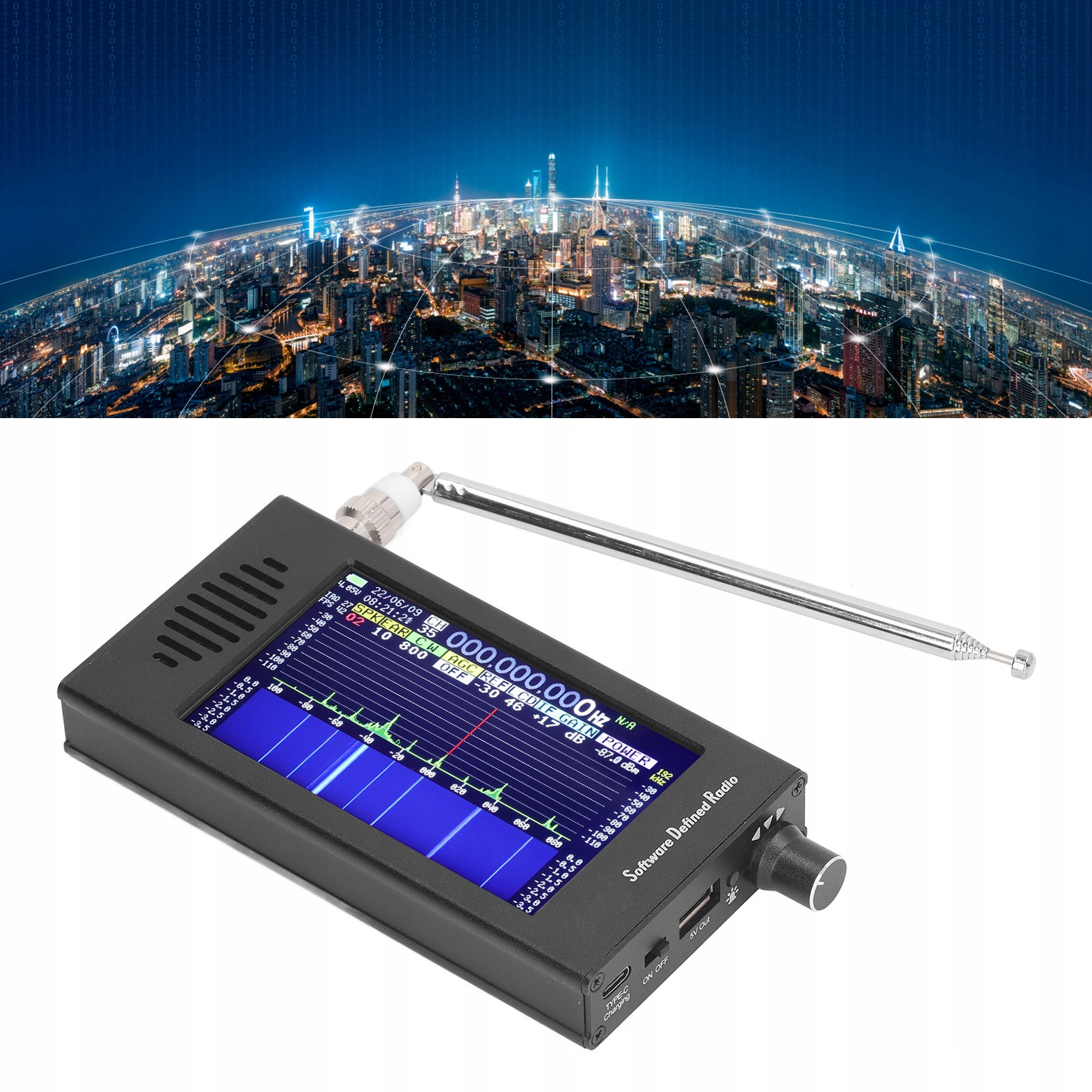

РК-дисплей: приймач SDR має корпус ЧПУ, виготовлений повністю з алюмінієвого сплаву і оснащений 4,3-дюймовим IPS РК-дисплеєм IPS з високою яскравою роздільною здатністю 800x480.

Сумісні навушники: Завдяки компактному розміру 14x7.4x2.2 мм ви можете взяти його куди завгодно. Підтримує звичайні 3,5 мм навушники або навушники з інтерфейсом CTIA (American Standard).

Акумулятор з високою ємністю: побудований -in 5000 мАг 3,7 В акумулятор, може використовуватися приблизно від 10 до 12 годин (залежно від налаштувань об'єму та чіткості пристрою).

Specification:

• element type: DSP SDR radio receiver
• Material: Aluminum alloy
• Display technology: 4.3-inch LCD screen with high brightness and resolution IPS 800x480 with DC DC dimming function: Resistant Touch screen, Rotary encoder
• Selection of channel: 1-99
• Frequency: 100K to 149MHz, minimum step 1Hz
• Speaker volume (SPK): 0-35DB, Step 1DB
• Headphones (EAR): 0-35DB, Step 1DB
• Modulation: CW, LSB, LSB, LSB, LSB, LSB, LSB, LSB USB, AM, WFM, Ste (FM Stereo), I Q
• Налаштування AGC: вимкнення, повільно, середина, швидка
• Рівень): -99 до 99db, крок 1db
• зміцнення: -12 до 67db -on, біла лінія
• Ширина діапазону Spectre: Ghost of RF (192 кГц, 128 кГц, 64 кГц); Аудіо спектр (64 кГц)
• Встановлення зони водоспаду: водоспад або форма хвилі (амплітуда x1 x8 x64)
• П’ять елементів, які неможливо вибрати за допомогою кодера:
• a. Відображення рівня заряду акумулятора
• b. Налаштування дати та часу
• C. Відображення інформації про станцію: можливість програмувати назву станції
• D. Відображення на поточній ширині спектру
• E. Порт введення антени (живлення) дисплей живлення
• Робочий режим: єдина бічна стрічка CW, AM, SSB (LSB USB), WFM, стерео FM (вимагає навушників)
• Частота ступеня: 1 Гц 10 Гц 1 кхц 1 кхц 10khz 100khz 1mhz 192 кГц, 128 кГц, 64 кГц, що відображає спектр FFT в режимі реального часу
• інтерфейс антени: BNC MALE, імпеданс 50 Ом, максимальна вхідна потужність -20dbm
• еталонний кристал: TCXO 26MHZ ± 0,5PPM AUDIO: OURSION 3.5 MM Стандарт)
• Потужність динаміка: максимум 3 Вт, 4W мультимедійний динамік
• Порт зарядки: USB Type C, 5.0 V 2 A
• Споживання живлення: близько 250 мА 250 мА в 5 В
• Ємність акумулятора: 5000 мАг 3,7 В (вбудована)
• Час використання: Про 10-12 Налаштування
• Збереження каналів: можливість програмування 99 каналів, назви станції, частоти та метод налаштування.

Список пакетів

1 x DSP SDR Radio Radio

1 x антена

1 x кабель передачі даних

1 x Посібник користувача

Примітка:

1. Пристрій використовує архітектуру SDR. Якщо поблизу є сильна радіостанція, може бути перехресна станція або дзеркальна станція. Ви повинні знати про це.

2. Вхідний опір антенного інтерфейсу становить 50 Ом. У випадку радіостанцій на середніх хвилях рекомендується підключити виділену кільцеву антену до середніх хвиль, щоб отримати кращі результати.

3. Перед початком навушників зверніть увагу на обсяг навушників (вуха), щоб уникнути дискомфорту, спричиненого надмірним обсягом.
