Matrix HDMI 4/2 Spacetronik SPH-M42EA 4K Remote

Matrix HDMI дозволяє підключити до 4 пристроїв HDMI і розділити їх без втрат на два виходи HDMI. Крім того, на кожному екрані можуть відображатися різні зображення залежно від вашого вибору. Завдяки посиленню сигналу пристрій передає зображення без втрат навіть на великі відстані. Максимальна роздільна здатність переданого зображення становить 4Kx2K при 60 Гц. Пристрій також підтримує канал HDMI ARC і вилучення аудіо.

Найважливіші характеристики HDMI Matrix:

- Підтримує 4 входи HDMI і 2 виходи HDMI.

- Сумісний із протоколом HDCP 2.2.

- Підтримує максимальну роздільну здатність до 4Kx2K @ 60HZ YUV4: 4:4.

- Підтримує 3D.18G, HDR.

- Підтримує HDMI ARC і аудіо вилучення

- Підтримка виділення вибраного входу HDMI до аудіовиходу SPDIF 5.1 і AUX.

- Збільшення відстані та покращення сигналу передачі.

- Сумісність із DVI через адаптер HDMI TO DVI.

- Plug-and-play, простий у встановленні.

- Металевий корпус і загальне екранування без перешкод сигналу.

- Підтримка ІЧ-випромінювання та ручне керування.

p>

- Підтримується функція пам’яті, коли живлення вимкнено.

- Джерело живлення DC5V.

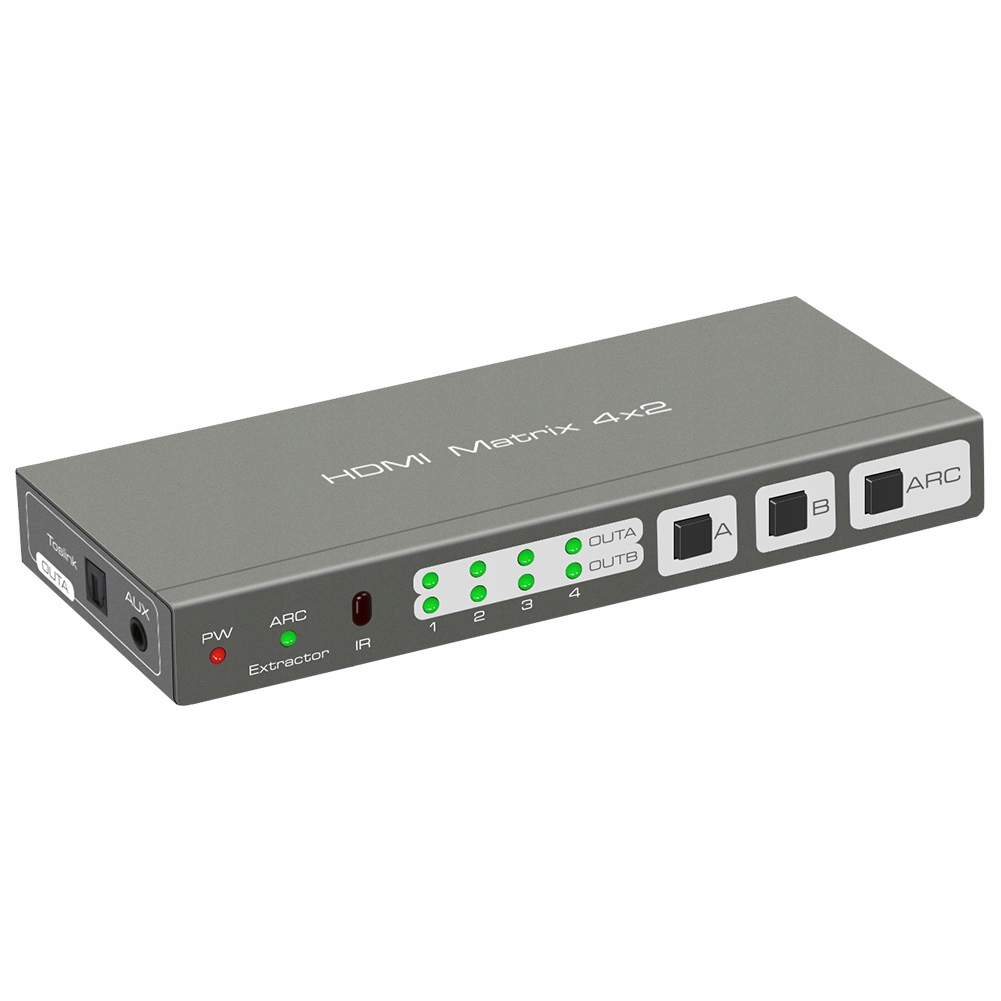

Опис кнопок і елементів керування

1. Індикатор живлення

2. Extractor/ARC: індикатор аудіоекстрактора або ARC. Якщо світлодіодний індикатор увімкнено, він працює як ARC, якщо світлодіодний індикатор вимкнений, він працює як режим екстрактора.

3. ІЧ: ІЧ-приймач

4. Вхід A 1-4 / B 1-4: індикатор входу HDMI 1-4 HDMI OUTA/OUTB

5: вихід HDMI A, натисніть, щоб вибрати джерело вхідного сигналу 1/2/3/4

6: вихід HDMI B, натисніть, щоб вибрати джерело вхідного сигналу 1/2/3/4

7. Кнопка перемикача ARC: якщо світлодіод ARC увімкнено, він працює як режим ARC, інакше – як аудіорежим.

8. DC5V: порт живлення DC5V

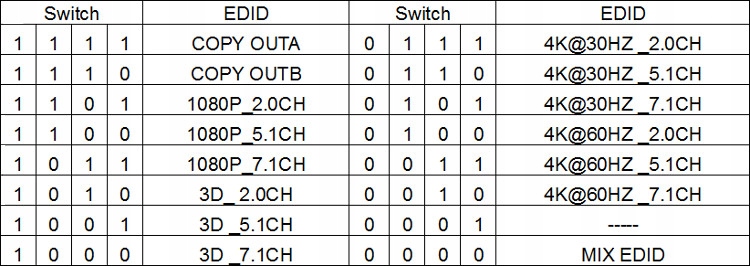

9. DIP-перемикач EDID

10. Вхідні порти HDMI 1–4

11. Вихідні порти HDMI A/B

Функція Matrix Spacetronik SPH-M42EA EDiD:

Поділ сигналу шляхом аналізу інформації EDID підключених телевізорів/моніторів вибирає роздільну здатність/глибину кольору, які підтримують усі пристрої. Потім він повідомляє ці дані на пристрій відтворення. Якщо, наприклад, підключено монітор 4K, 3D-монітор і традиційний монітор Full HD, пристрій інформує обладнання для відтворення у вигляді інформації EDID про наявність монітора Full HD. Тепер пристрій відтворення має автоматично відтворювати, наприклад, фільм у «звичайному» режимі Full-HD (а не 3D або 4K, оскільки не всі пристрої їх підтримують).

Технічні характеристики Matrix Spacetronik SPH-M42EA:

- Роздільна здатність HDMI - 4k2k при 60 Гц YUV4: 4: 4 3D / 1080p / 1080i / 720p / 576p / 576i / 480p / 480i

- Підтримує колірний формат відео - 24 біт / насичений колір 30 біт, 36 біт - Підтримує формат аудіо

- DTS-HD / Dolby-trueHD / LPCM7.1 / DTS / Dolby-AC3 / DSD / LPCM

- Максимальна смуга пропускання - 600 МГц

- Максимальна швидкість передачі - 18 Гбіт/с

- Вхідний/вихідний сигнал TMDS - 0,5 ~ 1,5 В p-p (TTL)

- Вхід/вихід сигналу DDC - 5 В p-p (TTL)

- Відстань вхідного кабелю - ≤ 10 м Стандартний кабель HDMI AWG26

- Відстань вихідного кабелю - ≤10 м Стандартний кабель HDMI AWG26

- Максимальний робочий струм - 300 мА

- Формат живлення .. Вхід: - Змінний струм (50 Гц, 60 Гц): 100– 240 В; Вихід: 5 В постійного струму.

- Діапазон робочих температур - (від -15 до +55 ℃)

- Діапазон робочої вологості - від 5 до 90% RH (без конденсації)

p>

- Розміри (довжина х ширина х висота) - 172X75X21 (мм)

- Вага - 296,5 г

Вміст упаковки

- Матричний HDMI 4/2

- ІЧ-пульт дистанційного керування

- Посібник користувача EN

- Джерело живлення 5 В
