Pulsar EXT-POE3 PoE подовжувач для 3 IP камер відеоспостереження

Extender Pulsar EXT-POE3 – це пристрій, призначений для збільшення відстані живлення PoE та передачі даних Ethernet через виту пару UTP cat.5/5e ще на 100 м.

Подовжувач живиться від комутатора PoE або іншого пристрою, сумісного зі стандартом PoE (вхід PoE IN). Вихідна напруга та дані доступні на виходах PoE OUT1, PoE OUT2, PoE OUT3, до яких слід підключити камери або інші IP-пристрої, що використовують живлення PoE. Максимальний струм навантаження становить 0,6 А.

Пари 4/5 (+) 7/8 (-) використовуються для передачі живлення на порти PoE OUT1, PoE OUT2, PoE OUT3, які відповідають стандарт Ethernet не використовуються для передачі даних (передача даних здійснюється за допомогою пари 1/2 і 3/6).

Технічні параметри:

Джерело живлення, сумісне з 802.3af/at (44÷57 V DC)

Струм споживання модульними системами <30mA

Модуль потужність 30 Вт макс.

Вихідна напруга Сумісна з напругою живлення

Вихідний струм 0,6 A PoE порти OUT1/2, 0,3 A PoE порт OUT3 (Σ=0,6 A макс.)

Пари вхідного живлення PoE IN 1/2 (+) 3/6(-)

4/5 (+) 7/8 (-)

Пари вихідної потужності PoE OUT1/2 4/5 (+) 7/8 (-)

Захист від перевантаження OLP

Захист від короткого замикання SCP

PoE OUT1/2: 105% ÷ 150% номінального вихідного струму,

автоматичне повернення

PoE OUT3: PTC 0,5 A, полімерний запобіжник

Оптична індикація роботи

LAN LED (жовтий) – стан підключення до локальної мережі

PoE LED (зелений) – наявність напруги на вході/виході. джерело живлення

Умови експлуатації: екологічний клас II, -10ºC÷40ºC

Розміри(ДxШxВ) 81 x 77 x 26 [+/- 2 мм]

Кріплення Монтажні гвинти x2 (отвори Ø 6 мм)

З'єднувачі:

-вхід/вихід. PoE RJ45 8P8C

Вага нетто/брутто 0,11 / 0,15 [кг]

Температура зберігання -20ºC...+60ºC

Декларації, гарантія CE, RoHS,

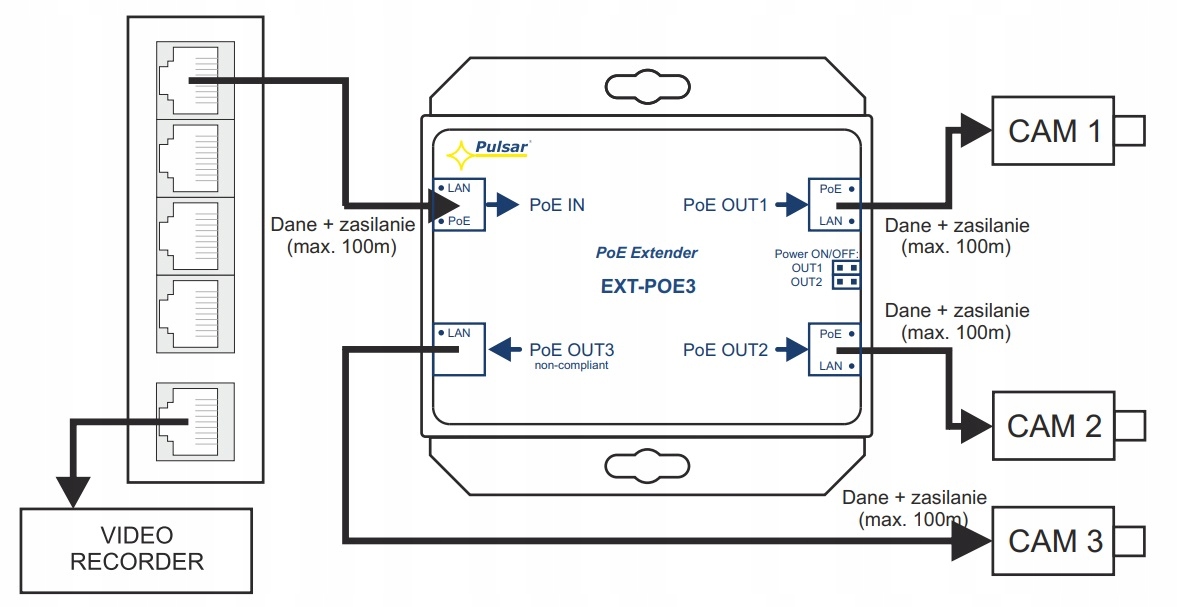

Приклад схеми підключення
