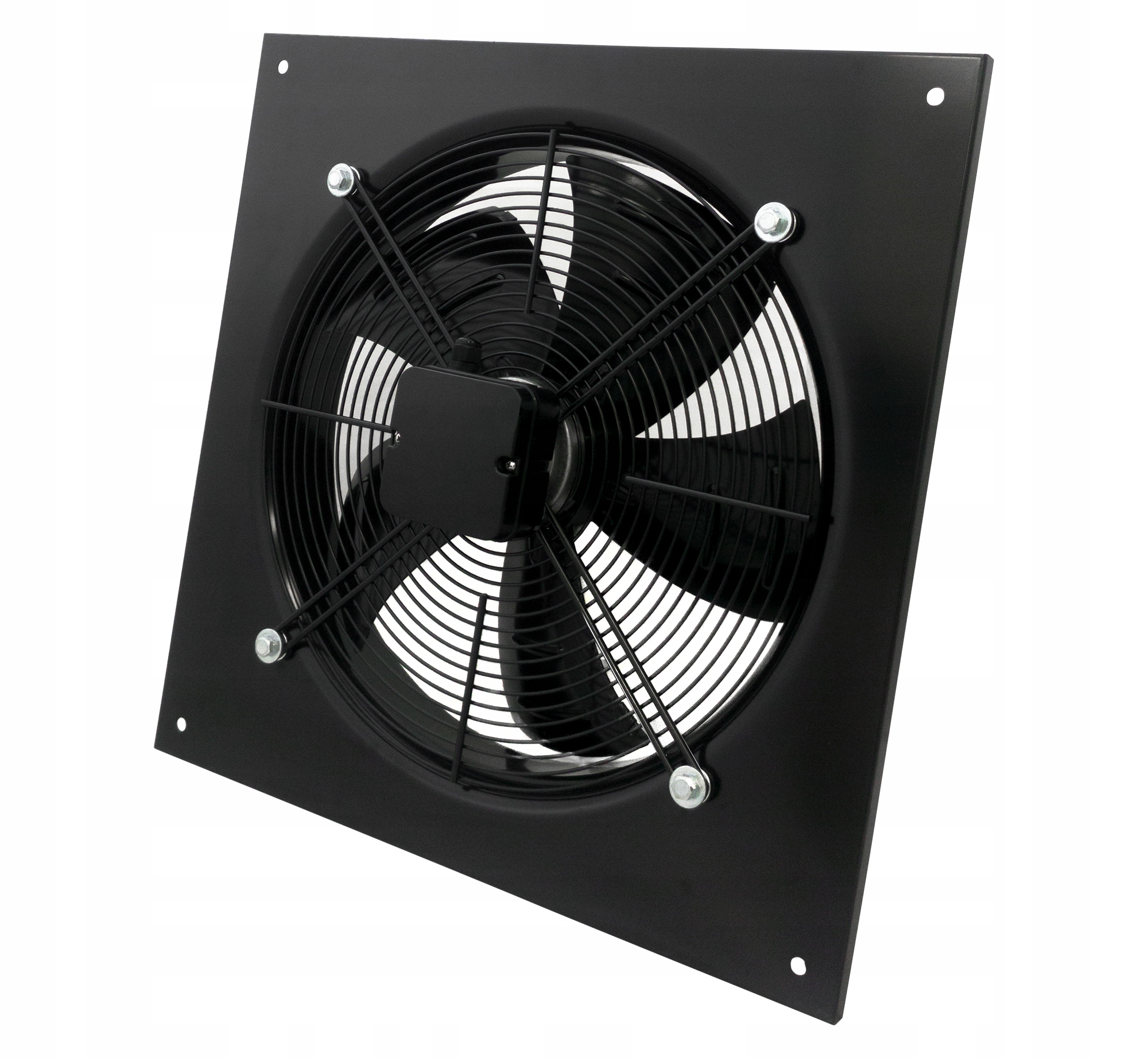

Настінний витяжний вентилятор WAX 300/W/4/1800S

У комплекті з гравітаційним затвором

Технічні дані

• Максимальний потік повітря: 1800 м3/год
• Максимальне споживання електроенергії: 90 Вт
• Максимальний статичний тиск: 95 Па
• Рівень шуму на відстані 3 м: 52 дБ(А)
• Вага: 5,2 кг
• Діаметр: 300 мм
• Живлення: 230 В/ 50 Гц
• Ступінь захисту:IP 44
• Макс. робоча температура: 60°C
• Колір: Чорний
• Матеріал: Сталевий лист з порошковим покриттям
• Виробник: Harmann

Конструкція

Осьові вентилятори з компактною плоскою конструкцією системи двигун-крильчатка, завдяки чому корпус двигуна не займає багато місця.

Корпус являє собою квадратний пластинчатий профільований вузол, виготовлений із сталевого листа, пофарбованого в чорний колір. До пластини прикріплена сталева дротяна сітка з чорним порошковим покриттям, на якій кріпиться двигун із зовнішнім ротором і коробка.

підключення.

Вентилятори призначені для установки в отвори в перегородках будівель і можуть монтуватися тільки зсередини (з

боку приміщень).

Серія включає в себе моделі:

a) ВИХІД з напрямком повітряного потоку, позначеним стрілкою A->

b) ПРИТОЧНИЙ з напрямком повітряного потоку, позначеним стрілка <-V

Ротор

Лопаті ротора з пофарбованої в чорний колір сталі, динамічно збалансовані в класі G4 відповідно до стандарту DIN ISO 1940

Привід і керування

Приводом є однофазний асинхронний електродвигун (230 В, 50 Гц) з корпусом, що обертається.

Двигуни мають вбудований термозахист, який відключає живлення, коли температура перевищує приблизно 150-160°C, а скидання термозахисту відбувається в діапазоні температур 90-120°C.

Ступінь захисту для розмірів 250 і 300 мають IP44, а решта моделей забезпечують захист IP54.

Клас ізоляції F (155).

Вентилятор призначений для регулювання напруги швидкості

Усі вентилятори оснащені розподільною коробкою.

Застосування

Витяг або подача (залежно від моделі) чистого, очищеного від пилу повітря, вільного від хімічно агресивних, корозійних

і вибухових речовин гази - в об'єктах промислових, складських і господарських.

Технічні дані

Модель Продуктивність Потужність Кількість обертів Тангенціальна тиск Споживання електроенергії

WAX 250/W/2/1350S 1360 [м3/год] 95 [Вт] 2600 [об/хв] 120 [Па] 0, 43 [A]

WAX 300/W/4/1800S 1800 [м3/год] 90 [Вт] 1350 [об/хв] 95 [Па] 0,42 [A]

WAX 350/ W/4/2750S 2750 [м3/год] 135 [Вт] 1380 [об/хв] 90 [Па] 0,6 [A]

WAX 400/W/4/ 3500S 3500 [м3/год] 190 [ Вт] 1350 [об/хв] 100 [Па] 0,9 [А]

WAX 450/W/4/5100S 5200 [м3/год] 250 [ Вт] 1350 [об/хв] 125 [Па] 1,15 [А ]

WAX 500/W/4/6500S 6500 [м3/год] 420 [Вт] 1320 [об/хв] 140 [Па] 2 [A]

WAX 550/W/ 4/7500S 7500 [м3/год] 550 [Вт] 1320 [об/хв] 140 [Па] 2,5 [A]

WAX 630/W/6/9500S 9800 [м3/год] 520 [Вт] 900 [об/хв] 110 [Па] 2,5 [A]

WAX 450/N /4/5100S 5200 [м3/год] 250 [Вт] 1350 [об/хв] 125 [Па] 1,15 [A]

WAX 500/N/4/6500S 6500 [м3/год] 420 [Вт] 1320 [об/хв] 140 [Па] 2 [A]

WAX 550/N/4/ 7500S 7500 [м3/год] 550 [Вт] 1320 [об/хв] 140 [Па] 2,5 [A]

WAX 630/N/4/9500S 9800 [м3/год] 520 [Вт] 900 [ обертів на хвилину] 110 [Па] 2,5 [A ]

Розміри

Схема підключення
