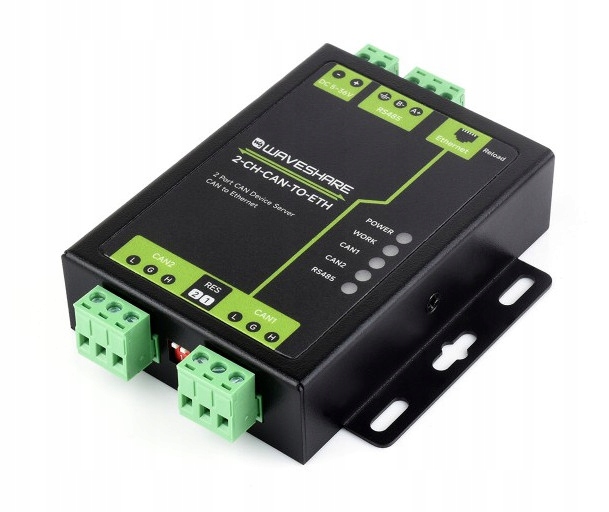

2-CH-CAN-TO-ETH

це сервер, який перетворює шину CAN на порт Ethernet, що забезпечує обмін даними між пристроєм CAN і мережевим сервером. Він має вбудовані 2 порти CAN, 1 порт Ethernet і стек протоколів TCP/IP, який забезпечує взаємозв’язок і зв’язок між шиною CAN і Ethernet для розширення масштабу мережі CAN. Конструкція на основі промислового металевого корпусу підтримує настінний монтаж, компактна, проста в установці та підходить для таких застосувань, як системи автоматизації будівель, промислові системи автоматизації, моніторинг живлення тощо.

Додаткова інформація: https: / /www.waveshare.com/wiki/2-CH-CAN-TO-ETH

• Покращений захист апаратного забезпечення, включаючи вдосконалений захист шини CAN, послідовних портів, портів Ethernet і живлення, що робить його придатним для більш вимогливих промислових середовищ.
• Модернізоване ядро ​​ARM, промисловий діапазон робочих температур, розширений стек протоколів TCP/IP, стабільність і надійність.
• Порт Ethernet 10/100 Мбіт/с, підтримка Auto-MDI/MDIX, підтримує Auto-MDI/MDIX.
• Підтримка функції фільтрації CAN ID, кілька методів фільтрації, більш безпечні та зручні.
• Підтримує 2 з’єднання SOCKET на одному порту.
• Швидкість передачі CAN: 10K~1Mbps; підтримує методи роботи BASIC і LOOPBACK.
• Підтримує статичні IP-адреси або DHCP для автоматичного призначення IP-адрес, їх можна запитувати через мережу за допомогою широкомовного протоколу UDP.
• Кнопка перезавантаження, одне натискання відновлює налаштування за замовчуванням, не турбуйтеся про неправильні налаштування.
• RJ45 з діодами керування зв’язком/даними, зовнішній роздільний трансформатор для мережевого порту, що забезпечує електромагнітну ізоляцію 1,5 кВ.
• Глобальна MAC-адреса (починаючи з D8-B0-4C).
• Підтримка оновлення програмного забезпечення через мережу, зручніше оновлювати програмне забезпечення.
• Підтримує зміни за допомогою порту веб-сайту (за замовчуванням 80).
• Підтримує механізм підтримки активності, що дозволяє швидко виявляти мертві з’єднання та інші аномалії, сприяючи швидкому повторному підключенню.
• Підтримує автентифікацію облікового запису та пароля для покращеної безпеки, використовується для входу на веб-сайт і налаштування мережі.
• Інтерфейс живлення використовує дротяні клеми 5.08-2, підтримує широкий діапазон вхідної напруги (5~36 В).
• Функція реле CAN.
• Підтримка перетворення CAN на 485.

Підтримує перетворення CAN в Ethernet і RS485, повторювач CAN (двонаправлена ​​передача між інтерфейсами шини CAN) тощо.

Режим сервера TCP

• Сервер CAN-Ethernet слухатиме налаштовані порти та чекатиме підключення клієнта TCP. Дані з пристрою CAN надсилатимуться через сервер CAN кожному підключеному клієнту.

Режим клієнта TCP

• Сервер CAN-Ethernet спробує встановити з’єднання TCP із встановленою IP-адресою, щоб досягти двонаправленої прозорої передачі між сервером і пристроєм CAN, і повторить спробу, якщо це не вдасться.

Режим UDP

• Сервер CAN-Ethernet передаватиме дані з пристрою CAN на вказаний мережевий пристрій за допомогою пакетів UDP, прослуховуючи порт і передаючи всі отримані дані назад на пристрій CAN.

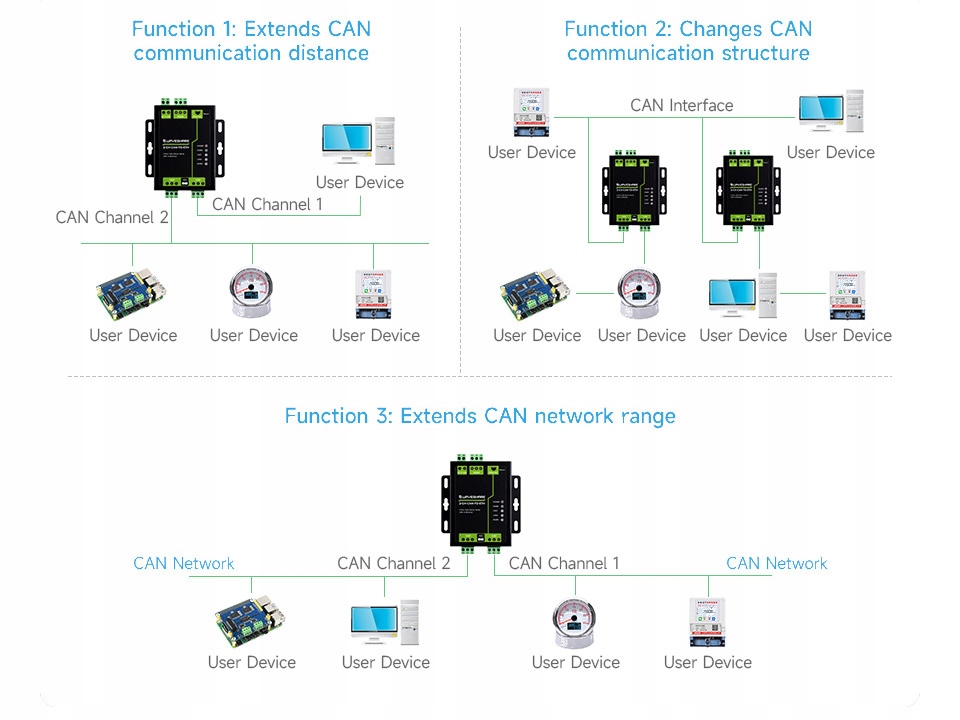

Можна повторити функцію

• Вирішення проблем із швидкістю передачі та відстанню в мережі CAN та розширенням кількості елементів у мережі зв’язку.

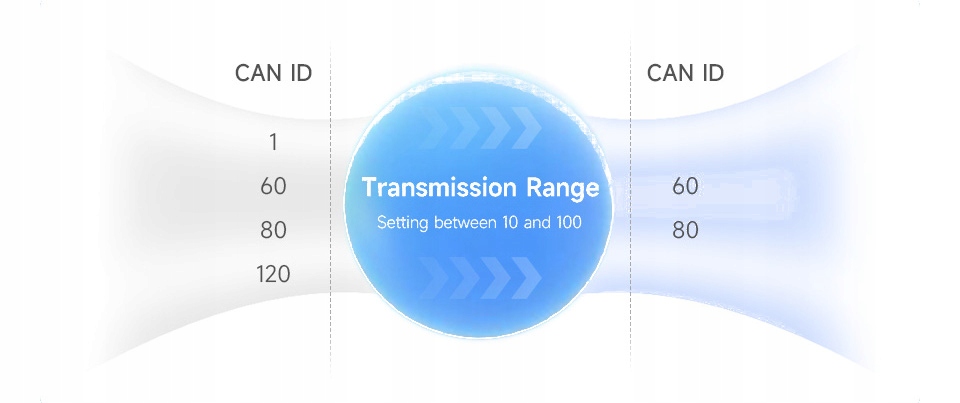

Фільтрування CAN ID

• Отримує дані лише з ідентифікаторів CAN у межах налаштованого діапазону, усуваючи кадри CAN за межами цього діапазону.

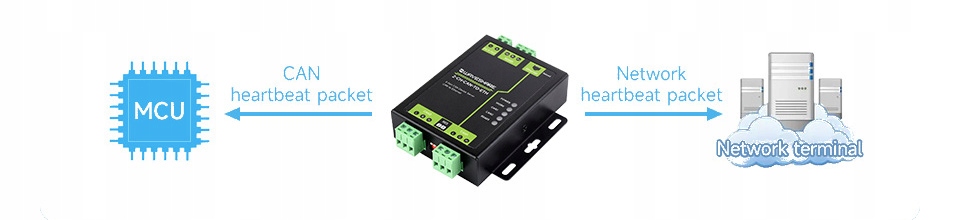

Функція пакету життєво важливих сигналів

• Пакет життєво важливих сигналів CAN: надсилає постійні команди запиту до мережі CAN за допомогою пакету життєво важливих показників.
• Пакет життєво важливих сигналів життєво важливий сигнал мережі: інформує мережевий термінал про те, що сервер активний, зберігаючи нормальне мережеве підключення до сервера.

Функція пакета реєстрації

• Дозволяє серверу ідентифікувати джерело даних пристрою або служить паролем для автентифікації функцій сервера.

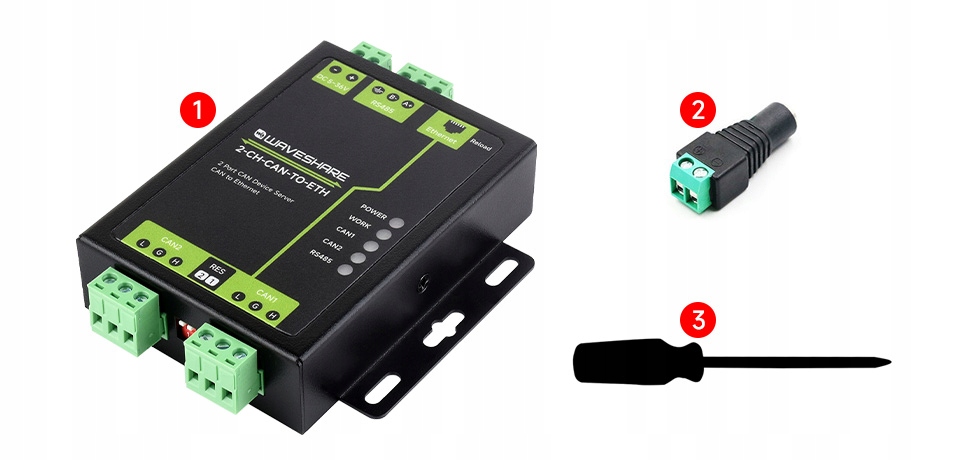

У комплекті:
