Програма проектування трансформаторів

Програма TRAFO-CAD-це професійний інструмент для проектування трансформаторів будь-яких типів. За допомогою цієї програми ви можете розробити трансформатор на основі будь -якого ядра (тороїдального, прокатаного, від EI, O, M фурнітури). Параметри, такі як вторинні та первинні напруги, струми, магнітна індукція в ядрі, щільність струму, частота потужності тощо.

Програма доповнюється каталогом усіх внутрішніх мережевих трансформаторів.

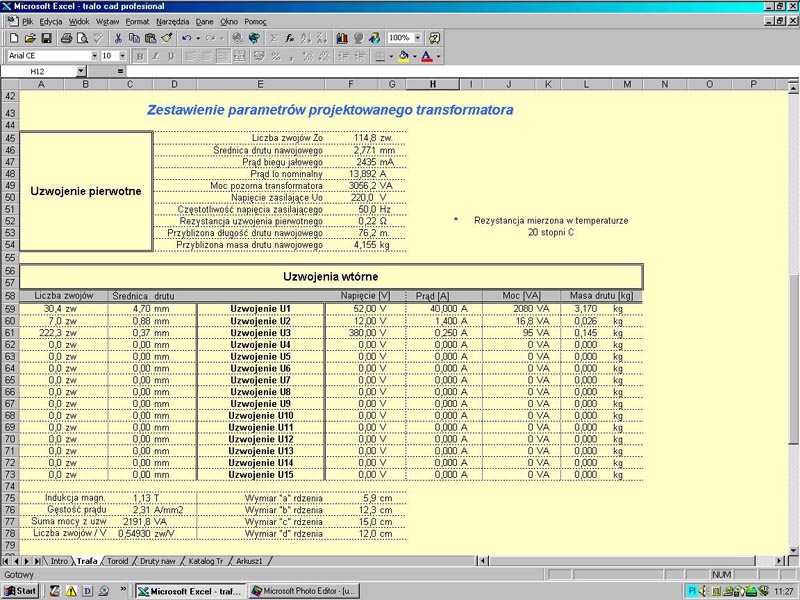

Професіонал TRAFO-CAD-це програма, що працює під контролем Excel 95 та вищою електронною таблицею. Це дозволяє розробити будь -які трансформатори (не лише мережа). Немає обмежень, коли мова йде про введені параметри. Напруга живлення (220 В), напруга потужності (50 Гц), індукція ядра (1,2T), щільність струму (2,5А/мм2) встановлюється як стандарт - але ці значення можна вільно змінювати на потребах. Проектування трансформатора зводиться до впровадження необхідних напруг та струмів, а також до введення розмірів ядра. Якщо необхідно, ви можете змінити решту параметрів, таких як напруга первинної сторони, індукція в ядрі і т. Д. Програма на постійній основі обчислює всі параметри та зазначає, чи придатне ваше ядро ​​для даного проекту. Якщо так, це дає інші параметри трансформатора - кількість поворотів і діаметри обмоткових проводів для кожної обмотки (програма дозволяє проектувати трансформатори з максимальною кількістю вторинних обмоток, що дорівнює 15).

Програма обчислює очікуваний струм холостого ходу та номінальний струм (з первинної сторони), крім того, загальна видима потужність трансформатора за припущеними параметрами та для інформаційних цілей максимальна видима потужність може бути отримана із заданого ядра. Обчислює мінімальний необхідний перехрестя трансформатора для введених параметрів.

Крім того, програма обчислює суму очевидної сили всіх обмот та очевидну силу кожної обмотки окремо. Це дозволяє друкувати (на будь -якому встановленому принтері) оператора (у вигляді таблиць) усіх обчислених параметрів розробленого трансформатора - наведеного вище, і: очікуваний активний опір кожної обмотки (при 20 градусах С), приблизну довжину звивистий дріт та його вага.

Комбінація також включає розміри та перехрестя ядра, розміри та перехрестя вікна, кількість поворотів на вольт, індукція в ядрі, щільність струму, оператор потужності, номінальні струми та холодні струми. Процес проектування ідентичний упакованим, розгорнутим та тороїдальним ядрам. Доповнення програми TRAFO-CAD-це вбудована таблиця з параметрами звивистих проводів, а каталог з близько 500 типів вітчизняних мережевих трансформаторів.

Програма, що постачається на Media CD, разом з особистою ліцензією для покупця, щоб встановити на одній комп'ютерній станції
