Комплект BFT Phobos BT A25 для двостулкових воріт

Комплект автоматики для двостулкових воріт BFT PHOBOS BT A25 призначений для автоматизації двостулкових воріт максимальною довжиною до 2,5 м і вагою до 250 кг кожної стулки.

Набір має вбудовані регульовані кінцеві вимикачі - не потрібно використовувати бампери, пригвинчені до землі.

В набір входить:

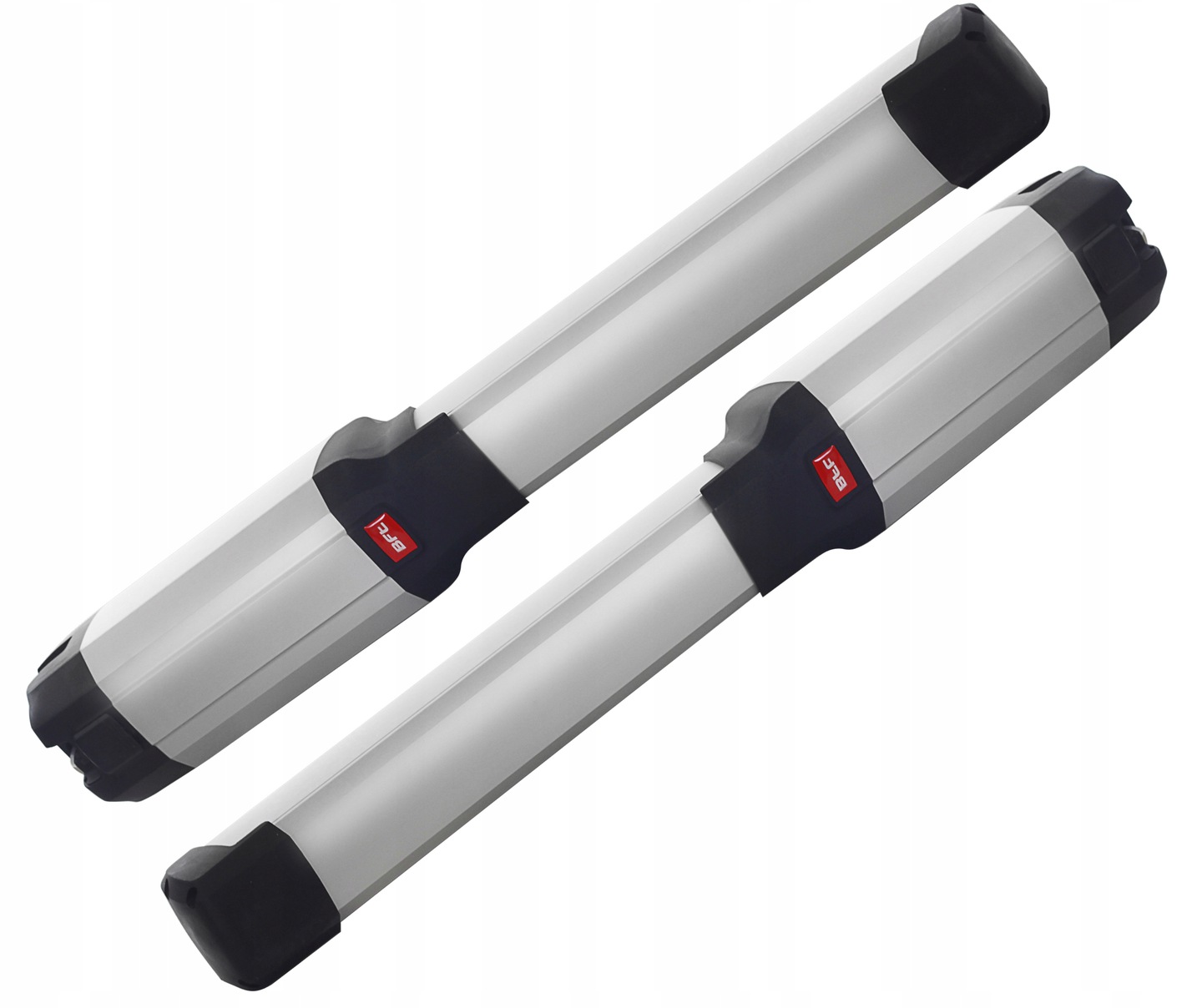

• 2x електромеханічні приводи BFT PHOBOS BT A25 з елементами кріплення
• Блок керування BFT THALIA LIGHT з вбудованим радіоприймач - пам'ять на 63 пульти
• Корпус блоку управління - герметичний
• 3 x BFT MITTO B2 4-канальний пульт (можливість докупити)
• Фотоелементи BFT DESME. /li>
• Посібники користувача польською мовою
• Гарантійний талон - 24 місяці
• li>

Характеристики:

Нові приводи, як і попередні моделі, використовують технологію D-TRACK, що забезпечує повну безпеку використання - зусилля, необхідні для роботи, оптимально підбираються при кожній роботі точки автоматизації.

Нові приводи характеризуються абсолютно новим дизайном, що стосується решти пропозиції нових моделей приводів і аксесуарів.

Динструкція ходового гвинта також модернізовано гайку (ходовий гвинт встановлено глибше в порівнянні зі старими моделями), що обмежує можливість випадкового забруднення механізму.

Максимальна відстань від краю стійки до осі петля - до 8 см.

Технічні характеристики

• Вага однієї стулки воріт: 250 кг* (дві стулки 2х250 кг)
• Живлення панелі керування: 230 В +/- 10% 50 Гц
• Живлення приводу: 24 В
• Споживана потужність: 40 Вт
• Зусилля штовхання та витягування: 2500 Н ~ 250 кг
• Довжина листа: 2,5 м < /li>
• Швидкість руху: 15 мм/с.
• Робочий хід: 290 мм
• Перешкода виявлення : ТАК
• Тип виявлення перешкод: електронний
• Кінцеві вимикачі: магнітний механічний
• Відмикання в разі відключення електроенергії: персональний ключ
• Максимальний кут відкриття стулок воріт: 116 градусів
• Робоча температура: від -20 С до + 55 С
• Ступінь захисту: IP X4
• Мастило редуктора : мастило< /li>
• Режим використання: 80 циклів на день
• Вага приводу: 5 кг
• Заявка на посади: сталь
• Блок керування: Thalia Light

*Важливо . Максимальна вага крил зменшується зі збільшенням їх довжини! Актуатор Phobos BT A25 підтримує крила довжиною 2,5 метра і масою макс. 250 кг. Крило довжиною до 1,5 метра може важити до 400 кг!

СИГНАЛЬНА ЛАМПА

3 x BFT MITTO RCB 4-канальний пульт дистанційного керування з акумулятором

Технічні дані:

• Кількість каналів:< /b > 4-канальний
• Діапазон: до 150 м у просторі без перешкод
• Частота: 433,92 МГц
• Живлення: 12 В постійного струму
• Розміри: 62x38x14 мм
• Код: Код Rolling Code з динамічною випадковою зміною, 65 мільярдів комбінацій

BFT DESME фотоелементи поверхневого монтажу, передавач і приймач, з радіусом дії до 30 метрів і напругою живлення 24 В AC/DC. Фотоелементи мають опцію фототесту, тобто тестування фотоелементів при подачі імпульсу СТАРТ.

Фотоелементи мають безліч варіантів підключення кабелів (отвори для дроселів розташовані як внизу, так і на задній стінці) . Лінзи фокусують промінь безпосередньо на платі електроніки.

Блок керування BFT THALIA LIGHT із вбудованим радіоприймачем

Завдяки сучасному блоку керування THALIA LIGHT, оснащеному рідкокристалічним дисплеєм, установка та конфігурація комплекту автоматизації максимально спрощує монтажні роботи як можна. Завдяки двом режимам роботи ми можемо швидко запрограмувати необхідні функції буквально за кілька хвилин, отримуючи параметри, ідеально адаптовані до вимог замовника.

Технічні параметри:

• Повітряна панель джерело живлення: 230 В
• Живлення для приводів: 24 В, макс. 180 Вт кожен
• Споживання електроенергії: 50 Вт
• Вбудований 2-канальний радіоприймач із пам’яттю для 63 пультів елементи керування
• Спрощене програмування за допомогою рідкокристалічного дисплея
• Кольорові та пронумеровані клемні колодки
• Плавна зупинка – уповільнення на завершальних етапах відкривання та закривання, щоб зробити двері плавне закриття
• Електронне самонавчання під час першого запуску "Autoset"
• Функція автоматичного закриття
• Автоматичне закриття після проходження лінії фотоелемента
• Функція хвіртки та інші...

Набір ключів для екстреного відкриття воріт у разі відключення електроенергії.

Консолі для кріплення приводу

• 2x тримач стовпа
• 2x тримач стулки воріт

Монтажні аксесуари

• магнітні перемикачі
• сальники для прокладки кабелю
• ковпачки для приводів
• штифти для монтажу приводів< /li>
• інші дрібні монтажні елементи

Посібник користувача
