ПЛАСТИНА ПЕРФОРОВАНА PP13 100x240x2 мм

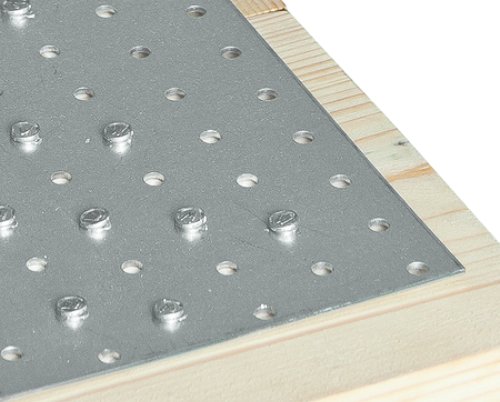

Плоскі з'єднувачі, тобто плоскі стрижні, застосовують у з'єднаннях, у яких бічні поверхні з'єднуваних елементів розташовані в одних площинах.

Черепиця виготовлена ​​з листової оцинкованої сталі товщиною 2 мм. Кількість отворів у них означає, що за допомогою цих плоских брусків можна виконати багато простих і складних з’єднань. Вони забезпечують міцне, естетичне і професійне з'єднання різних елементів конструкції, особливо дерев'яних. Їх часто використовують для монтажу кроквяних ферм.

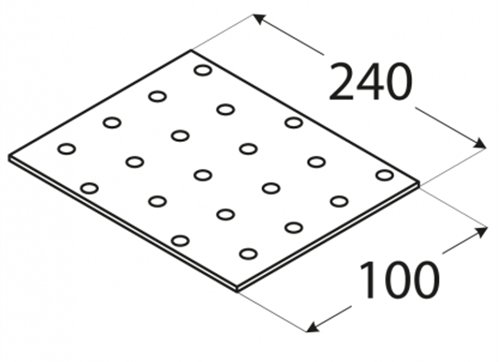

ПАРАМЕТРИ:

• довжина (A) - 240 мм
• ширина (B) - 100 мм
• товщина листа - 2мм
• матеріал - DX51D + Z275
• Антикорозійний захист- оцинкований
• кількість отворів (F) - 60 отворів ø5 мм
• площа - 4,89 дм²

ВИПРАВЛЕННЯ:

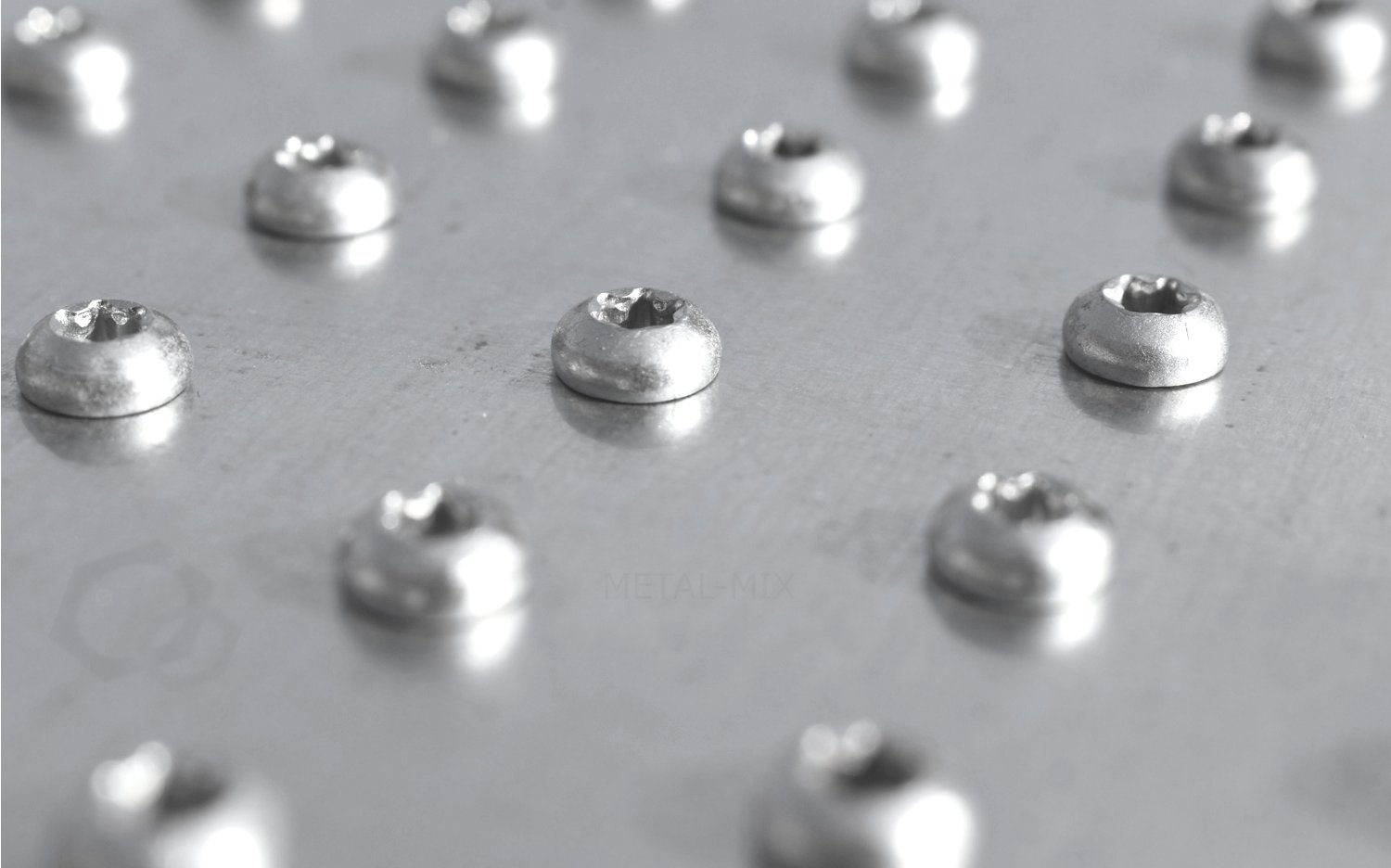

• Кільцеві цвяхи ANCOR ø4
• столярні гвинти для з’єднувачів

МАЙСТЕР ПРИБИВАННЯ ПП ПЛИТКИ:

За допомогою цього інструменту ви дізнаєтесь, як швидко й оптимально з’єднати дві балки за допомогою поліпропіленової пластини. База Creator включає перфоровану поліпропіленову плитку довжиною від 160 мм до 600 мм.

Ви можете розмістити цвяхи самостійно, натиснувши на доступні отвори або керуючись унікальним алгоритмом, вказавши кількість цвяхів, які ви хочете використати. Цей метод особливо корисний для великих плиток із великою кількістю отворів для заповнення.

Натиснувши кнопку «Друк», ви отримаєте чіткий виклад усієї необхідної інформації, включаючи: дані про пластину, схему забивання цвяхів із зазначенням необхідних цвяхів, розрахункову навантажувальну здатність з’єднання та мінімальний розміри балки.

Майстер знаходиться за адресою: http://pp.dmxsystem.com

ТЕХНІЧНИЙ МИСЛЕНЬ:

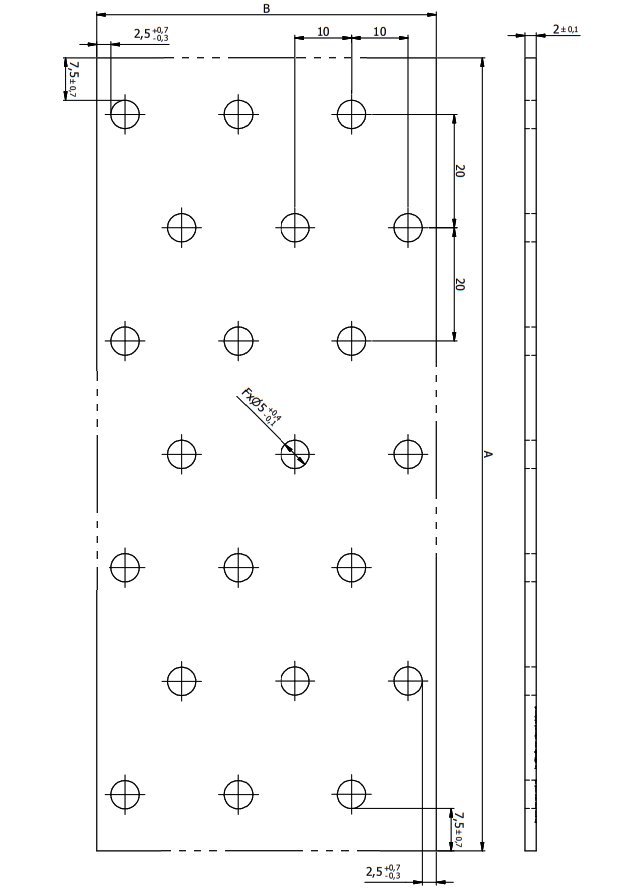

(діаграма відстані між отворами)

• PP1 - 40 x 80 x 2 [мм]
• PP2 - 40 x 100 x 2 [мм]
• PP3 - 40 x 120 x 2 [мм]
• PP4 - 40 x 160 x 2 [мм]
• PP5 - 60 x 140 x 2 [мм]
• PP6 - 60 x 160 x 2 [мм]
• PP7 - 60 x 200 x 2 [мм]
• PP8 - 60 x 240 x 2 [мм]
• PP9 - 80 x 200 x 2 [мм]
• PP10 - 80 x 240 x 2 [мм]
• PP11 - 80 x 300 x 2 [мм]
• PP12 - 100 x 200 x 2 [мм]
• PP13 - 100 x 240 x 2 [мм]
• PP14 - 100 x 260 x 2 [мм]
• PP15 - 100 x 300 x 2 [мм]
• PP16 - 100 x 400 x 2 [мм]
• PP17 - 100 x 500 x 2 [мм]
• PP18 - 120 x 200 x 2 [мм]
• PP19 - 120 x 240 x 2 [мм]
• PP20 - 120 x 260 x 2 [мм]
• PP21 - 120 x 300 x 2 [мм]
• PP22 - 140 x 400 x 2 [мм]
• PP23 - 160 x 400 x 2 [мм]
• PP24 - 200 x 300 x 2 [мм]
• PP25 - 200 x 400 x 2 [мм]
• PP26 - 200 x 500 x 2 [мм]
• PP27 - 200 x 600 x 2 [мм]
• PP28 - 40 x 200 x 2 [мм]
• PP29 - 60 x 120 x 2 [мм]
• PP30 - 60 x 300 x 2 [мм]
• PP31 - 100 x 120 x 2 [мм]
• PP33 - 80 x 120 x 2 [мм]
• PP35 - 100 x 100 x 2 [мм]
• PP36 - 100 x 160 x 2 [мм]

ТЕХНІЧНА ДОКУМЕНТАЦІЯ:

• Декларація продуктивності
• Сертифікат відповідності заводського контролю виробництва

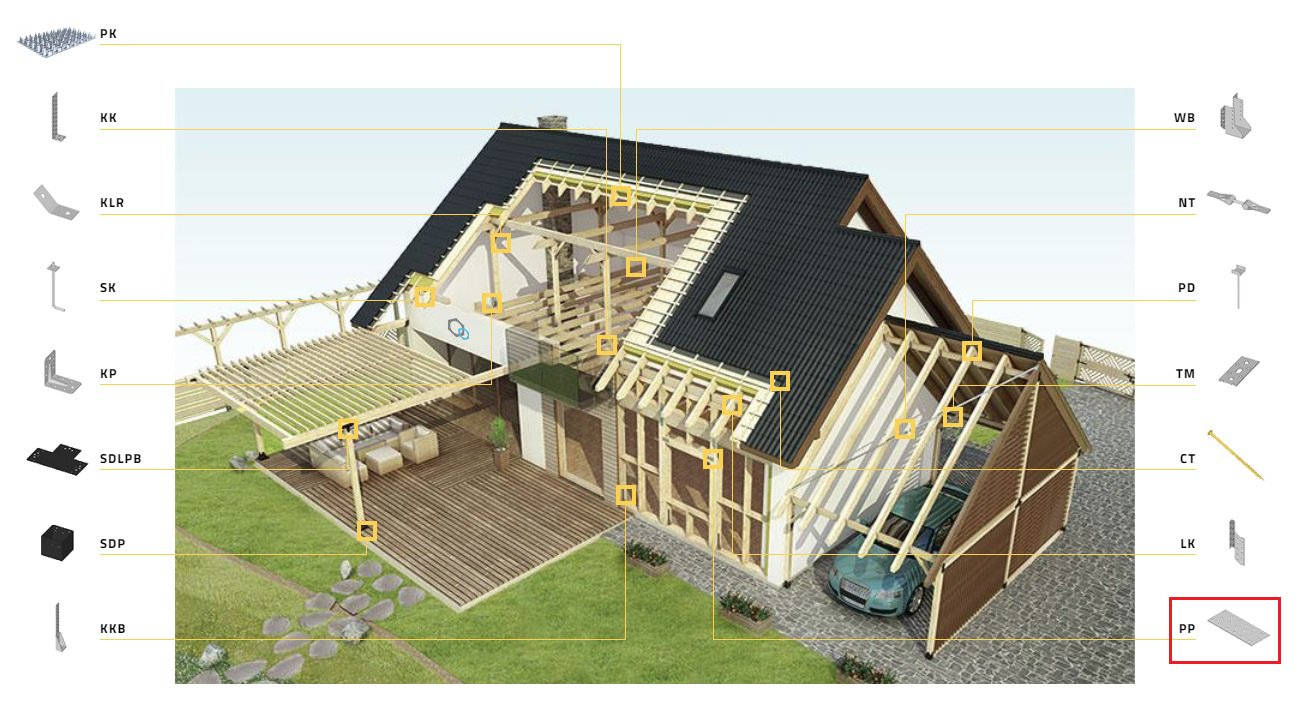

ВИКОРИСТАННЯ:
