Петля INVISACTA 230 3-D врізна 60кг, біла оцинковка, без заглушок

Петля врізна INVISACTA 230 3-D, 60кг, біла оцинковка, без кришки

На 1 петлю потрібно 4 кришки.

Штучна упаковка: 6 шт.

Збірна упаковка: 18 шт.

Опис товару

Петля Mercice регулюється в трьох площинах (горизонталь, вертикаль і глибина), призначена для дерев'яних дверей, з перевернутим фальцем з мінімальною стулкою товщина 30 мм. Сім осей обертання гарантують багаторічну безвідмовну роботу петлі. Представлена ​​модель доступна в білому оцинкованому покритті.

Технічна документація та випробування

Модель Invisacta 230 була випробувана на 200 000 робочих циклів b>. Висока якість виготовлення, довговічність і надійність підтверджені Декларацією про характеристики, опублікованою виробником - OTLAV, і Сертифікатом сталості характеристик, виданим визнаним німецьким institute ift Rosenheim.

Вогнестійкість

Крім того, петлю було випробувано на 30 хвилин вогнестійкості, що означає може використовуватись у вогнестійких та/або димонепроникних дверях, що підтверджено сертифікатом італійського інституту LAPI.

Кількість петель

У таблиці нижче показано, скільки петель Invisacta 230 слід використовувати на дверному полотні вагою до 60 кг залежно від його висоти та ширини.

Розташування петель

Під час складання , зверніть увагу на дотримання належної відстані між окремими петлями. Також необхідно встановити верхню та нижню петлі на правильній відстані від верхнього та нижнього країв стулки, як показано на малюнку нижче.

3D регулювання

Після монтажу петлі, їх положення можна відрегулювати в трьох площинах (горизонталь/вертикаль/глибина) за допомогою звичайного шестигранного ключа.

• Горизонтальне регулювання (механічне): +/- 1 мм
• Вертикальне регулювання (ручне): +/- 2 мм
• Регулювання глибини (ручне): +/- 1 мм

Регулювання петлі не використовується для виправлення помилок виготовлення та монтажу дверного комплекту.

Універсальність дверного полотна

Петлі Invisacta 230 можна використовувати як на лівих, так і на правих дверях. Підходять для використання як у дверях будинків і квартир, так і в дверях громадських будівель.

Симетричний монтаж петель

Універсальність дверне полотно можливо досягти за допомогою симетричної установки петель і встановлення ручки посередині стулки. Потім шляхом обертання стулки по вертикальній та/або горизонтальній осі виходить ліва чи права стулка.

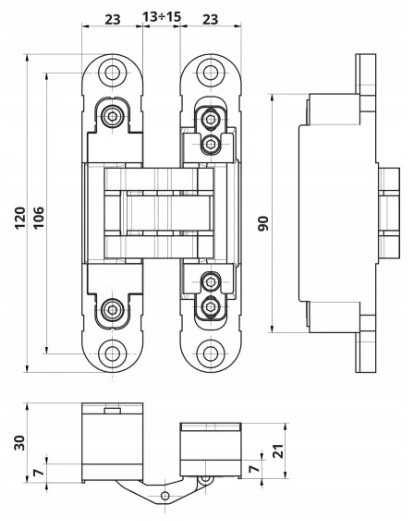

Глибина фрезерування

Спеціальний монтажний інструмент можна придбати на сайті окреме замовлення b> (алюміній і нейлон), що дозволяє точно фрезерувати гнізда як в дверному полотні, так і в рамі.

Варто мати на увазі, що мінімальна глибина фрезерування в рамка необхідна для правильної установки петель 21 мм і глибина фрезерування дверного полотна 30 мм.

Діаметр фрези та направляючої

Під час виконання отворів пам’ятайте про використання фрези діаметром 16 мм і фрези фреза діаметром 27 мм. Правильне фрезерування отворів під петлі показано в доданому відео
