Hollywood HLC-2 - перетворювач сигналу

конвертер сигналу динаміка в рівень RCA - вхід 2x50 Вт / вихід 2xRCA, плавне регулювання рівня сигналу

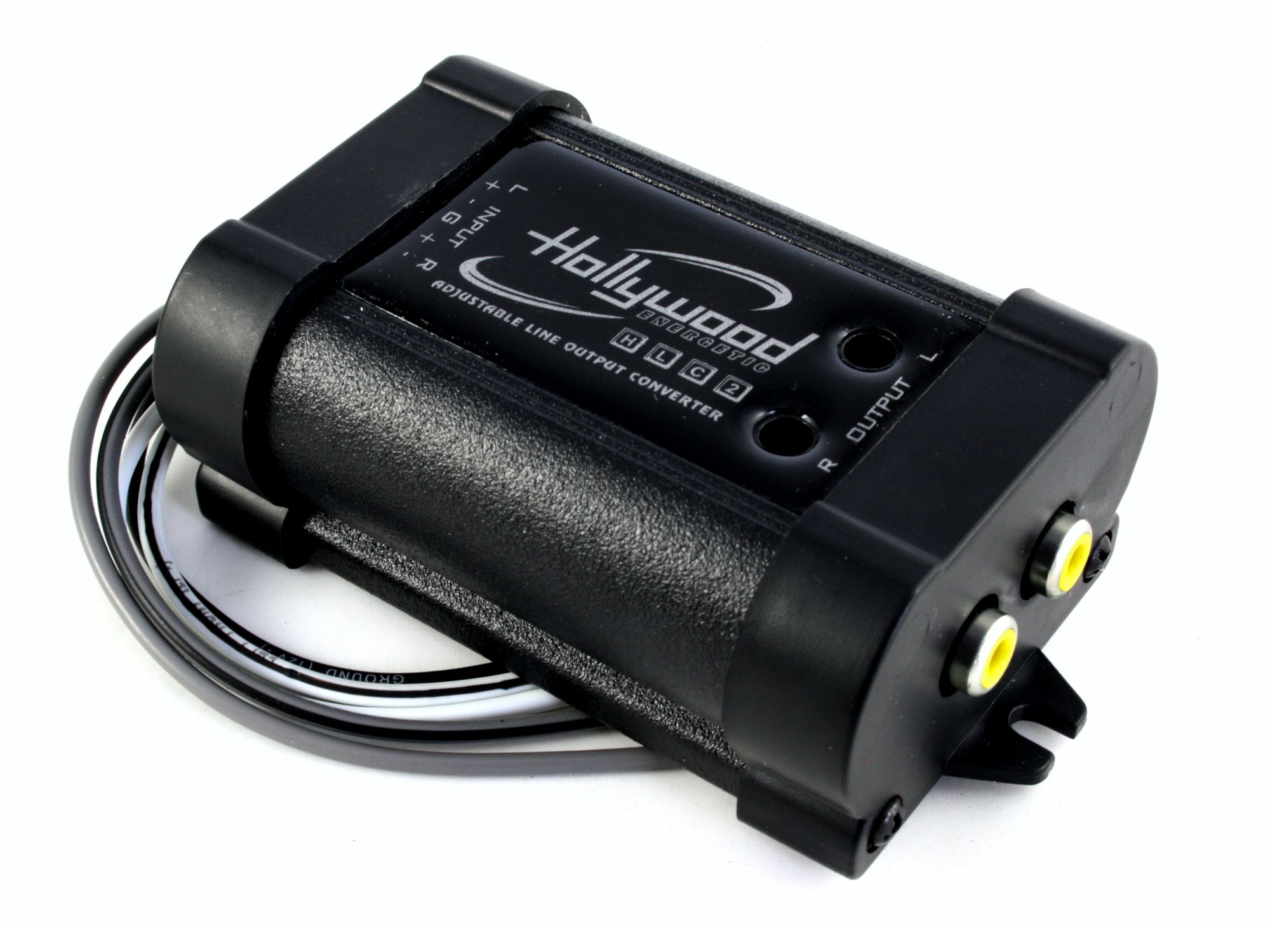

Hollywood Energetic HLC-2

Високоякісний 2-канальний перетворювач, який знижує сигнал динаміка від головного пристрою до рівня входів RCA для зовнішнього підсилювача . Він дозволяє підключити радіоприймач, який не має виходів RCA (CINCH), до зовнішнього підсилювача потужності. Перетворювач має плавне регулювання рівня вихідного сигналу і шумовий фільтр з розділенням постійної складової. Алюмінієвий корпус додатково захищає від зовнішнього впливу.

• плавне регулювання вихідного сигналу, окремо для лівого та правого каналів
• призначений для радіо з максимальною вихідною потужністю до 2x50W
• 2 виходи RCA ( лівий і правий канали)< /li>

ОПИС ВИХОДІВ СИГНАЛУ згідно з маркуванням на корпусі конвертера:

• Розділ «ВИХІД»

  виходи сигналу на рівні RCA для лівого (L) і правого (R) каналів, підключених до входів RCA підсилювача потужності

ОПИС СИГНАЛІВ згідно з маркуванням, надрукованим на кабелях конвертера (не на корпусі):

• секція "L INPUT R" (входи сигналу з рівнем гучномовця - опис на кабелях)

  білий провід (LF+) - підключіть до виходу гучномовця радіо для лівого каналу позитивна полярність (+)

  чорно-білий дріт (LF-) - підключіть до виходу гучномовця радіо для лівого каналу з негативною полярністю (-)

  чорний провід (заземлення 12 В-) - заземлення (необов’язково) – інколи може бути корисним під’єднання до заземлення, щоб мінімізувати перешкоди

  сірий провід (RF+) - підключити до виходу гучномовця магнітоли для правого каналу з позитивною полярністю (+)

  сіро-чорний дріт (RF-) - підключити до виходу гучномовця радіо для правого каналу з негативною полярністю (- )

Перетворювач можна встановлювати біля радіо, динаміків або безпосередньо біля підсилювача, якщо в цих місцях немає інших пристроїв або установок, які є джерелом сильних електричних перешкод .

Опис підключень дійсний для версії, запропонованої з 25 березня 2014 року.
