Hollywood HLC-3 - перетворювач сигналу

конвертер сигналу динаміка в рівень RCA - вхід 2x50 Вт / вихід 2xRCA, плавне регулювання рівня сигналу, дистанційний вихід

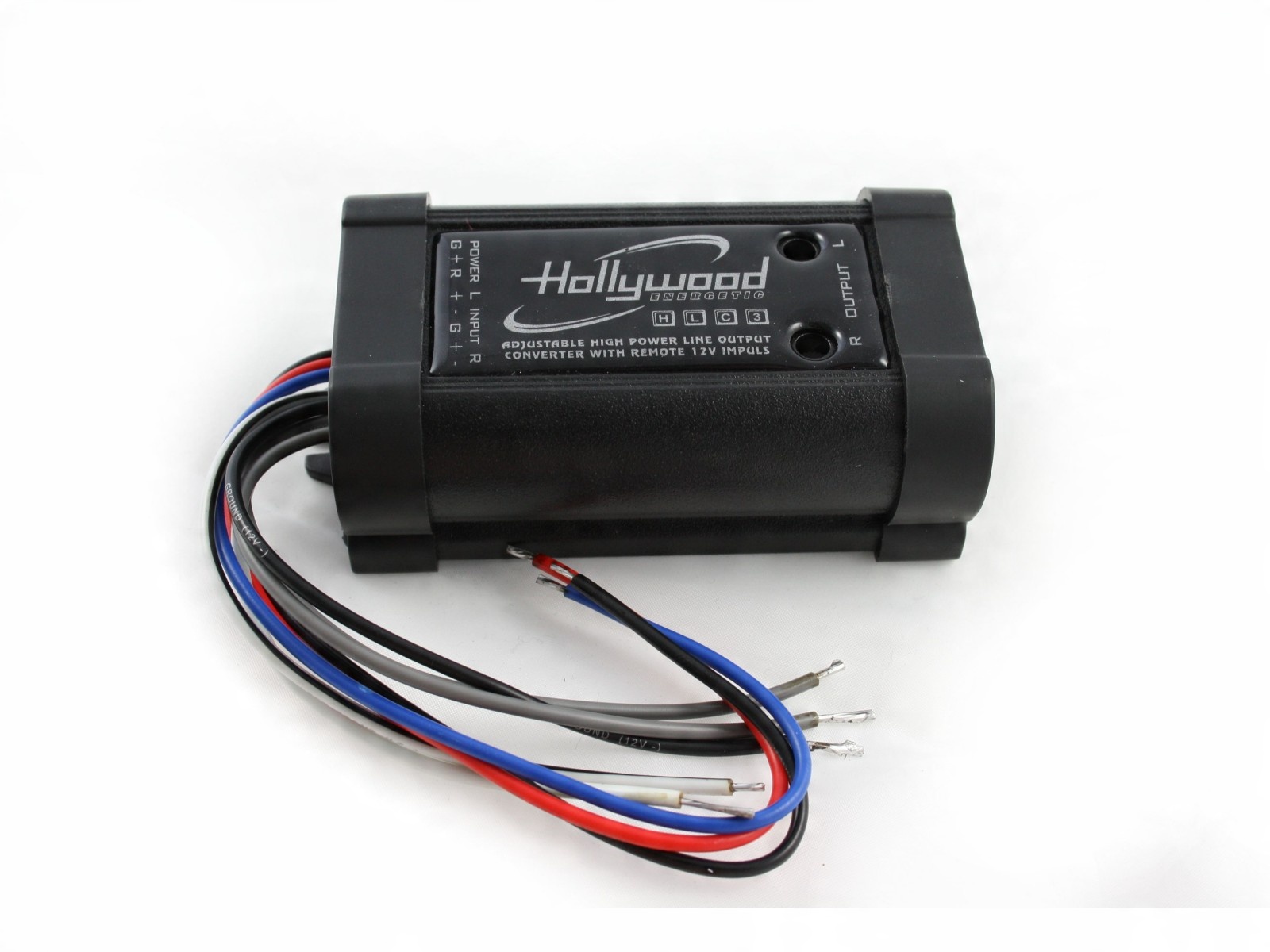

Hollywood Energetic HLC-3

Високоякісний 2-канальний перетворювач, який зменшує сигнал динаміка від головного пристрою до рівня входів RCA для зовнішнього підсилювача . Він дозволяє підключити радіоприймач, який не має виходів RCA (CINCH), до зовнішнього підсилювача потужності. Перетворювач має плавне регулювання рівня вихідного сигналу, вихід Remote для підсилювача і шумовий фільтр з розділенням постійної складової. Алюмінієвий корпус додатково захищає від зовнішнього впливу.

• плавне регулювання вихідного сигналу, окремо для лівого та правого каналів
• Вихід REMOTE TURN ON/OFF - система вмикання та вимикання зовнішнього підсилювача потужності
• призначений для радіо з максимальною вихідною потужністю до 2x50 Вт
• 2 виходи RCA (лівий і правий канали)

ОПИС ПІДКЛЮЧЕННЯ - згідно з маркуванням на корпусі конвертера:

• розділ «ВИХІД»

  виходи сигналу на рівні RCA для лівого (L) і праві канали (R), підключені до входів RCA підсилювача потужності

• Розділ «POWER» (блок живлення та вихід дистанційного керування підсилювачем - опис на корпусі)

  ( Ж) - чорний дріт - заземлення джерела живлення (-12 В)  - підключити до заземлення джерела живлення радіо, підсилювача або кузова автомобіля

  (+) - червоний провід - джерело живлення (+12 В) - підключіть, наприклад, до кабелю живлення радіо або підсилювача потужності

  (R) - синій дріт - Дистанційний вихід (+12 В) для ввімкнення/вимкнення підсилювача - підключіть до входу дистанційного керування в підсилювачі

ОПИС ВХОДІВ СИГНАЛУ згідно з маркуванням, надрукованим на кабелях перетворювача (не на корпусі):

• "L INPUT R" " секція (входи сигналу рівня гучномовця - опис на кабелях)

  білий дріт (LF+) ) - підключити до виходу гучномовця від магнітоли для лівого каналу з позитивною полярністю (+)

  білий- чорний дріт (LF-) - підключіть до виходу гучномовця від радіо для лівого каналу з негативною полярністю (-)

  чорний дріт (земля 12V-) - земля (необов'язково) - іноді це може бути корисним для підключення до заземлення для мінімізації перешкод

  сірий дріт (RF+) - підключіть до виходу динаміка від радіо для каналу правого каналу з позитивною полярністю (+)

  сіро-чорний дріт (RF-) - підключіть до виходу динаміка магнітоли для правого каналу з негативною полярністю (-)
