Hollywood HLC-2 - перетворювач сигналу

конвертер сигналу динаміка в рівень RCA - вхід 2x50 Вт / вихід 2xRCA, плавне регулювання рівня сигналу

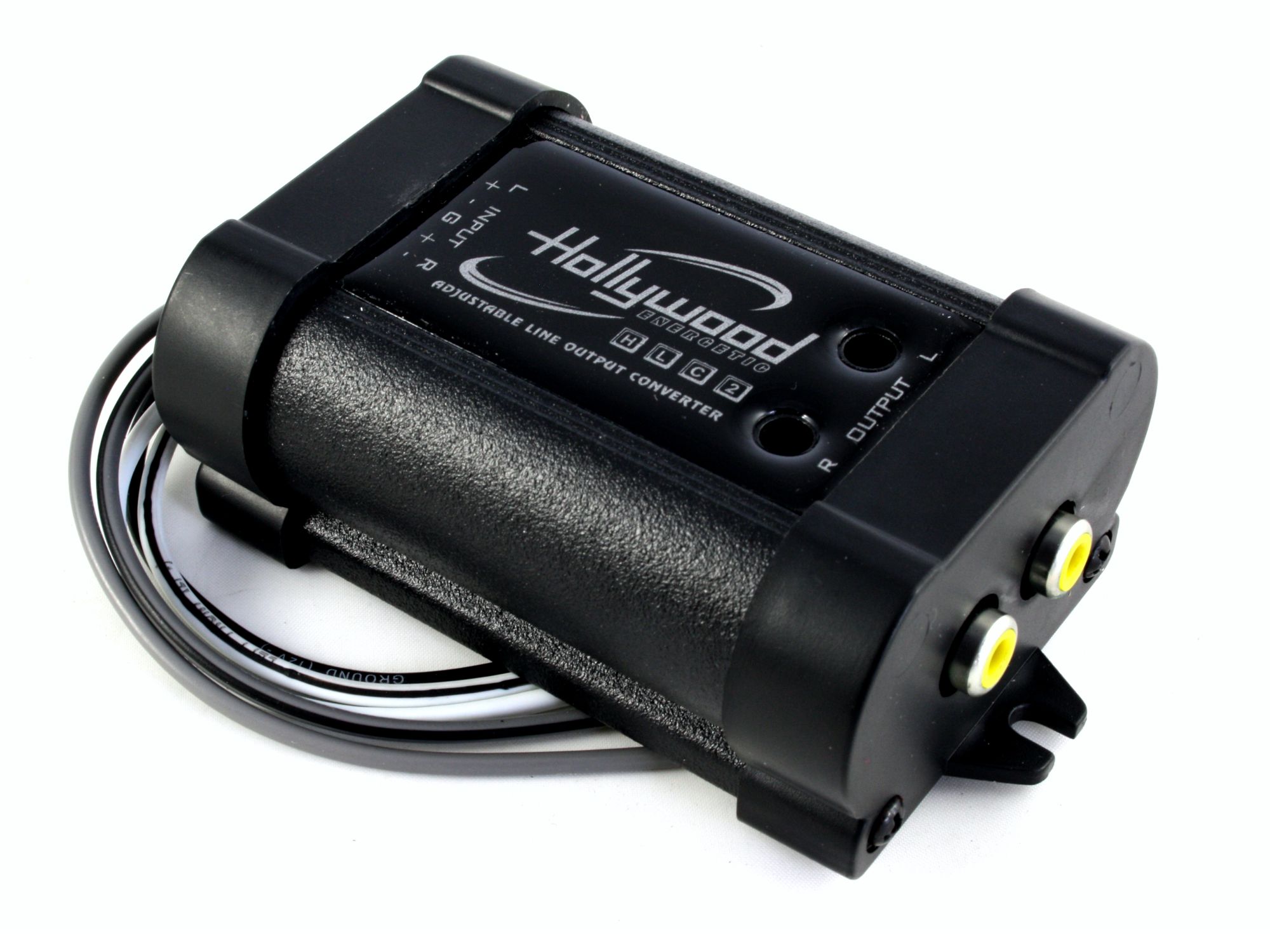

Hollywood Energetic HLC-2

Високоякісний 2-канальний перетворювач, який знижує сигнал динаміка від головного пристрою до рівня входів RCA для зовнішнього підсилювача . Дозволяє підключити радіоприймач, який не має виходів RCA (CINCH), до зовнішнього підсилювача потужності. Перетворювач має плавне регулювання рівня вихідного сигналу і шумовий фільтр з розділенням постійної складової. Алюмінієвий корпус додатково захищає від зовнішнього впливу.

• плавне регулювання вихідного сигналу, окремо для лівого та правого каналів
• розраховано на радіостанції з максимальною вихідною потужністю до 2x50W
• 2 виходи RCA ( лівий і правий канали)< /li>

ОПИС ВИХОДІВ СИГНАЛУ згідно з маркуванням на корпусі конвертера:

• розділ «ВИХІД»

  виходи сигналу на рівні RCA для лівого (L ) і правих каналів (R), підключених до входів RCA підсилювача потужності

ОПИС ВХОДІВ СИГНАЛУ згідно з маркуванням, надрукованим на кабелях перетворювача (не на корпусі):

• секція "L INPUT R" (входи сигналу з рівнем гучномовця - опис на кабелях)

  білий дріт (LF+) - підключити до виходу гучномовця магнітоли для лівого каналу з позитивною поляризацією (+)

  біло-чорний провід (LF-) - підключити до виходу динаміка магнітоли для лівого каналу з негативною полярністю (-)

  чорний дріт (заземлення 12 В-) – заземлення (необов’язково) – інколи може бути корисно під’єднатися до заземлення, щоб мінімізувати перешкоди

  сірий дріт (RF+) – підключити до виходу гучномовця радіо для правого каналу з позитивною полярністю (+)

  сіро-чорний дріт ( RF-) - підключити до виходу динаміка від магнітоли для правого каналу з негативною полярністю (-)

Перетворювач можна встановити біля радіо, колонок або безпосередньо біля підсилювача, якщо в цих місцях немає інших пристроїв або установок, які є джерелом сильних електричних перешкод.

Опис підключення актуальний для версії, запропонованої з 25 березня 2014 року.
