Перетворювач RS485 в Ethernet

Конвертер RS485 в Ethernet

Конвертер RS485 в Ethernet, що забезпечує двосторонній прозорий зв’язок RS485 через Ethernet. Модуль налаштовується за допомогою веб-браузера.

⭐ Перетворювач RS485 - опис:

• В основі модуля лежить мікроконтролер з ядром ARM
• Ethernet 10/100M Auto-MDI/MDIX з автоматичним визначенням перехресного або прямого типу кабелю
• Режими роботи: TCP-сервер, TCP-клієнт, UDP-сервер, UDP-клієнт, HTTPD-клієнт (підтримує GET і POST)
• Підтримується механізм DHCP, автоматично отримана IP або статична IP
li>
• Виробник надає програмне забезпечення для налаштування та тестування пристроїв
• Приклади програмного забезпечення для головних комп’ютерів (сокет), VB, C++, Delphi, Android, iOS тощо.
• Робоча температура: -15~ 70°C
• Модуль не підтримує протокол Modbus

✅ Специфікація Ethernet:

4-контактний роз’єм RJ45
• швидкість передачі: 10/100 Мбіт/с
• захист: електромагнітна ізоляція 2 кВ
• підтримується протоколи: IP, TCP, UDP, ARP, ICMP, DHCP, DNS, клієнт HTTPD, Websocket
• Кеш TX: 6 Кбайт
• Кеш RX: 4 Кбайт

✅ Технічні характеристики RS485:

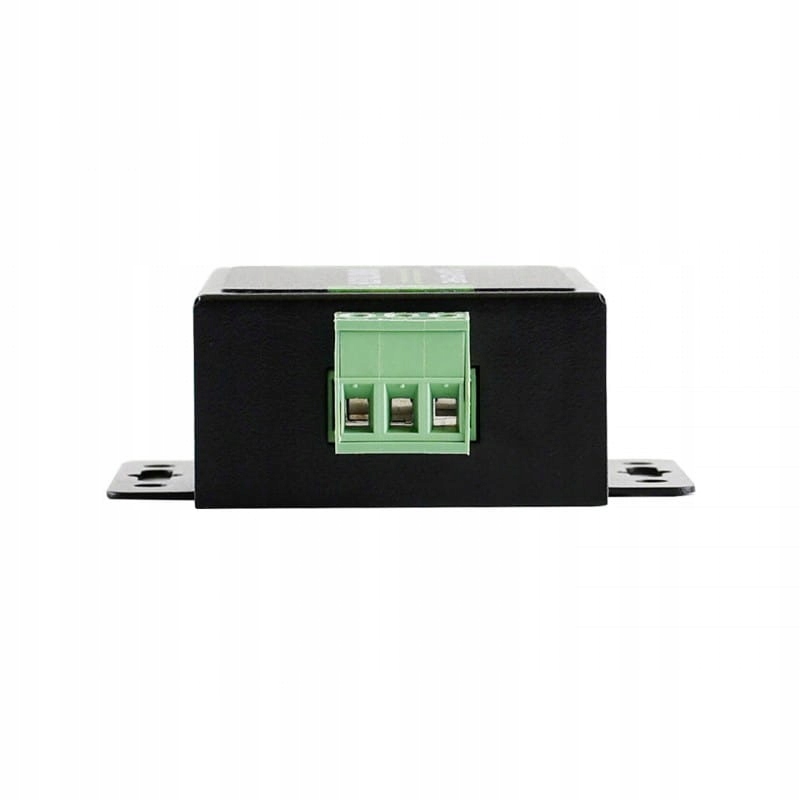

• Роз'єм: RS485 (гвинт A+, B-, GND)
• Кількість бітів даних: 5 біт, 6 біт, 7 біт, 8 біт
• Кількість стопових бітів: 1,2
• Перевірка парності: немає, непарний, парний, позначка, пробіл
• Швидкість передачі: 600 біт/с ~ 230,4 Кбіт/с
• Кеш RX: 800 байт
• Апаратний контроль: немає
• Захист: захист від електростатичного розряду 2 кВ, регістри підтягування/зниження: 2,2 кОм

✅ Джерело живлення:

• 5,0~7,0 В (рекомендовано 5 В)
• Струм споживання: 150 мА (@5 В)
• Захист: зворотний захист, захист від електростатичного розряду, захист від перенапруги

▶️ У набір входить:
