Найважливіші функції:

• 4x 3in1 RS232/RS485/RS422 підтримують сигнали RTS/CTS
• Кожен порт може працювати незалежно
• 1x порт Ethernet WAN/LAN. >
• Підтримка DHCP, динамічний або статичний IP
• Конфігурація через WEB-сервер
• Modbus RTU / Modbus TCP IP
• Режими роботи: TCP-сервер, TCP-клієнт, UDP-клієнт, UDP-сервер
• Підтримка керування потоком CTS/RTS, XON/XOFF
• Hardware Watchdog

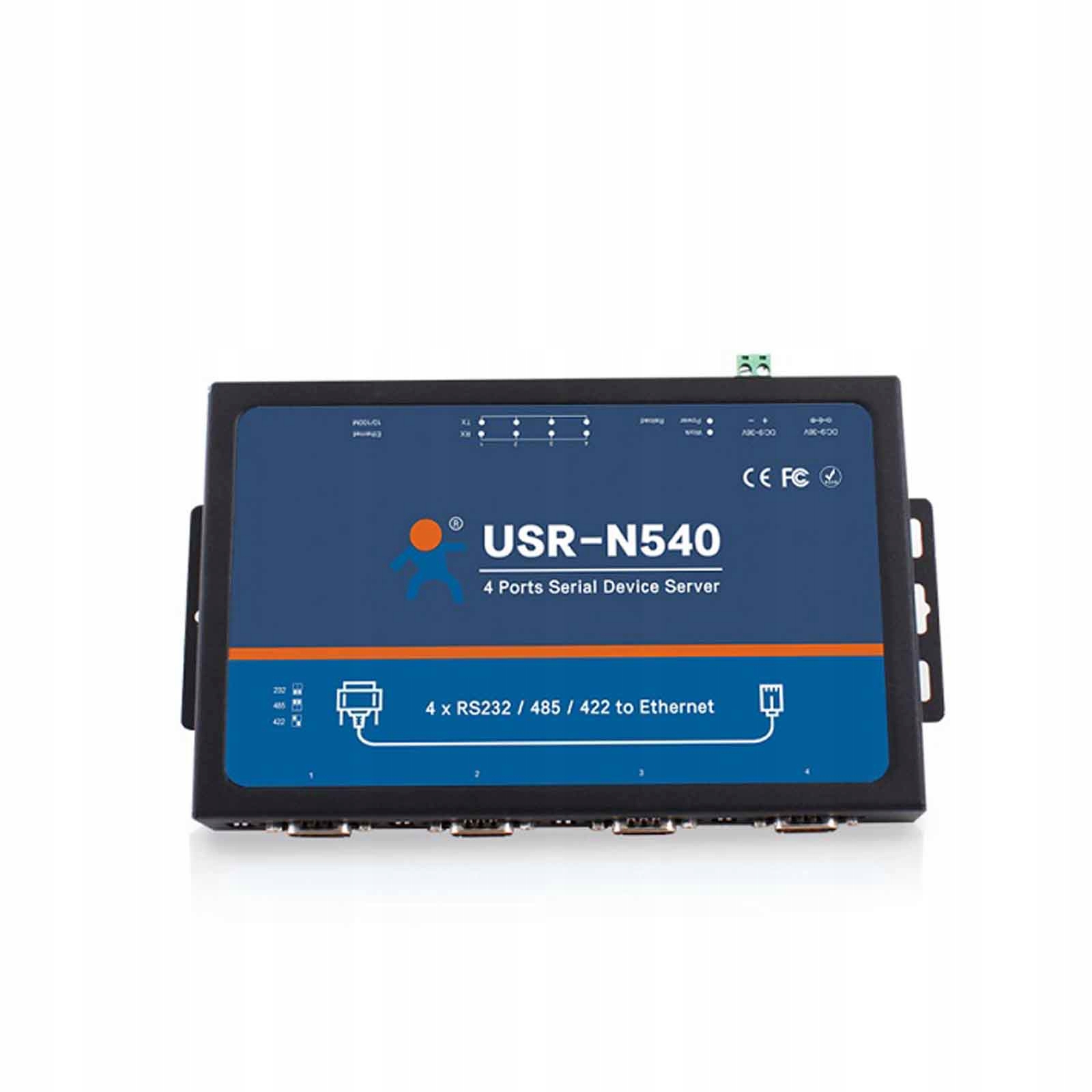

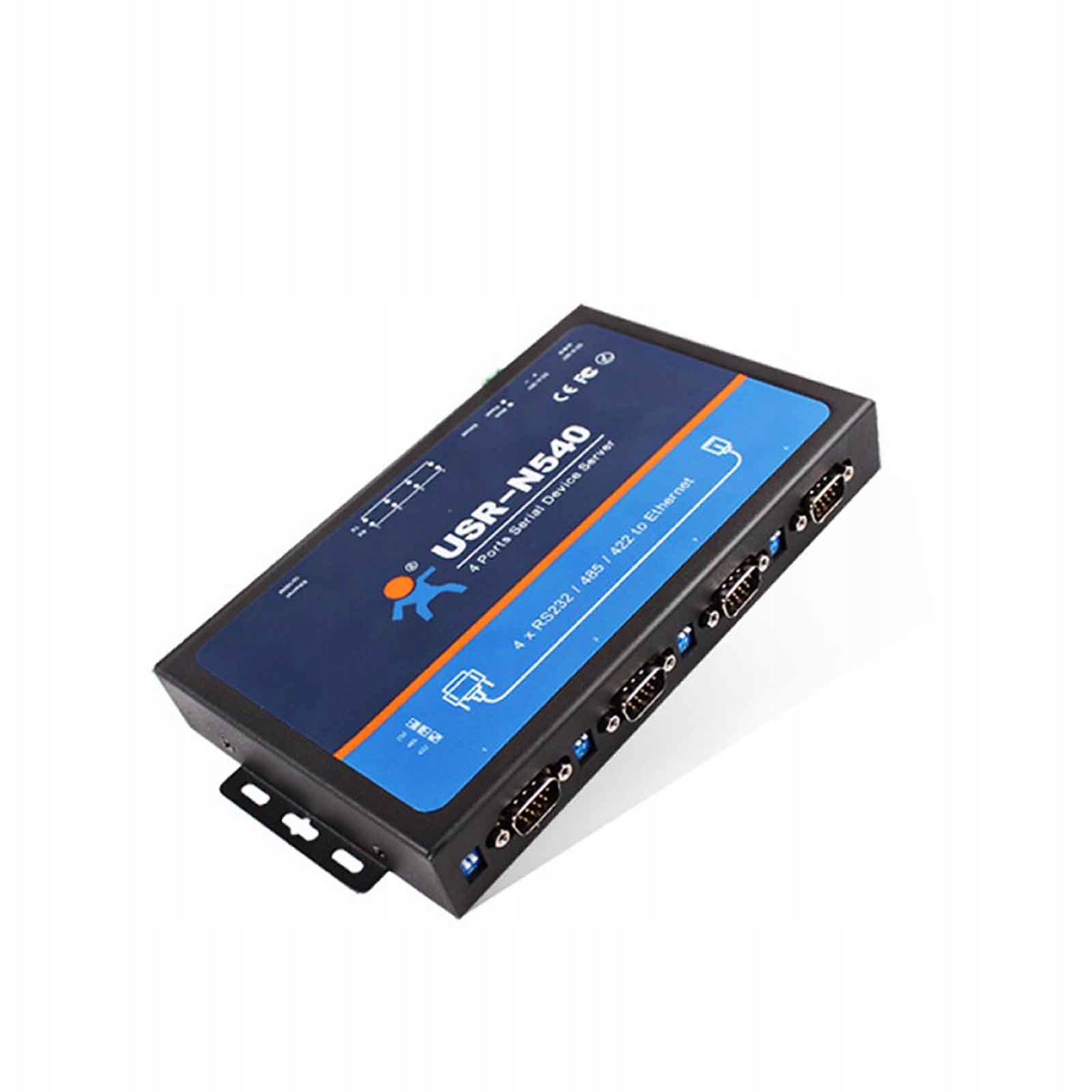

USR-N540 — це промисловий медіаконвертер із чотирма портами RS232/RS485/RS422 до локальної мережі в металевому корпусі.

Тип порту вибирається відповідним налаштуванням перемикачів.

Пристрій забезпечує прозору передачу даних.

На основі процесора Cortex-M4, підтримує протоколи Modbus RTU і TCP IP.

СПЕЦИФІКАЦІЯ:

• Віртуальний послідовний порт（USR-VCOM）: Windows 2000 або новіша (32-розрядна/64-розрядна)
• Конфігурація:вбудована веб-сторінка, програмне забезпечення для налаштування комп’ютера, послідовна команда

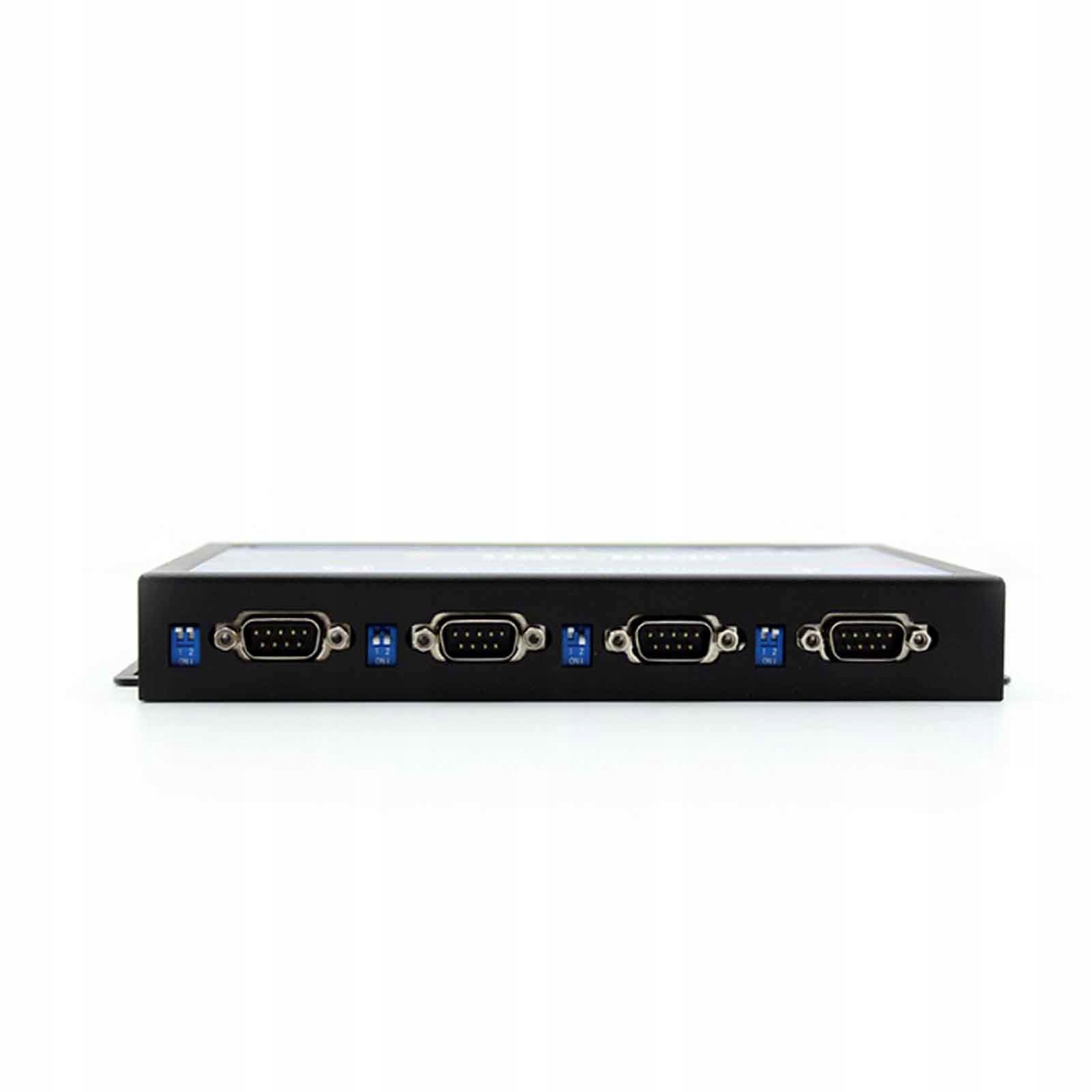

• Номер порту: 4x (кожен порт може працювати як RS-232,RS- 485 і RS-422, можуть працювати одночасно)
• Стандарт інтерфейсу: RS-232: контактний тип DB9, RS-485: 2 дроти (A+,B-) , RS-422 (A,B,Y,Z)
• Біти даних: 5,6,7,8
• Стоповий біт: 1.2
• Контрольний біт: немає, парний, непарний, пробіл, позначка
• Швидкість передачі: 600 біт/с ~ 230,4 Кбіт/с
• Керування потоком: RTS/CTS XON XOFF
• Буфер: Надіслати та отримати 2 кбайт відповідно li>
• Захист: RS-485: антистатичний 2 кВ, захист від блискавки
• Підтягувальний і знижувальний резистор RS-485: 2,2 KΩ
• Номер порту: 1
• Стандартний інтерфейс: 8-контактний RJ45
• Швидкість: 10/100 Мбіт/с, MDI/MDIX, автоматичне перемикання між перехресним і прямим з’єднанням
• Захист: ізоляція електромагнетизму 2 кВ, блокування ізоляції корпусу
li>
• Мережевий протокол:IP,TCP,UDP,DHCP,DNS,https,ARP,ICMP,веб-сокет,httpsd-клієнт
• Буфер отримання : Макс. буфер 16 КБ
• Процесор: Cortex-M4
• Базова частота: 120 МГц
• Flash: 512 Кб
• Сертифікат: CE,FCC,ROHS
• Розмір: 222 x 122 x 29 мм (включаючи корпус і клеми)
• Робоча температура: -40 ~ 85°C (промисловість)
• Температура зберігання..: -40 ~ 85°C, 5 ~ 95% відносної вологості (без конденсації)
• Вхідна напруга: DC 9 ~ 36 В
• Робочий струм: 53 мА при 12 В
• Потужність: <1 Вт
