Перетворювач напруги постійного струму DC 30A 1500W Крок вгору

вхідний струм: Вхідна напруга 10-30 В, максимальний струм 30 A

вхідна напруга 31-60 В, максимальний струм 25 a

струм робочого: напруга від 12 v до 20 v, що переживають, збільшуючи вихідну напругу)

DC range: 0.8-20 A (+/- 0.3 a)

Protection against reverse input connection: MOS with a capacity of 150 a)

Protection against low battery charge: Так (регулюється в діапазоні 8-50 В), автоматична реставрація

робоча температура: -40 ~+85 градусів (у випадку занадто високої температури навколишнього середовища: охолодження слід посилити)

Захист від входу, що не потребує: Так (при вході входу над 35 та автоматичною безпекою, джерело живлення не збільшує напругу)

захист від короткого колії: так (вхідне збіг 30 a).

Protection against reverse input connection: yes (MOS transistor with 150 and prevents reverse connection. Possible reverse connection)

Mounting method: 4 copper bars 3 mm

Connection method: Connection clamps (use copper cables with high conductivity)

module dimensions: довжина 130 мм, ширина 52 мм, висота 84 мм (висота з мідними стовпцями та вентилятором), довжина 130 мм, ширина 52 мм, висота 67 мм (висота без мідних стовпців і вентилятора)

вага модуля: 490 г

Вхідна напруга * 30 A, напр. Вхідна напруга 24 v * 30 a = 720 Вт, тобто максимальна потужність при 24 В вхідній напрузі - 720 Вт

Оскільки максимальний вхідний струм цього джерела живлення становить 30 і з напругою 10-30 В і 25 і з напругою 31–60 В, вихідна потужність залежить від вхідної напруги. Чим вище вхідна напруга, тим більша потужність.

(вхідна напруга * вхідний струм = загальна потужність пристрою). Наприклад, з вхідною напругою 12 V * 30 потужність становить 360 Вт, а з вхідною напругою 24 V * 30 - 720 Вт. При 36 В вхідній напрузі, максимальний вхідний струм - 25 А, а максимальна потужність живлення - 900 століття.

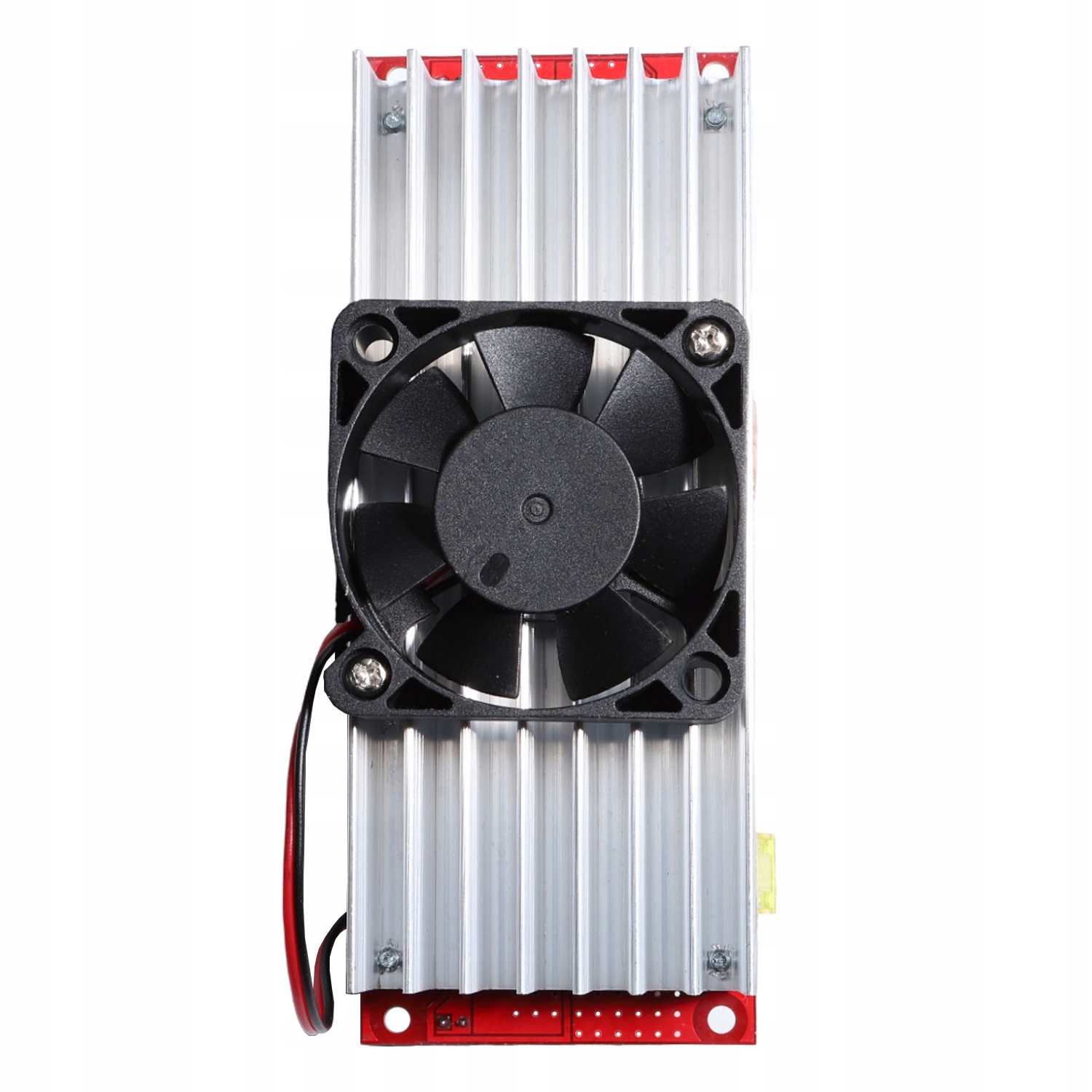

1. Використовуючи радіатор з реберами, ефективність охолодження дуже хороша, а вихідна потужність вища (з 48 В вхідної напруги та вентилятора на вентилятору може досягти приблизно 1800 Вт).

2. Вентилятор з регульованою температурою в поєднанні з вентилятором з гідравлічним підшипником забезпечує дуже хороший баланс між рівнем шуму та ефективністю охолодження. При низькому навантаженні вентилятор не обертається, а при високому навантаженні та температурі близько 60 градусів вентилятор вмикається автоматично. Це дозволяє ефективно зменшити шум і продовжити життя.

3. Ізоляція основного транзистора потужності виготовлена ​​з високоякісного оксиду алюмінію, теплопровідність якого в 10 разів більша, ніж звичайна ізоляційна прокладка.

4. В великому корпусі використовували силовий транзистор від 100 V 210 A-247, який характеризується великим джерелом живлення та хорошою динамічною реакцією.

5. Подвійне магнітне кільце, виготовлене із заліза, кремнію та алюмінію великих розмірів, з 4 проводами, виготовленими з чистої міді, покритої лаку, низьким теплом та високою ефективністю.

6. Повністю нова конструкція, ефективність конверсії до 98,1%.

7. Мульти -швидкий потенціометр 3296 Вт, висока точність регулювання, незначні відхилення.

8. Вибірка вихідного струму з міді Konstantowa, постійний струм, незначні відхилення температури.

9. Регульований захист від занадто низької напруги, ефективно захищає різні типи акумуляторів, також може використовуватися в сонячних ваннах.

10. Функція твердого струму може бути використана для збільшення напруги в електромобілях, зарядних акумуляторів тощо

11. Три 20 - запобіжники, підключені паралельно захист від ризику, пов'язаного з випадковим вихідним коротким колом.

12. Три діоди сигналізації: занадто низька напруга, переповнення, джерело живлення, робочий стан, видимий на перший погляд.

13. Конденсатори високої частоти використовують вхідні та вихідні, що забезпечує низький вихід, низьке нагрівання та тривалий термін експлуатації.

14. Вхід і вихід оснащені новими керамічними конденсаторами MLCC, що значно зменшує вихідні прокладки, що становить близько 100 мВ при перетворенні 48 В до 72 В 4 а.

1. Наприклад, якщо акумулятор електричного транспортного засобу має напругу 48 В, його можна збільшити до 60 В, щоб живити електромобіль, що збільшить його швидкість та прискорення.

2. Зарядка електричного велосипеда (1: Наприклад, якщо у вас є невикористаний 12 В або 24 В акумулятор, ви можете підключити його до цього джерела живлення, щоб збільшити напругу для зарядки початкового акумулятора, що еквівалентно до зарядного пристрою до електромобіля.

3. Напруга акумулятора може бути збільшена так, що електромобіль їздить швидше, але ви не повинні перевищувати 10 В.

4. Підвищення та стабілізація напруги сонячної панелі.

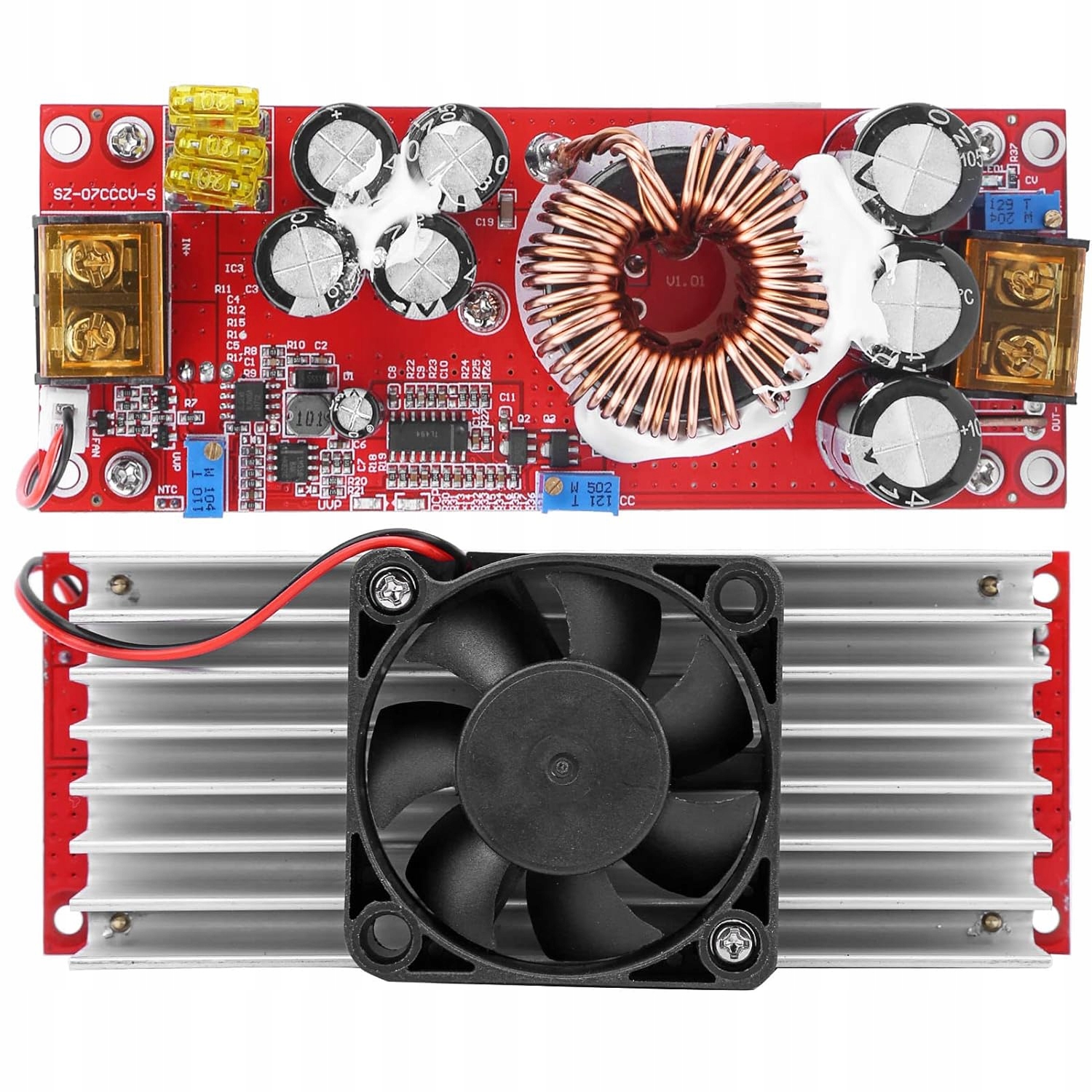

Після підключення джерела живлення та за відсутності навантаження використовуйте потенціометр "v-adj" на виході (позначене на малюнку нижче). Повернення вправо збільшує напругу, а лівий поворот зменшує напругу. Через велику ємність вихідного конденсатора реакція на зміну вихідної напруги з високої до низької буде незначно затягнута. Рекомендується використовувати невеликі зміни регулювання. (Напруга вихідної напруги за замовчуванням встановлена ​​на 19 В. Якщо вам потрібна інша напруга, будь ласка, інформація або залиште потенціометр "CC A-ADJ" праворуч до потрібного струму. Під час зарядки акумуляторів, після повного розряду акумулятора, підключіть його до виходу та встановіть CC A-ADJ до потрібної електроенергії. При зарядці використовуйте повністю вивантажені батареї, оскільки чим більше енергії в акумуляторі, тим менший струм зарядки. Значення вихідного струму за замовчуванням становить 3 A. Не регулюйте струм на коротке замикання, оскільки структура модуля схеми, що збільшує напругу, не дозволяє регулювати через коротке замикання.

Захист від низького заряду акумулятора спрямований на запобігання надмірному розряду акумулятора, коли джерело живлення є акумулятором, а пошкодження модуля живлення та акумулятора в результаті занадто низької напруги акумулятора. Якщо імпульсний живлення, також слід встановити захист від низької напруги.

Перший метод: Наприклад, встановивши захист від низького заряду акумулятора 12 В. Підключіть напругу 10 В до входу модуля живлення та з плоскою викруткою, відрегулюйте RV1 (повернувши праворуч, збільшіть значення захисної напруги та повернення ліворуч) до зменшення UVLE. У цей момент напруга захисту від низького заряду акумулятора становить 10 В. Коли напруга акумулятора падає до 10 В, модуль живлення не вмикається (вхідна напруга дорівнює вихідній напрузі). Тільки коли вхідна напруга перевищує 10 В, джерело живлення автоматично вмикається і збільшує напругу.

Другий метод: Підключіть акумулятор або пульс імпульсу до входу. Якщо діод UVLO на пластині не світить, поверніть потенціометр RV1 у протилежному напрямку, щоб переміщувати за годинниковою стрілкою, щоб діод УВЛо почав світити, а потім повернути потенціометр двома оборотами в напрямку, що відповідає руху вказівок годин. Якщо діод UVLO світить, поверніть потенціометр RV1 у напрямку, що відповідає руху годинника, так що діод УВЛо виходив, а потім поверніть потенціометр два обороти. (Для напруги від 8 В до 45 В)

2. Коли використовується як джерело живлення, що збільшує напругу в електромобілях, вхідна напруга повинна бути не менше 24 В. Потужність електромобіля повинна бути менше 500 Вт. Оскільки двигун електромобілів є індукційним навантаженням, під час запуску і під час руху в гору, струм може бути дуже високим. Забезпечити достатнє джерело живлення.

3. При використанні акумуляторів, імпульсних джерел живлення, сонячних батарей, генераторів тощо як джерело введення, рівень захисту акумулятора повинен бути зменшений, інакше акумулятор та джерело живлення можуть бути пошкоджені.

4. Під час тривалої роботи з високим струмом та повним навантаженням зверніть увагу на вентиляцію та розрядок тепла, щоб продовжити обслуговування джерела живлення.

4. Блок живлення може лише збільшити напругу, не може знизити його, він не може постачати електричні пристрої з нижчою напругою, ніж вхідна напруга, наприклад Зарядка акумулятора 12 В з акумулятором 24 В або зарядними конденсаторами. Пошук живлення світлодіодів з напругою, нижчою, ніж вхідна напруга.

5. Не працюйте тривалий час при повному навантаженні, під час безперервної роботи 20% резерву потужності слід залишити та розрядити тепло і піклуватися про тепло.

1. Чому мій модуль має таку форму?

Відповідь: Наш модуль був розроблений таким чином, щоб його можна було легко прикріпити безпосередньо на пристрої. Його можна прикріпити до пристрою з чотирма мідними публікаціями.

2. Яка продуктивність модуля? Чи можу я використовувати його в акумуляторах, які потребують дуже високої продуктивності?

Відповідь: Продуктивність цього модуля дуже висока. У наших тестах він досяг максимуму 98,1%.

3. Чи має модуль живлення захист від короткого замикання? Чи буде випадкове коротке замикання на виході під час використання? У разі короткого замикання на виході запобіжник спалить і відновити модуль, його потрібно замінити. Під час використання будьте обережні та намагайтеся уникати коротких схем.

【багатофункціональність】 Завдяки функції захисту від зворотного з'єднання вхідних полюсів та постійної функції струму може бути використана для зміцнення акумуляторів автомобілів, зарядних акумуляторів тощо

【високої ефективності та надійності. Підходить для високоефективних світлодіодів, двигунів, цифрових продуктів, регуляторів напруги сонячної панелі тощо.

Посилення та стабілізація сонячних батарей. Завдяки функції постійного струму він може бути використаний для поповнення акумуляторів автомобілів, зарядки акумуляторів тощо.

Основна утеплення живлення виготовлена ​​з високоякісного оксиду алюмінію, провідність тепла якої в 10 разів більша, ніж у випадку традиційних утеплювальних килимків.
