Перетворювач живлення xCOAX3-SET-BOX

Набір активних перетворювачів для передачі Ethernet і PoE через коаксіальний, 1 канал 100 Мбіт/с, PoE IN 802.3at/af або Passive (xCOAX3-SW), PoE OUT Passive (xCOAX3-CAM-BOX), діапазон до 500 м, версія BOX з кутовим роз’ємом BNC дозволяє встановити xCOAX3-CAM-BOX в основу камери, роз’єми RJ45/BNC_F

Найважливіші характеристики та функції:

• можливість встановлення приймача в базі камери чи іншій інсталяційній коробці
• дальність передачі через коаксіальний кабель до 500м зі швидкістю 100 Мбіт/с< /li>
• стійкість до перешкод і функція сторожового таймера в каналі COAX
• можливість живлення від комутатора PoE 802.3at/af або PoE PASSIVE (xCOAX3-SW)
• можливість живлення приймачів PoE 802.3at/af або PoE PASSIVE
• загальна потужність до 30 Вт на всьому шляху живлення
• дуже низьке енергоспоживання - 1,35 Вт вся доріжка
• маленький розмір модулів
• чітка оптична індикація стану живлення та передачі даних
• просте та швидке введення в експлуатацію без необхідності налаштування параметрів

Набір включає:

• xCOAX3-SW
• xCOAX3-CAM-BOX

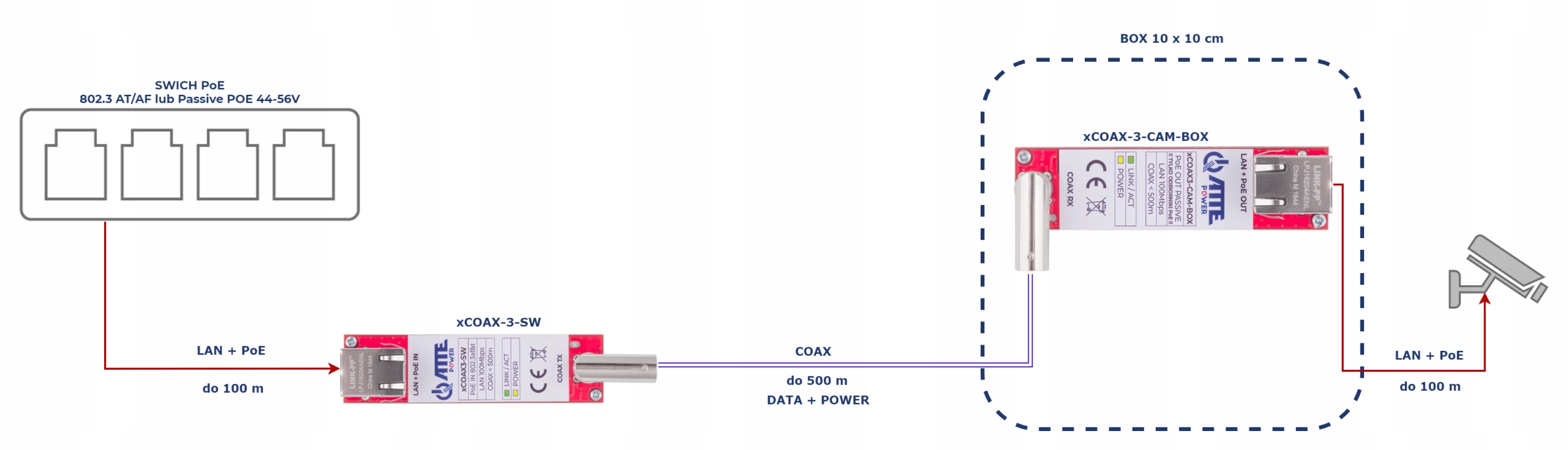

xCOAX3-SET-BOX- це набір активних перетворювачів для передачі даних від мережі Ethernet і джерела живлення PoE через типовий коаксіальний кабель, який використовується в аналоговому моніторингу. Пристрої дозволяють встановлювати PoE IP-камери в місцях, де заміна існуючого коаксіального кабелю неможлива або нерентабельна. Модуль xCOAX3-SW живиться від будь-якого комутатора PoE (порт RJ45) і через коаксіальний кабель, що забезпечує двонаправлений мережевий зв’язок і забезпечує живлення модуля xCOAX3-CAM. Максимальна довжина коаксіального кабелю становить 500 м. Камеру або інший приймач PoE можна під’єднати до порту RJ45 модуля xCOAX-CAM у кінці лінії.

Версія BOX (кутове розташування роз’єму BNC) полегшує установку модуля xCOAX3-CAM-BOX в основу камери або іншу інсталяційну коробку.

Полікарбонатний корпус - це продумане рішення, яке забезпечує теплоізоляцію та мінімальні габарити пристрою. Невеликий розмір надає ширші можливості для вибору місця установки.

ТЕХНІЧНІ ДАНІ:

Порти LAN

1 порт RJ45 100 Мбіт/с

З'єднувачі

RJ-45 і BNC (гніздо)

Функції порту 1/2

xCOAX3-SW

ВХІД PoE (джерело живлення доріжки):

• ПАСИВНИЙ (до 30 Вт), 802.3at (до 30 Вт), 802.3af (до 15 Вт)
• ПІНИ PoE: 1,2 (V+/-) 3,6 (V+/-) та/або 4,5 (V+/-) 7,8 (V+/-)

Функції порту 2/2

xCOAX3-CAM-BOX

PoE ВИХІД (джерело живлення для приймачів PoE):

• ПАСИВНИЙ (до 30 Вт), 802.3at (до 30 Вт), 802.3af (до 15 Вт)
• ПІНИ PoE: 4,5 (V+) 7,8 (V-)

Сигнали роботи

Світлодіодний порт RJ45 (жовтий) – джерело живлення є

Світлодіодний порт RJ45 (зелений) - зв'язок і передача даних у тракті LAN

Світлодіод на роз'ємі BNC (зелений) - зв'язок і передача даних у каналі COAX

Напруга живлення

xCOAX3-SW:

44 ... 56 В постійного струму

Вихідна напруга

xCOAX3-CAM-BOX (для пристроїв PoE):

Vout = Vin (44 ... 56 VDC)

Енергоспоживання

1,35 Вт (уся доріжка)

Довжина коаксіального кабелю

< 500 м - відстань xCOAX3-SW до xCOAX3-CAM-BOX

Довжина мережевого кабелю

< 100 м - відстань SWITCH PoE до xCOAX-SW

< 100 м - відстань xCOAX3-CAM-BOX до КАМЕРИ

Безпека

Порти LAN і BNC:

Захист від перенапруги

xCOAX3-SW:

Захист від короткого замикання 0,7 A з автоматичним відновленням

Дизайн корпусу

Полікарбонат

Рівень захисту

IP20

Робоча температура

-25°C...+65°C

Розміри

xCOAX3-SW - 106 x 24 x 21,5 мм

xCOAX3-CAM-BOX - 90 x 35 x 21,5 мм

Вага

xCOAX3-SW - 0,03 кг

xCOAX3-CAM-BOX - 0,03 кг
