Набір для передачі через LAN + PoE за допомогою 2 кабелів ATTE ETH-2wire-SET - 100 Мбіт/с до 300 м

Набір для передачі через LAN + PoE через 2 кабелі 100 Мбіт/с на відстані до 300 м

ETH-2wire-SET - це набір активних перетворювачів для передачі даних з мережі Ethernet і джерела живлення PoE за допомогою 2-х проводів, наприклад однієї пари витої пари UTP.

Пристрої дозволяють встановлювати камери або інші IP-пристрої PoE в місцях, де заміна існуючого кабелю неможлива або нерентабельна. Модуль ETH-2wire-TX живиться від будь-якого комутатора PoE (порт RJ45), а потім через 2 дроти, що забезпечує двонаправлений мережевий зв’язок і живлення модуля ETH-2wire-RX. Максимальна довжина кабелів у 2-провідній трасі становить 300 м. Камеру або інший приймач PoE можна підключити до порту RJ45 модуля ETH-2wire-RX в кінці лінії. Пристрої можна додатково живити від гвинтових роз'ємів POWER.

Полікарбонатний корпус - це продумане рішення, яке забезпечує теплоізоляцію та мінімальні габарити пристрою. Невеликий розмір дає широкі можливості для вибору місця установки.

Залежно від обраного режиму роботи перетворювачів живлення їх і підключених до них пристроїв може здійснюватися кількома способами. Живлення від PoE або від зовнішнього джерела живлення. Як від передавача ETH-2wire-TX, так і від приймача ETH-2wire-RX. Розширене налаштування для різних режимів роботи, реалізоване за допомогою перемичок, детально описано в інструкції до пристрою.

Технічні дані:

• Порти LAN: 1 порт RJ45 100 Мбіт/с
• З’єднувачі:

  RJ-45

  Гвинтова планка - дроти 0,32-3,3 мм2 (22-12 AWG)

• Функції порту ETH-2wire - TX:

  PoE IN (живлення від лінії PoE): ПАСИВНИЙ (до 30 Вт), 802.3at (до 30 Вт), 802.3af (до 15

  POE PINS) : 1,2 (V+/-) 3,6 (V+/-) та/або 4,5 (V+/-) 7,8 (V+/-)

• Функції порту ETH - 2wire-RX:

  PoE OUT (джерело живлення для приймачів PoE): ПАСИВНЕ

  PIN-роз’єм PoE: 4,5 (V+) 7,8 (V-)

• Функції порту ETH-2wire:

  POWER (живлення): альтернативне джерело живлення до доріжки, коли PoE недоступне

  DATA (лінія 2wire): передача даних і живлення через 2 кабелі

• Індикація роботи:

  Світлодіодний порт RJ45 (жовтий) - джерело живлення є

  Світлодіодний порт RJ45 (зелений) - посилання і передача даних у тракті LAN

  Світлодіод 1 (зелений) - з’єднання та передача даних у тракті 2Wire

• Напруга живлення:

  ETH-2wire-TX:

  Vin PoE = 44 ... 56 В постійного струму

  Vin POWER = 24 ... 56 В постійного струму

  ETH-2wire-RX:

  Vin = 24 ... 56 В постійного струму

• Вихідна напруга: Vout = Vin
• Керування живленням:

  ETH-2WIRE-RX

  перемички - відповідно до таблиці конфігурації на етикетці та в інструкція

• Енергоспоживання: 1,35 Вт (уся доріжка)
• Довжина кабелю 2WIRE:

  Максимальна відстань ETH -2wire-TX до ETH-2wire-RX (роз'єми DATA):

  < 300 м - 2 одинарних кручених дроти, наприклад 1 пара витої пари UTP

  < 100 м - 2 окремі розкручені дроти, наприклад OMY 2x0,75 мм

• Довжина мережевого кабелю:

  < 100 м - відстань SWITCH PoE до ETH-2WIRE-TX

  < 100 м - відстань ETH-2WIRE-RX до приймача PoE

• Захист:

  LAN та DATA: захист від перенапруги

  POWER: Захист від зворотної полярності

  PoE IN порт: Захист від перевантаження при 0,6A

• Конструкція корпусу: Полікарбонат
• Ступінь захисту: IP20
• Робоча температура: -25°C...+65°C
• Розміри:

  ETH-2WIRE-TX - 51 x 51 x 22 мм

  ETH-2WIRE-RX - 51 x 51 x 22 мм

• Вага:

  ETH-2WIRE-TX 0,025 кг

  ETH-2WIRE-RX 0,025 кг

Розроблено та виготовлено в Польщі.

Приклади застосування

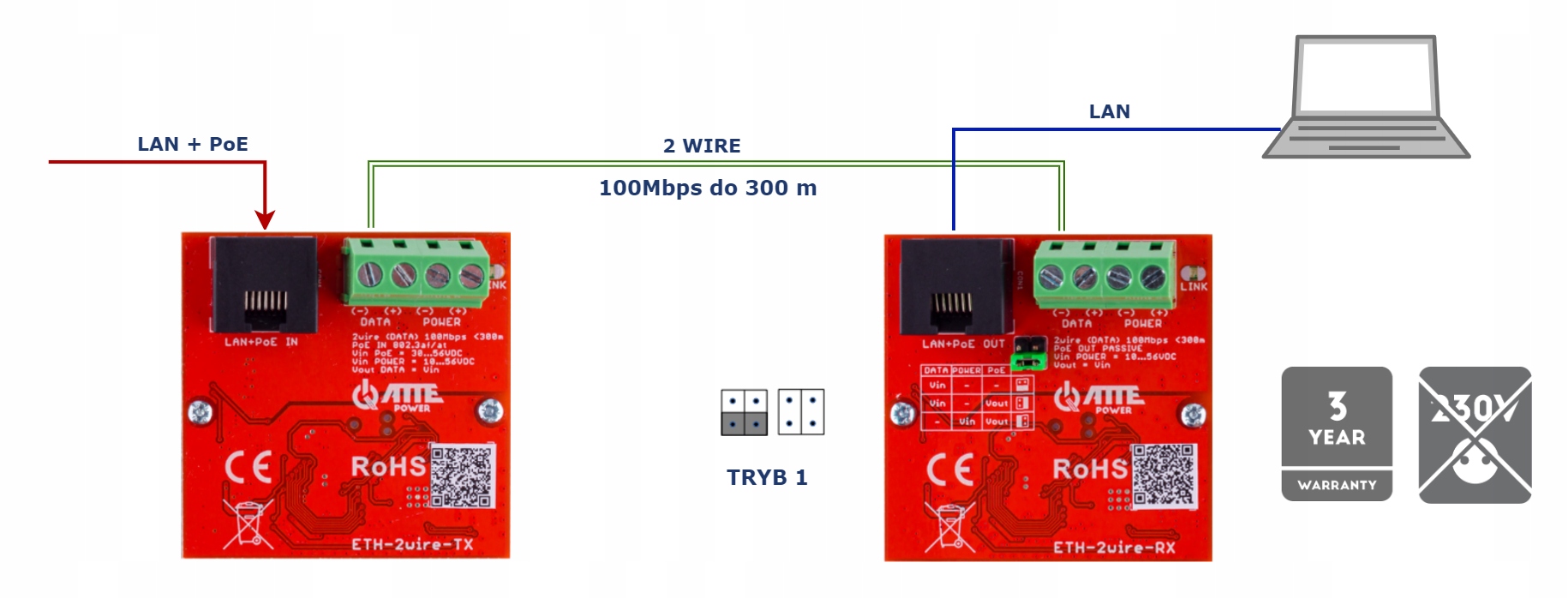

РЕЖИМ 1

Приклад конфігурації набору в режимі 1 - приймач без живлення PoE

РЕЖИМ 2

Камера живиться від PoE через канал 2WIRE. У такій конфігурації слід звернути увагу на перепади напруги в доріжці 2WIRE. Бюджет PoE для камери залежить від діаметра проводів і довжини використовуваного кабелю.

РЕЖИМ 2

Камера живиться від PoE через канал 2WIRE. У такій конфігурації слід звернути увагу на перепади напруги в доріжці 2WIRE. Бюджет PoE, який постачається камері, залежить від діаметра проводів використовуваного кабелю. Передавач і приймач ETH-2WIRE працюватимуть правильно в діапазоні напруги 24-56 В, однак камера, підключена до приймача, зазвичай потребує живлення PoE 44-56 В. Ці фактори слід враховувати при виборі напруги живлення передавача ETH10-2WIRE-TX.Ми рекомендуємо використовувати блок живлення APS-90-550-OF або перетворювач ASUC-100-550-OF у випадку систем із резервним живленням.

РЕЖИМ 3

Камера живиться за допомогою PoE безпосередньо від приймача ETH-2WIRE-RX. Приймач ETH-2WIRE-RX працюватиме належним чином у діапазоні напруги DC IN 24-56 В, однак камера, підключена до приймача, зазвичай вимагає джерело живлення PoE 44-56V. Ці фактори слід враховувати при виборі напруги живлення для приймача ETH-2WIRE-RX. Передавач ETH-2WIRE-TX може працювати з будь-яким стандартом PoE у цій конфігурації

РЕЖИМ 3

Камера живиться за допомогою PoE безпосередньо від приймача ETH-2WIRE-RX. Приймач ETH-2WIRE-RX працюватиме правильно в діапазоні напруги 24-56 В, однак камера, підключена до приймача, зазвичай потребує PoE живлення 44-56В. Ці фактори слід брати до уваги при виборі напруги живлення приймача ETH-2WIRE-RX.У цій конфігурації передавач ETH10-2WIRE-TX може працювати з джерелом живлення DC IN 24-56V, підключеним до роз'єму POWER.
