ПРОФЕСІЙНА ПАЯЛЬНА СТАНЦІЯ TOUCHBGA IR6000 + HR6000 2в1 3250 Вт

МОДЕЛЬ ІЗ ВЕРХНІМ ІЧ-ОБІГРІВАЧЕМ, ГРІЄЧИМ ПОВІТРЯМ ТА USB-ПОРТОМ

TOUCHBGA IR6000 2in1 - це професійна станція для розбирання та збирання систем BGA, SMD, uBGA, CBGA, CCGA, CSP, QFN, MLF, PGA, встановлених за допомогою Технологія свинцю та без свинцю.

Станція використовується для обслуговування материнських плат комп'ютерів, ноутбуків, консолей, мобільних телефонів, навігацій, автомобільних модулів і контролерів і багатьох інших пристроїв, завдяки чому вона займає міцне місце в усіх електронних або GSM послугах.

Це ідеальна станція як перша машина в сервісі. Часто він також працює в парі з іншими станціями, забезпечуючи безперебійність роботи та охоплюючи своїм функціоналом широкий спектр пристроїв для ремонту.

Остання модель станції IR6000 оснащена додатковим верхнім нагрівачем гарячого повітря потужністю 1000 Вт (у стандартній комплектації) та портом USB.

Загальна потужність ІЧ обігрівачів становить 2250 Вт (нижні 1800 Вт + верхні 450 Вт) або 2800 Вт (нижні 1800 Вт ІЧ + верхні 1000 Вт). Останній варіант особливо рекомендований для менших ламінатів, які зустрічаються, наприклад, в автомобільній електроніці, або для делікатних і менших моделей систем BGA.

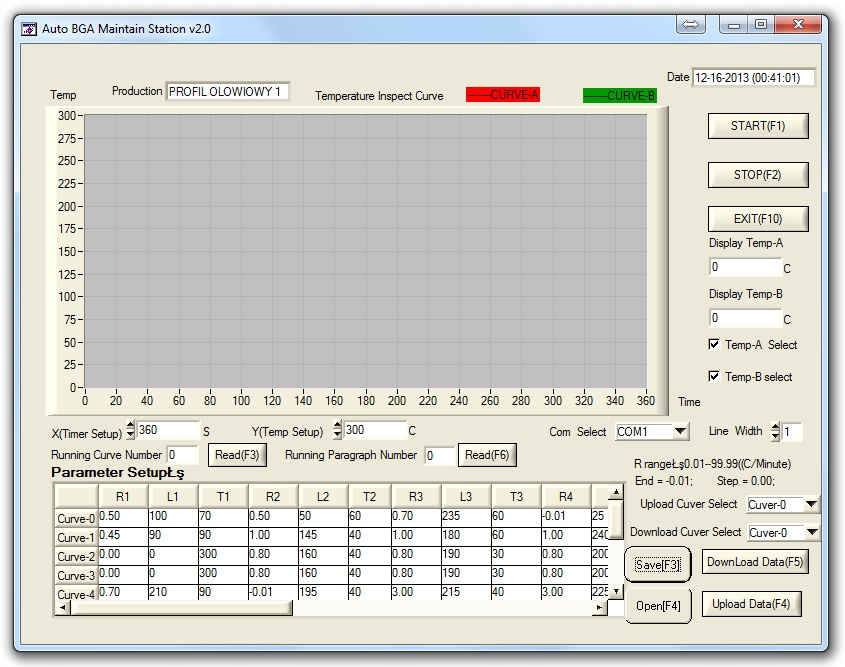

Крім того, остання модель станції оснащена USB портом, тому немає необхідності використовувати адаптери RS232-USB. Робота на рівні ПК дозволяє точно контролювати профілі нагріву за допомогою графічної візуалізації на графіку встановленої та досягнутої температури. На рівні програмного забезпечення ви також можете вмикати та вимикати станцію, а також завантажувати або читати заданий перевірений профіль із пам’яті програматора. Відповідне програмне забезпечення міститься на компакт-диску.

Станція IR6000 забезпечує незалежний нагрів спаюваного елемента зверху (темне інфрачервоне або гаряче повітря) і знизу (також темне інфрачервоне) з можливістю попереднього програмування температур. Ми можемо, наприклад, «розмістити» BGA-кульки в системі, увімкнувши лише верхній нагрівач.

Температури нижнього та верхнього нагрівачів зчитуються на дисплеях у реальному часі.

Верхній нагрівальний елемент можна запрограмувати до 10 профілів, по 8 кроків для кожного з них.

Кожен крок (блоки налаштування) складається з таких параметрів:

• r - швидкість підвищення температури з часом,
• L - задана температура,
• d - час для підтримки температури на заданому кроці.

Нижній нагрівач може мати попередньо запрограмовану температуру, яку він підтримує автоматично, коли вона досягається.

Реально досягнуті температури забезпечують датчики на нагрівачі (внизу) і додаткова точна і швидка термопара (вгорі), підключена до роз'єму на передній панелі станції. Якщо під’єднано повітряний обігрівач, він має вбудовану термопару, а підключений датчик температури на передній частині корпусу станції автоматично від’єднується.

Підсумовуючи, нижній і верхній нагрівачі управляються незалежно, а про закінчення процесу паяння/відпаювання сигналізує відповідний звуковий сигнал.

Верхній нагрівальний елемент можна регулювати по вертикалі та горизонталі. Плати кріпляться за допомогою монтажних рейок, які входять в комплект.

Крім того, станція оснащена регульованим світлодіодним підсвічуванням достатньої потужності для освітлення робочої зони.

Основний тримач друкованої плати оснащений V-подібними пазами, що забезпечує швидке та стабільне складання плати та великий діапазон регулювання.

Елементи всередині станції захищені від тепла нижнього нагрівача металевим листом товщиною 2 мм, а вентиляція всієї електроніки забезпечується вентиляційними отворами з обох сторін і ефективним вентилятором, який працює без зупинки після живлення ввімкнено. Виміряна температура на програматорах, коли нижній нагрівач досяг 200C була 20C!!!

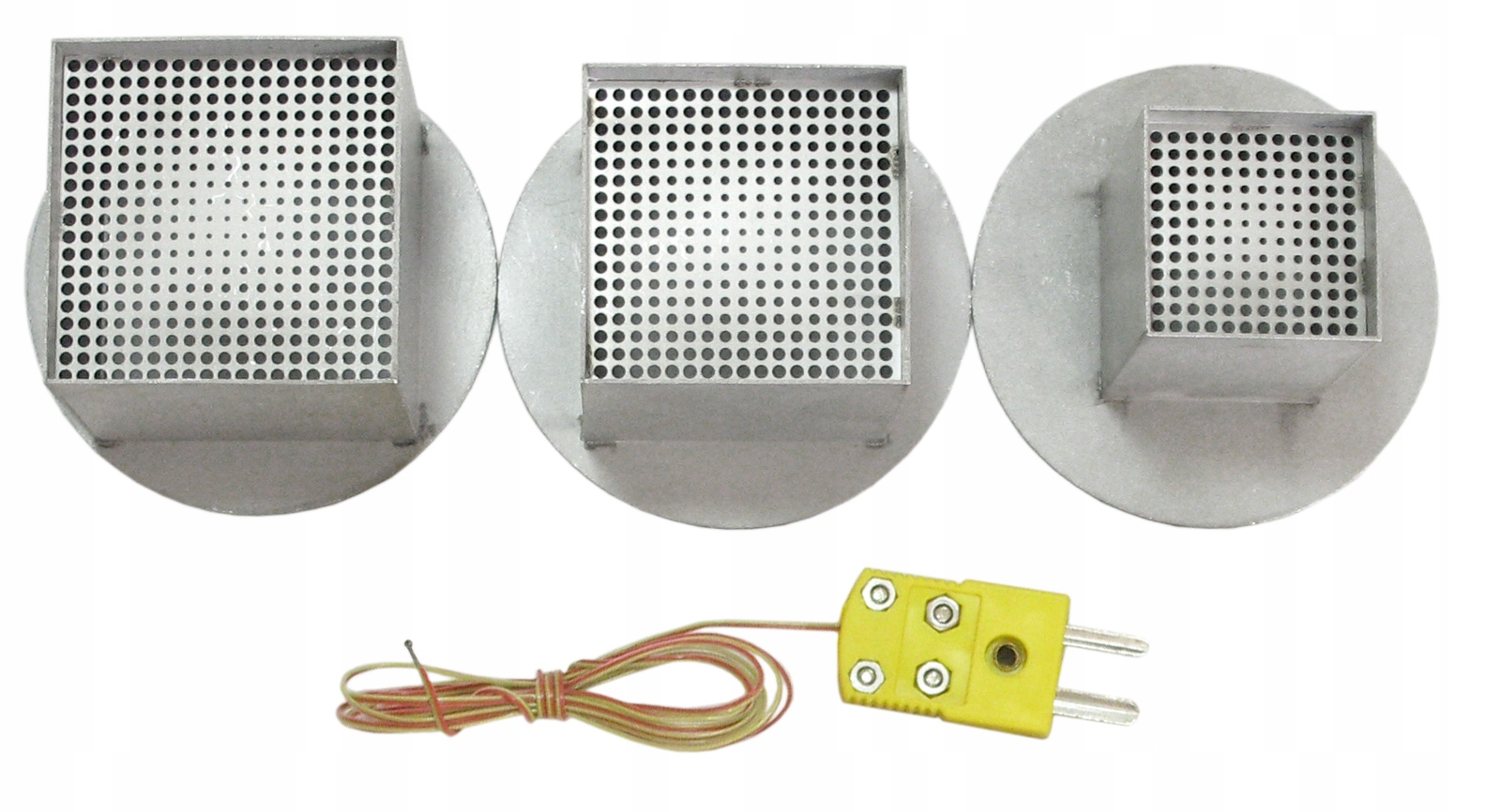

Набір містить 3 форсунки для гарячого повітря, прикріплені магнітом.

Технічні дані:

• Сумарна потужність усіх нагрівальних елементів: 3250 Вт
• Загальна потужність нагріву для підключеного верхнього ІЧ-нагрівача: 2250 Вт
• Загальна потужність нагріву для підключеного верхнього нагрівача HOTAIR: 2800 Вт
• Верхній ІЧ-нагрівач: 450 Вт
• Верхній нагрівач HOTAIR: 1000 Вт
• Нижній нагрівач: 1800 Вт (3x600 Вт)
• Макс. розмір макета: 80x80 мм
• Макс. Розмір друкованої плати: 400x305 мм
• Розміри верхнього ІЧ-випромінювача: 80x80 мм
• Розмір сопла HOTAIR: вибір
• Розміри нижнього нагрівача: 3 шт. 60x200 мм
• Розмір нижньої зони нагріву: 205x210 мм
• Керування верхнім нагрівачем: контролер PLC, точність 0,5% із сигналізацією (можливість програмування 10 профілів нагрівання)
• Керування нижнім нагрівачем: точний контролер, точність 0,5% без сигналізації
• Вентильований верхній нагрівач: перемикач
• Вентильований нижній нагрівач: постійно вмикається після запуску пристрою
• Зв'язок із ПК: порт USB (кабель у комплекті)
• Розміри пристрою (ширина/глибина/висота): 450x340x430 мм
• Електроживлення: 220 В/230 В 50/60 Гц
• Вага нетто: 12 кг

Набір включає:

• Паяльна станція IR6000
• штатив для кріплення друкованих плат + 4 тримачі для нестандартних плат
• верхній ІЧ-нагрівач + HOTAIR
• Насадки HOTAIR: 3 шт.
• Термопара K
• кабель для зв'язку з ПК (USB)
• CD з програмним забезпеченням для керування станцією з ПК
• Посібник англійською мовою, докладні інструкції для програматорів ALTEC PC410, REX C-100
• Польська інструкція + інструкція з програмування 14 профілів (етилований, безсвинцевий процес, XBOX, PS3, оплавлення, «розміщення» свіжих BGA-кульок) для HR та ІЧ-нагрівачів
• профілі опалення, підготовлені на компакт-диску, готові до завантаження на станцію за допомогою програмного забезпечення, що входить до комплекту.

Налаштовані кронштейни PCB/PBA включені!

Можливість придбати додаткові опори, що забезпечують більшу стабільність PCB/PBA під час процесів пайки.

За бажанням Покупця можливе програмування зразків паяльних профілів в станції перед відправкою.
