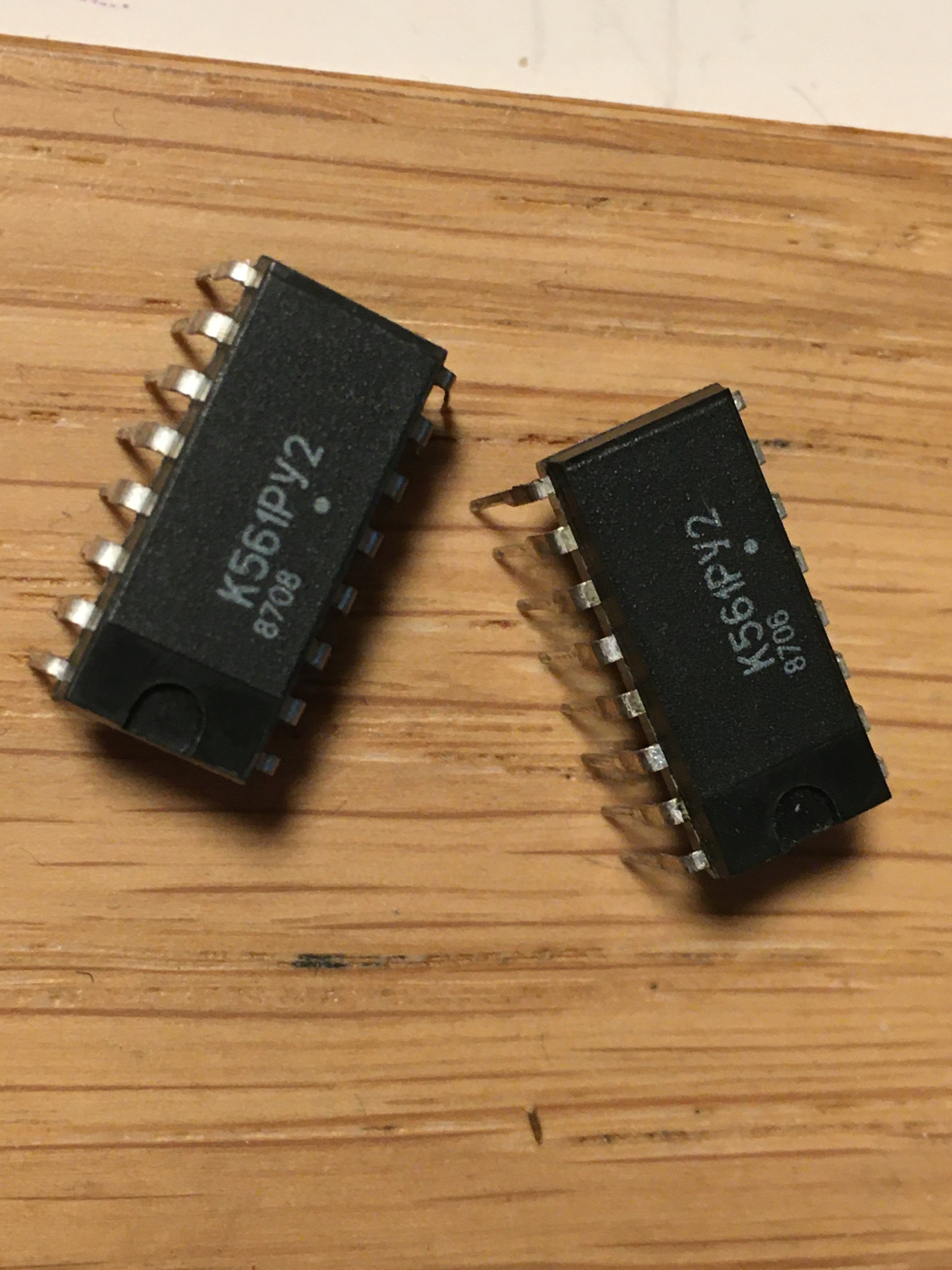

Pamięć statyczna K561PY2; CMOS; 256 bit x 1
- Час доставки: 7-10 днів
- Стан товару: новий
- Доступна кількість: 9
Покупая «Pamięć statyczna K561PY2; CMOS; 256 bit x 1», вы можете быть уверены, что данный товар из каталога «Памяти» вы получите в срок 5-7 дней после оплаты. Товар будет доставлен из Европы, проверен на целостность, иметь европейское качество.
Статична пам'ять K561PY2; CMOS; 256 біт x 1. Схема для цифрових програм. Невикористана частина, ціна за 1 шт.
Технічні дані:
Напруга живлення Uzas: 6 - 12 В
Струм живлення Io (стан сну Z): 200 мкА
Струм живлення Iz (робочий): 50 мА
Вольт. низький вхід Uwe: < 0,6 В
Вольт. вхід у високому стані Uwe (залежить від напруги живлення): > 8,4 В
Вихідний струм у низькому стані Iwy: 2 мА
Вихідний струм у високому стані Iwy: 0 0,6 мА
Максимальна ємність, підключена до виходу C: 50 пФ
Час читання або запису: < 1,3 мкс
Робоча температура: від -10 до 70 градусів C
Опис контактів:
1 - адреса A0
2 - адреса A1
3 - адреса A2
4 - GND (земля)
5 - +Use (напруга живлення)
6 - адреса A3
7 - адреса A4
8 - не підключено
9 - адреса A5
10 - адреса A6
11 - адреса A7
12 - D - введення запису
13 - Q - вихід читання
14 - /Q - вихід читання (заперечення)
15 - /R, W - статус читання, запису
16 - /CS - вибір пам'яті
(A0 - A7 - адреса пам'яті)
Керування пам'ять:
/CS | /R , W | D | A0 - A7 | Q, /Q | Стан пам'яті
=== | ====== | ==== | ========= | ====== | ============
0 | 1 | 0 | адреса | ВІД | напишіть 0
------- | -------- -- | ------ | ---------------- | ----------- | ------------------
0 | 1 | 1 | адреса | ВІД | напишіть 1
------ | -- -------- | ----- | ----------------- | ----------- | -------------------
0 | 0 | X | адреса | Q, /Q | біт читання
------ | ---------- | ------ | ----------------- | ----------- | -----------------
1 | X | X | X | Z | неактивний
X - вхід неактивний
Z - вихід неактивний
