Осцилограф Hantek 6074BD 4x70MHz + генератор DDS

Код: 13576306932
Як замовити
15987 грн
Ціна вказана з доставкою в Україну
Товар є в наявності
ЯК ЕКОНОМИТИ НА ДОСТАВКЕ?
Замовляйте велику кількість товарів у цього продавця
ВСІ ТОВАРИ ПРОДАВЦЯ №13165540
Інформація
  • Час доставки: 7-10 днів
  • Стан товару: новий
  • Доступна кількість: 6

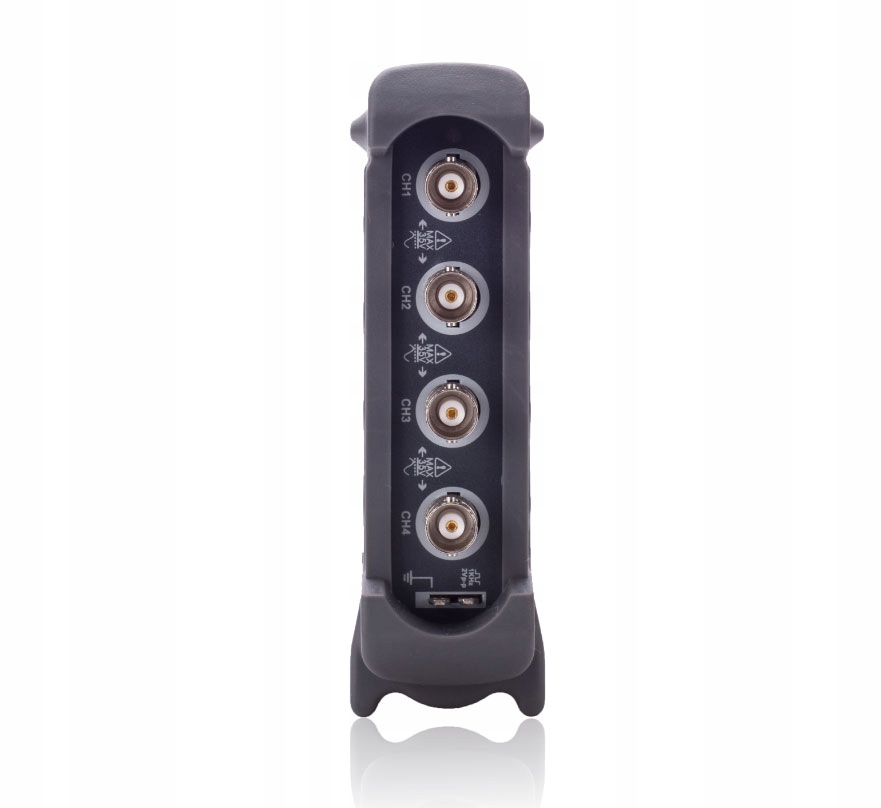

Цифровий осцилограф Hantek6074BD 4x70MHz + генератор DDS

HANTEK6000BDце нова серія цифрових осцилографів, "комп'ютерних" осцилографів, що підключаються до комп'ютера через порт USB. Осцилографи серії Hantek6000BD мають чотири канали аналогового введення. Вибірка в реальному часі становить 1GSa/с. Весь пристрій укладено в металевий корпус. Програмне забезпечення, що керує осцилографом, має ряд функцій, які полегшують повсякденну роботу під час виконання вимірювань. Програмне забезпечення працює в системах Windows і є простим і зрозумілим у використанні.

Безперечною перевагою осцилографів серії HANTEK6000BD є вбудований генератор довільних функцій DDS. Завдяки цьому ми маємо два пристрої, корисні для інженерів-електронників, в одному пристрої. У нас є можливістьгенерувати хвилі будь-якої форми.

приклад застосування - підключення:

вибрані технічні параметри Hantek6074BD:

  • цифровий осцилограф USB 2.0
  • смуга пропускання: 70 МГц
  • 4 канали з чотирма вхідними каналами
  • вибірка в реальному часі: 1GSa/с
  • алюмінієвий корпус
  • ВБУДОВАНИЙ ГЕНЕРАТОР DDS
  • 20 автоматичних вимірювань курсору
  • вимірювання курсору
  • функція FASS /FAIL
  • математичні функції та аналіз ШПФ
  • можливість збереження сигналів: EXCEL, BMP, JPG
  • можливість для читання збережених сигналів
  • діапазон регулювання чутливості до напруги: 2 мВ-10 В/поділ
  • діапазон налаштування часової бази: 2нс/под.-1000 с/под.
  • максимальна вхідна напруга : ±35Vpp
  • вертикальна роздільна здатність: 8 біт
  • довжина запису в пам’ять: 64k
  • функції запуску: Edge, Pulse, Video, Alternative (чергування)
  • осцилограф через USB має спільну мову з комп'ютером
  • підтримка операційних систем: Windows 7, Windows 8, Windows10

Технічні параметри:

  • Модель Hantek6074BD
  • смуга пропускання 70 МГц
  • кількість каналів 4 канали
  • вибірка в реальному часі 1GSa/с
  • довжина пам’яті 64K
  • точність розгортки ±50 ppm
  • діапазон розгортки 2ns/div-1000s/div ( 1-2-4 послідовності)
  • вхідний опір 1MΩ 25pF
  • діапазон чутливості до напруги 2mV/div～10V/div
  • вертикальна роздільна здатність 8 біт
  • діапазони чутливості до напруги, що відображаються

2мВ～10В/діл. при x1 датчику;

20мВ～100В/діл. при x10 датчику；

200мВ ～1000V/div @ x100 probe;

2V～10000V/div @ x1000 probe

  • типи тригерів Edge, Pulse, Video, Alternative
  • source запуск CH1, CH2, CH3, CH4
  • математичні операції +,-,x,÷,FFT, Invert
  • вимірювання курсору Cross, Trace, Horizontal, Vertical
  • автоматичні вимірювання

Vpp, Vamp, Vmax, Vmin, Vtop, Vmid, Vbase, Vavg, Vrms, Vcrms, Preshoot, Overshoot, Frequency, Period, Rise Time, Down Time, Positive Width , негативна ширина, робочий цикл

Генератор довільної форми сигналу – вбудований генератор функцій DDS:

  • частота форми сигналу постійного струму до 25 МГц
  • ЦАП 2K~200 МГц регульований
  • роздільна здатність по частоті 0,10%
  • кількість каналів 1Ch вихідний канал генератора
  • довжина сигналу 2KSa
  • вертикальна роздільна здатність 12 біт
  • стабільність частоти <30ppm
  • амплітуда сигналу ±3,5 В макс.
  • вихідний опір 50 Ω
  • вихідний струм 50 мА, Ipeak = 50 мА
  • Система BW 25M
  • гармонійні спотворення -50 дБн (1 кГц), -40 дБн (10 кГц)
