Alfa Smartledles

Відстань датчика сходів та рух 100 см 12 В

Цифровий, активний відбиваючий оптичний датчик з вузьким кутом виявлення та регульованим діапазоном, з 2 режимами роботи: Відстані та рух. Об'єкти або рух по сходах, коридорам, переходам до 130 см завширшки у співпраці з світлодіодними контролерами освітлення та іншим OC (відкритим колектором) (відкритим колектором). мікропроцесор, спеціалізована обробка сигналу та 2 режими роботи (відстань та рух) гарантують правильність роботи датчика в різних умовах (відкриті сходи, закриті). датчик сходів. Унікальний на ринку!

ВАЖЛИВО!

Чому датчики ALFA краще підходять для визначення руху на сходах, ніж інші датчики руху, доступні на ринку?

Більшість датчиків, які пропонуються на ринку, не підходять для сходів програми . Це або датчики PIR з широким кутом виявлення і необмеженою дальністю, що «ловлять» людей, що проходять повз сходи, або дешеві імпортні оптичні датчики (їх можна впізнати по жовтому кольорі), що не витримують параметрів, з занадто малим радіусом дії. , висока чутливість до відблисків, наприклад, від білої стіни навпроти, з витягнутою формою, що ускладнює установку, з утрудненим доступом до регулювання (на задній частині датчика), несумісність зі сходовими контролерами (різна напруга живлення). які деякі люди вирішують розробкою додаткових аматорських адаптерів, наприклад, у термозбіжних рукавах, які також мають високий рівень відмов. Ці дефекти практично дискваліфікують ці датчики для цього застосування.

Ми розробили датчики ALFA (також DELTA) smartLEDs у відповідь на прогалину на ринку в цій галузі. Вони на 100% виготовлені в Польщі. Вони характеризуються професійним виконанням (професійна друкована схема, збірка SMT і THT за безсвинцевою технологією, елементи від провідних виробників електронних компонентів) і високою якістю обробки сигналів. Датчик має регульований діапазон до 100 см, що підходить для більшості сходів.  (Для більш широких сходів ми рекомендуємо подвійний датчик DELTA smartLEDs із радіусом дії до 200 см).

Це єдині відомі нам датчики, які дійсно придатні для виявлення руху на сходах, і вони працюють чудово. також у складних умовах, незалежно від того, відкриті сходи (проходи) чи закриті, з білою стіною навпроти.  Вони мають дуже хороше співвідношення ціни та якості.

Властивості датчика Alfa

• На відміну від датчиків PIR, альфа -оптичний датчик має вузький кут виявлення та регульований діапазон і не бачить людей, крім того До встановленого діапазону (наприклад, поруч зі сходами).
• Доступні 2 режими роботи , що дозволяє правильно працювати незалежно від типу та побудови сходів:

1. Режим датчика відстань (базовий режим, ідеально підходить для відкритих сходів) - Виявлення об'єкта обумовлений виявленням світла, відбитого від об'єкта

2 . Режим датчика руху (Додатковий режим, що використовується, наприклад, у випадку, закритих сходами, закритою білою стінкою, відбиваючи світло) - виявлення руху об'єкта відбувається внаслідок виявлення зміни сигналу, відбитого від об'єкта

• Адаптація мікропроцесора до умов навколишнього середовища , усунення перешкод, завдяки якому датчик може працювати у складних умовах
• мало чутливості до видимого світла з навколишнього середовища та інфрачервоного випромінювання з інших джерел
• тихий , не містять галасливих реле

Технічні характеристики

• Діапазон: від 30 см до 100 см (на висоті людських стегон); Регульований кожні 10 см
• Кут виявлення: 15 °
• Пошук живлення: 8-24VDC (як правило, 12В)
• Вихід: NPN OC (Активний стан), Макс. 30 В 250 мА

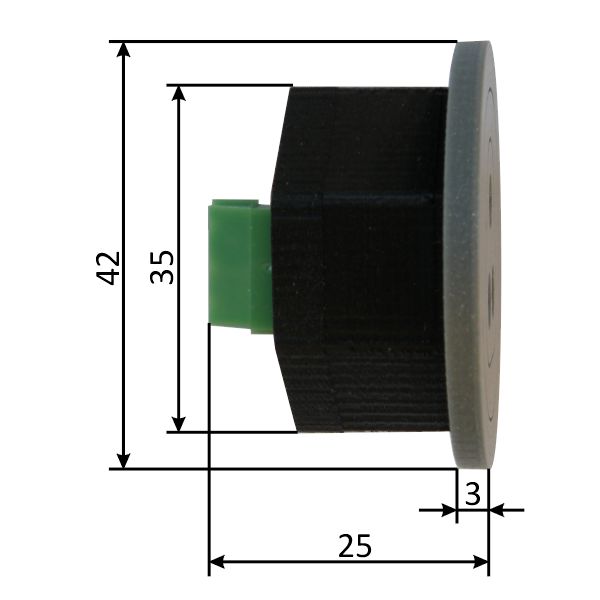

• Розміри: Діаметр покриття 40 мм, довжина 25 мм
• Споживання електроенергії: 0,12 Вт (для 12 В живлення)
• Споживання електроенергії: 10 мА
• Робоча температура: -10 ° C - +45 ° C
• Ступінь захисту: IP20
• Клас захисту: III
• Тип роботи: безперервна , всередині Пома.

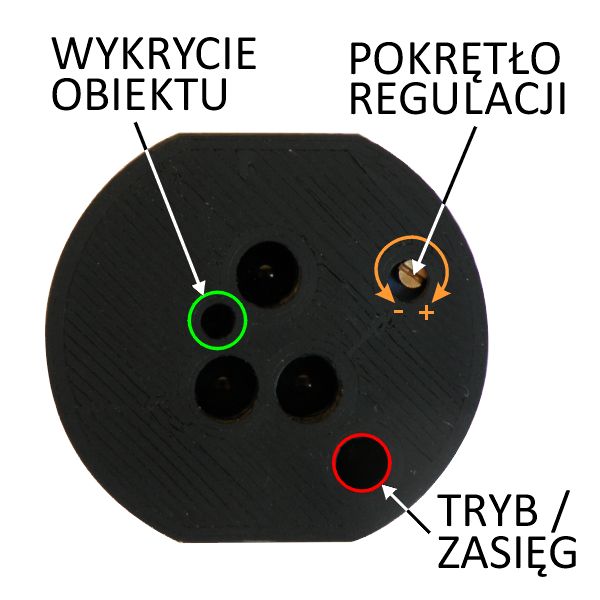

Зручний доступ до потенціометра та сигнальних діодів

на передній частині датчика, під знімною кришкою

• Регулювання діапазону - мульти -потенціометр повороту
• Індикація налаштування діапазону: червоний світлодіод
• Індикація виявлення об'єкта: зелений світлодіод
• Зміна режиму роботи: багатооборотний потенціометр і червоний LED

Спосіб налаштування датчика детально описано в посібнику користувача.

Примітка: рекомендується встановлювати датчики на висоті 80 см

Простий електричний монтаж

Клеми розташовані на клемній колодці на задній панелі датчика:

• +12 В – напруга живлення
• GND – заземлення джерела живлення 0 В
• OUT – цифровий вихід типу OC (NPN)

Smartleds Delta та Delta Plus датчики з діапазоном до 200 см
