OLED 1.3 "128x64 Blue SH1106 для Arduino
- Час доставки: 7-10 днів
- Стан товару: новий
- Доступна кількість: 16
Оплачивая «OLED 1.3 "128x64 Blue SH1106 для Arduino», вы можете быть уверены, что данное изделие из каталога «Принадлежности» будет доставлено из Польши и проверено на целостность. В цене товара, указанной на сайте, учтена доставка из Польши. Внимание!!! Товары для Евросоюза, согласно законодательству стран Евросоюза, могут отличаться упаковкой или наполнением.

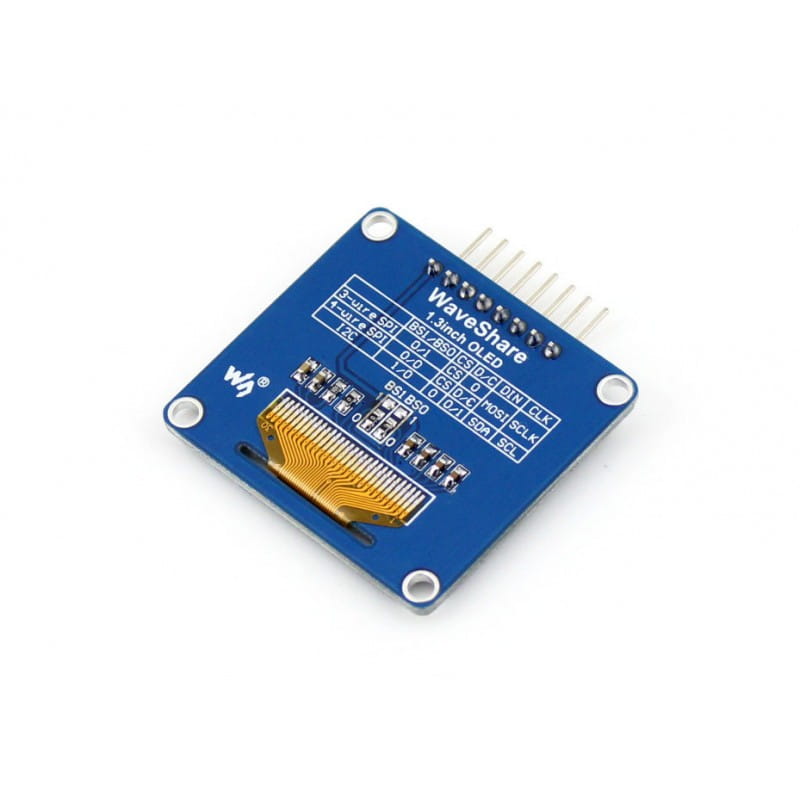

Графічний OLED-дисплей 1,3 дюйма, синій колір тексту, чорний фон. SPI, керування I2C. Спосіб зв’язку вибирається за допомогою точок пайки на друкованій платі модуля.
Специфікація
Контролер SH1106 Керування 3-провідний SPI, 4-провідний SPI, I2C Роздільна здатність 128*64 Розмір дисплея 1,3" Колір пікселя синій Кут огляду >160° Робоча температура (℃) -30~70 Температура зберігання (℃) - 30~ 80 Робоча напруга 3,3 В / 5 В
Опис пінів
PIN-НОМЕР СИМВОЛ ОПИС
Напруга живлення 1 VCC (вхідна потужність 3,3~5 В)
2 GND Земля
3 NC Не підключено
Введення даних 4 DIN
5 Вхід тактового сигналу CLK
Вибір мікросхеми 6 CS, активний – низький стан
7 D/C сигнал: команда\дані, низький рівень для команди, високий рівень для даних
8 RES Reset, активний – низький стан
Налаштування інтерфейсу зв'язку
Режим/інтерфейс BS0/BS1 DIN SCK 3-провідний SPI 1/0 MOSI SCLK 4-провідний SPI 0/0 I2C 0/1 SDA SCL
