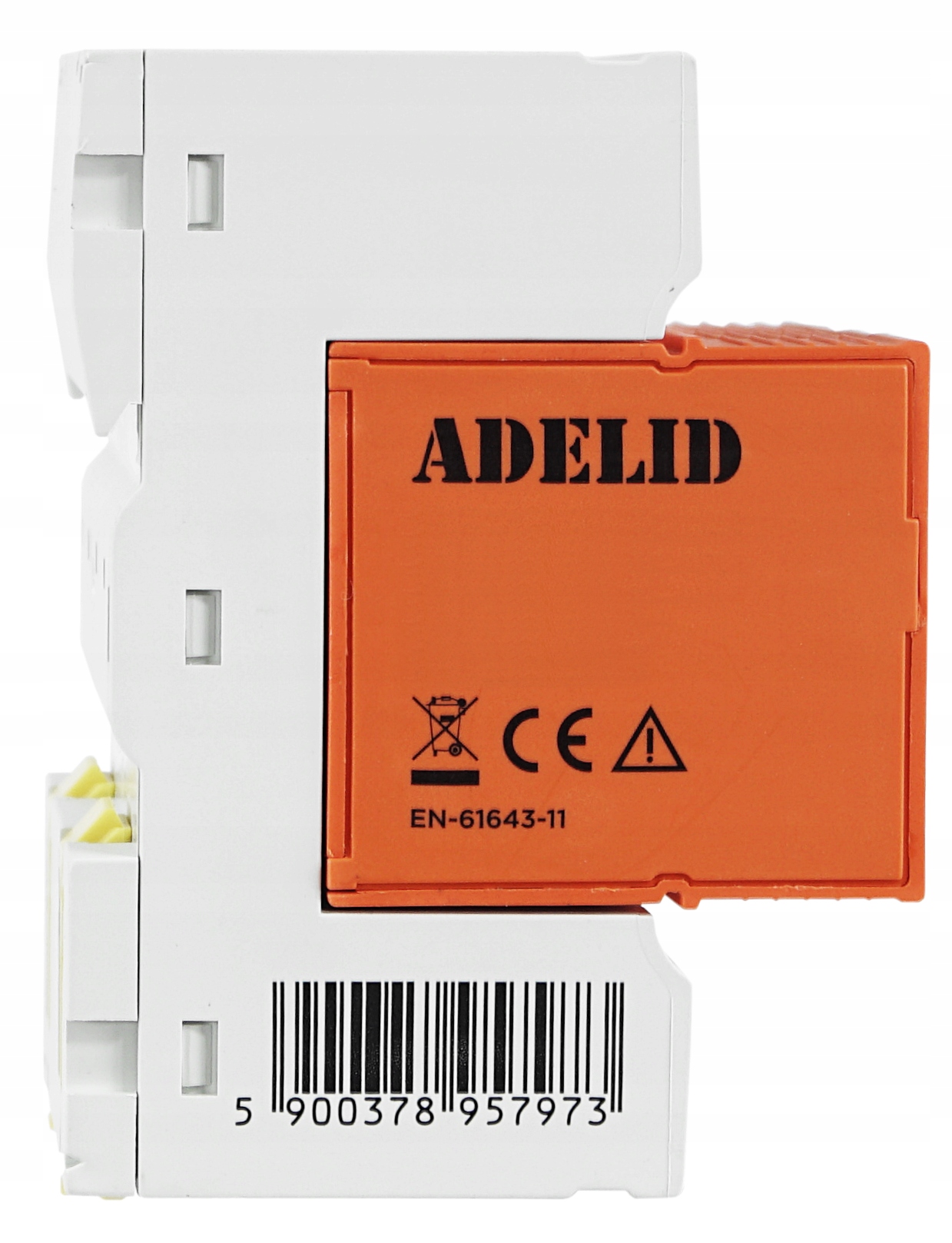

4-полюсний, 3-фазний захист від перенапруг, клас B+C, 30-60 кА, для монтажу на рейку TH35.

Каталожний номер: OPX-4P- B+C

Розрядник перенапруги, розрядник блискавки та розрядник перенапруги – це пристрій, призначений для захисту електричного обладнання від перехідних перенапруг, що обмежує тривалість і частоту повторного струму.

Сплески напруги можуть виникати, наприклад, під час увімкнення або від ненавантаженої повітряної лінії, або коли блискавка влучає у повітряну лінію, вони можуть спричинити руйнування ізоляції та інших елементів мережі.

Розрядники типу «1+2» (колишній клас B+C ) забезпечують захист від атмосферних перенапруг, викликаних ударами блискавки об'єктами, розташованими поблизу повітряних ліній або безпосередньо на лінії низької напруги, на великій відстані від місця встановлення розрядників. Крім того, цей тип обмежувачів забезпечує захист від комутаційних перенапруг. Перед лічильником встановлені розрядники типу «1+2», які захищають вимірювальну систему. протектор - це пристрої, призначені для захисту електричного обладнання від перехідних перенапруг, що обмежують тривалість і частоту повторного струму. Перенапруги можуть виникати, наприклад, під час увімкнення чи вимикання ненавантаженої повітряної лінії або коли блискавка влучає у повітряну лінію, вони можуть спричинити руйнування ізоляції та інших елементів мережі.

Технічні дані:

• Клас захисту: B+C (I+II),
• Кількість полів: 4 ,
• Випробувальний струм In: 30 кА,
• МАКС. струм Imax: 60 кА,
• Iimp: 6 кА,
• Uc: 385 В,
• Вгору: <1,5 кВ,
• Робоча температура: -40°C - +80°C,
• Час відгуку: <25 ns,< /li>
• Робоча вологість: 30% - 90%,
• Сертифікат CE, EN-61643-11

Умови встановлення та експлуатації:

• Відносна вологість повітря не перевищує 95%,
• Нахил вертикальної площини обмежувача не повинен перевищувати 5°.< /li >
• Не встановлюйте пристрій у місцях, схильних до ударів і вібрації.
• Ми радимо вам періодично перевіряти розрядники - кожні два роки використання або після кожного прямого удару блискавки.< /li>
• Обмежувачі перенапруг використовують з’єднання мідних дротів 6,0 ~ 25 мм 2;
• Встановлення на рейку TH35.

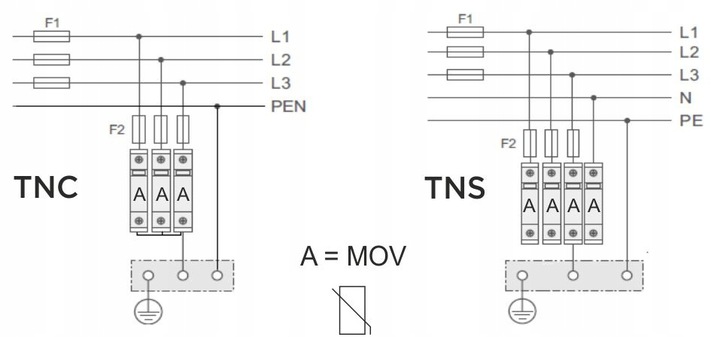

Підключення та встановлення фільтра перенапруги OPX-4P-B+C

Захисні пристрої оснащені візуальним індикатором роботи:

• зелений - захист,
• червоний - немає захисту.

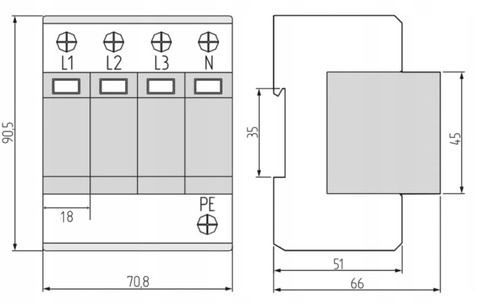

Розміри пристрою:
