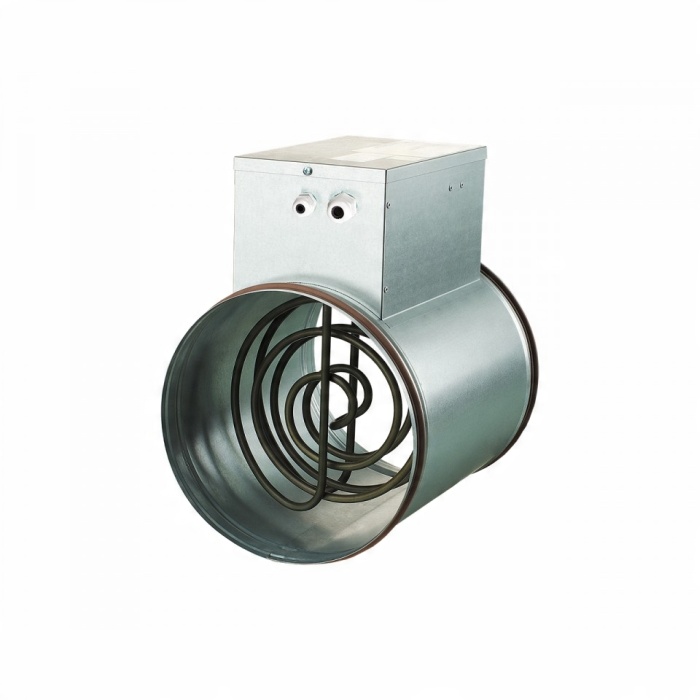

Електронагрівач НК 160-3,4-1

Додаток

Електричні канальні нагрівачі, призначені для підігріву припливного повітря в системах кругової вентиляції. Використовуються для підігріву повітря в системах опалення, вентиляції та кондиціонування.

Будівництво

Корпус і розподільна коробка виготовлені з листової оцинкованої сталі, а нагрівальні елементи виготовлені з нержавіючої сталі. Герметичне з'єднання обігрівача з вентиляційними каналами забезпечується гумовими прокладками.

Канальні обігрівачі NK оснащені двома термостатами, що захищають від перегріву:

• основний захист із автоматичним перезапуском, починаючи з +50ºC. Після охолодження термостат автоматично замикає керований контур
• аварійний захист із ручним перезапуском, починаючи з +90ºC. У разі активації обігрівач можна перезапустити після ручного перезапуску
• кожен типовий вимір має кілька варіантів потужності. Збільшення потужності можна досягти, встановлюючи обігрівачі один за одним.

Встановлення

• Конструкція обігрівача дозволяє встановлювати його на круглі вентиляційні канали за допомогою хомутів. Напрямок руху повітря повинен відповідати стрілці на обігрівачі. Канальні обігрівачі можна розміщувати в будь-якому положенні, крім опущеної панелі приладів (небезпека накопичення конденсату).
• Рекомендується встановлювати рівномірний потік повітря по всьому поперечному перерізу.
• Перед обігрівачем має бути повітряний фільтр для захисту нагрівальних елементів від бруду.
• Рекомендована відстань між обігрівачем та іншими елементами системи повинна бути не менше 2 діаметрів підключення.
• Ефективність канальних нагрівачів розрахована на мінімальну швидкість повітряного потоку 1,5 м/с і максимальну температуру повітря, що виходить, + 40ºC. Якщо використовується регулятор швидкості вентилятора, необхідно забезпечити мінімальну потужність нагрівача.
• Обігрівач не може працювати з вимкненим вентилятором.

Для правильної та безпечної роботи обігрівача рекомендується використовувати систему автоматизації, яка забезпечує комплексний контроль та захист:

• автоматичне регулювання потужності і температури нагрітого повітря;
• визначення стану фільтра за допомогою датчика перепаду тиску;
• припинення живлення обігрівача у разі відмови вентилятора або зниження швидкості повітряного потоку, а також у разі спрацьовування вбудованих термостатів;
• вимкнення системи вентиляції з продуванням електронагрівальних кабелів обігрівача.

• Мін. потік повітря: 250 м3/год
• Споживання струму: 14,8 A
• Номінальна напруга: 230 В< /b >
• Потужність: 3,4 кВт
• Кількість нагрівальних елементів х одинична потужність елемента: 2x1,7 кВт
• Кількість фаз: 1

ØD- 159 мм

B- 120 мм

H- 267 мм

L- 306 мм

L1- 226 мм

L2- 40 мм
