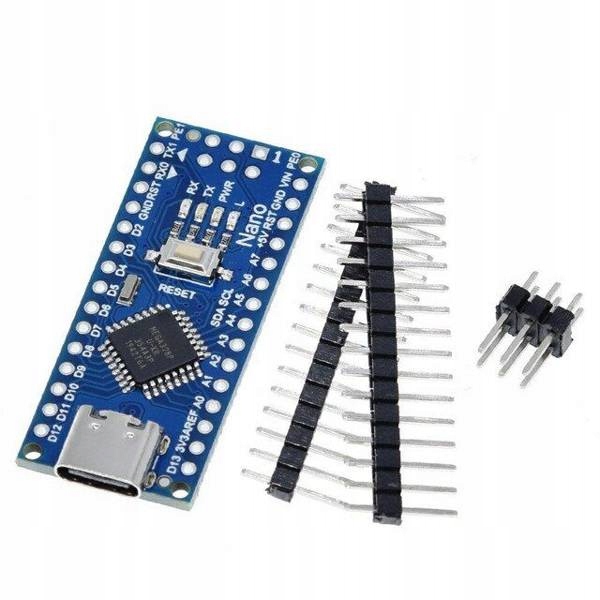

NANO V3.0 16MHz USB Type-C вихід ATmega328P

Універсальний міні-модуль, сумісний з оригінальним Arduino, оснащений мікроконтролером ATmega328P і роз'ємом USB типу C (версія з контактами для самостійного спаювання). Може використовуватися в багатьох мікропроцесорних проектах. Система сумісна з проектом Arduino.

• Достовірно відтворений клон забезпечує роботу та надійність.
• NANO має програматор CH340 для якого потрібен додатковий драйвер, який можна знайти нижче.
• Завдяки зручному роз’єму USB типу C, легко підключити цей модуль до комп'ютера і програмувати. Завдяки невеликому розміру він добре працюватиме в невеликих проектах.
• Arduino використовує мікроконтролер Atmega328.
• Nano має стабілізатор напруги, завдяки якому ми можемо живити модуль напругою вище 5В.

УВАГА!!!

Nano має попередньо встановлений

b> новий завантажувач, який працює в ArduinoIDE версії 1.8 і вище.

Ви повинні вибрати той чи інший тип процесора atmega328p.

• Версія Nano, як і Pro, заснована на популярному модулі Uno
• Він має мікроконтролер Atmega328.
• Плата має роз’єм USB типу C із мікросхемою CH340
• Плата містить процесор ATmega328 з
• 32 КБ флеш-пам'яті
• 1 КБ SRAM
• 1 кБ EEPROM
• Він тактується за допомогою тактового сигналу з частотою 16 МГц.
• Плата має контакти - виходи/входи
• 14 цифрових контактів - можна використовувати як вхід або вихід. Виводи працюють у стандарті TTL5V. ККД кожного з них досягає 40 мА, також вони мають вбудовані підтягуючі резистори. Деякі контакти мають додаткові функції (UART, INT, PWM, SPI, LED).
• включаючи 6 каналів ШІМ, наприклад, для керування сервоприводами/двигунами, наприклад SG-90
• 8 аналогових входів, кожен з яких дозволяє вимірювати з роздільною здатністю 10 біт. Деякі контакти мають додаткові функції (I²C, AREF, Reset).
• Arduino Nano можна живити
• через кабель USB типу C
• нестабілізована напруга 7-12 В, що подається на контакт 30 або від стабілізованого джерела напруги 5 В.
• Система автоматично вибирає джерело живлення з найвищою напругою.
• Чіп CH340, який забезпечує зв’язок із комп’ютером, можна живити лише через USB.
• Система має систему зв’язку з комп’ютером через:
• Інтерфейс UART - підключений до контактів 0 (RX) і 1 (TX).
• Чіп USB - CH340
• Крім того, підтримуються інтерфейси I²C (TWI) і SPI
• Працює з напругою 5 В.
• Переключитися на ручне скидання
• Світлодіоди для керування роботою системи
• З’єднувачі, розташовані на платі, дозволяють підключати плату безпосередньо до макетної плати.
• Ця версія має припаяні контакти роз’єму
• Мікроконтролер на платі має попередньо встановлений завантажувач, який дозволяє завантажувати програмне забезпечення без використання додаткового обладнання.
• Програма BLINK LED 13 і завантажувач завантажуються в модуль стандартно
• Крім того, можна запрограмувати процесор через ICSP.

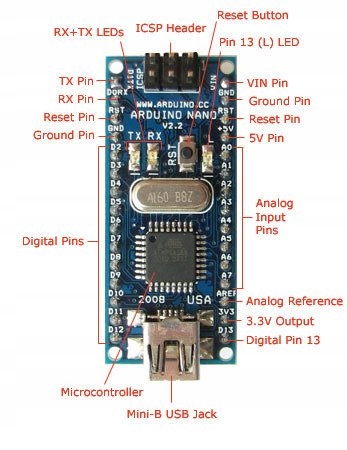

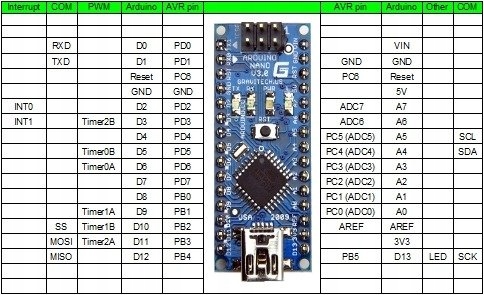

Опис шпильок
