Набір з 8 адаптерів SMD (TSOP32/40/48 SOP44/56) TL866x
- Час доставки: 7-10 днів
- Стан товару: новий
- Доступна кількість: 11
Оплачивая «Набір з 8 адаптерів SMD (TSOP32/40/48 SOP44/56) TL866x», вы можете быть уверены, что данное изделие из каталога «Переходники» будет доставлено из Польши и проверено на целостность. В цене товара, указанной на сайте, учтена доставка из Польши. Внимание!!! Товары для Евросоюза, согласно законодательству стран Евросоюза, могут отличаться упаковкой или наполнением.
Набір із 8 адаптерів для флеш-пам’яті NOR у корпусах SMD (TSOP/SOP/SSOP), призначений для сімейства програматорів MiniPRO (TL866CS, TL866A та TL866II Plus) — набір включає:
- Адаптер (конвертер) SN001-1 TSOP48/SOP44/SSOP56/BGA48 - дозволяє програмувати системи з кількістю контактів більше 40 у гнізді ZIF 40 програматора MiniPRO, тобто системи в корпусах SOP44 (наприклад, 28/ 29F200/400/800), SSOP56 (наприклад, 29BL802, 29BL162), TSOP48 (наприклад, 29F800, 29GL064, 49F201) і BGA48 (наприклад, 28/29F200/400/800)
Адаптер розміщується безпосередньо в програматора та підключив до нього інший адаптер із відповідними колодками чи підставкою для даного типу корпусу системи.

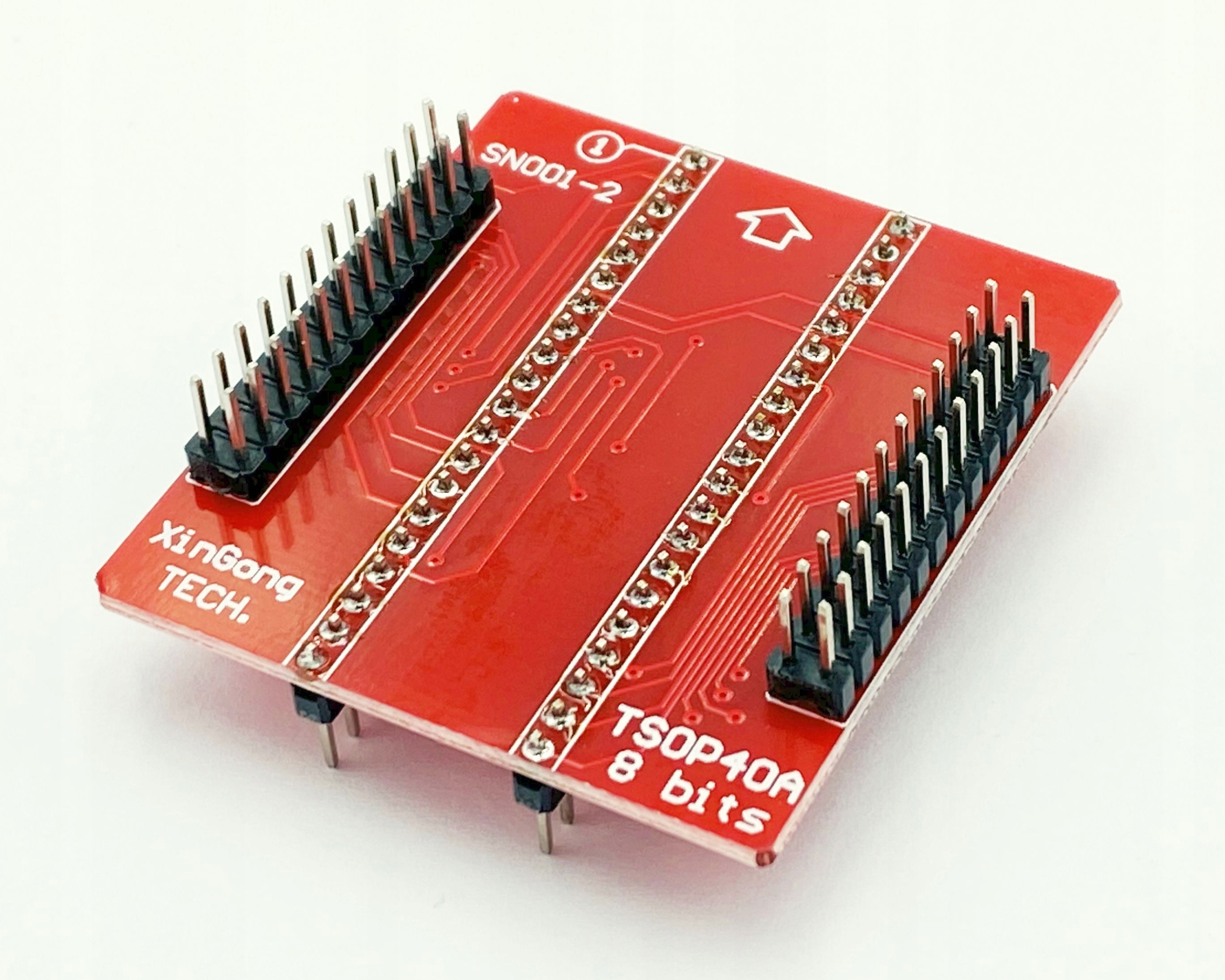

- 8-розрядний адаптер SN001-2 TSOP40A - дозволяє програмувати системи в корпусі TSOP40/VSOP40 з 8-розрядною шиною даних у гнізді ZIF 40 програматора MiniPRO (наприклад, 29F080, 28F004)
Адаптер розміщується безпосередньо в програматорі, а інший адаптер із відповідними колодками або роз’ємом ZIF 32/40/48 підключається до нього.

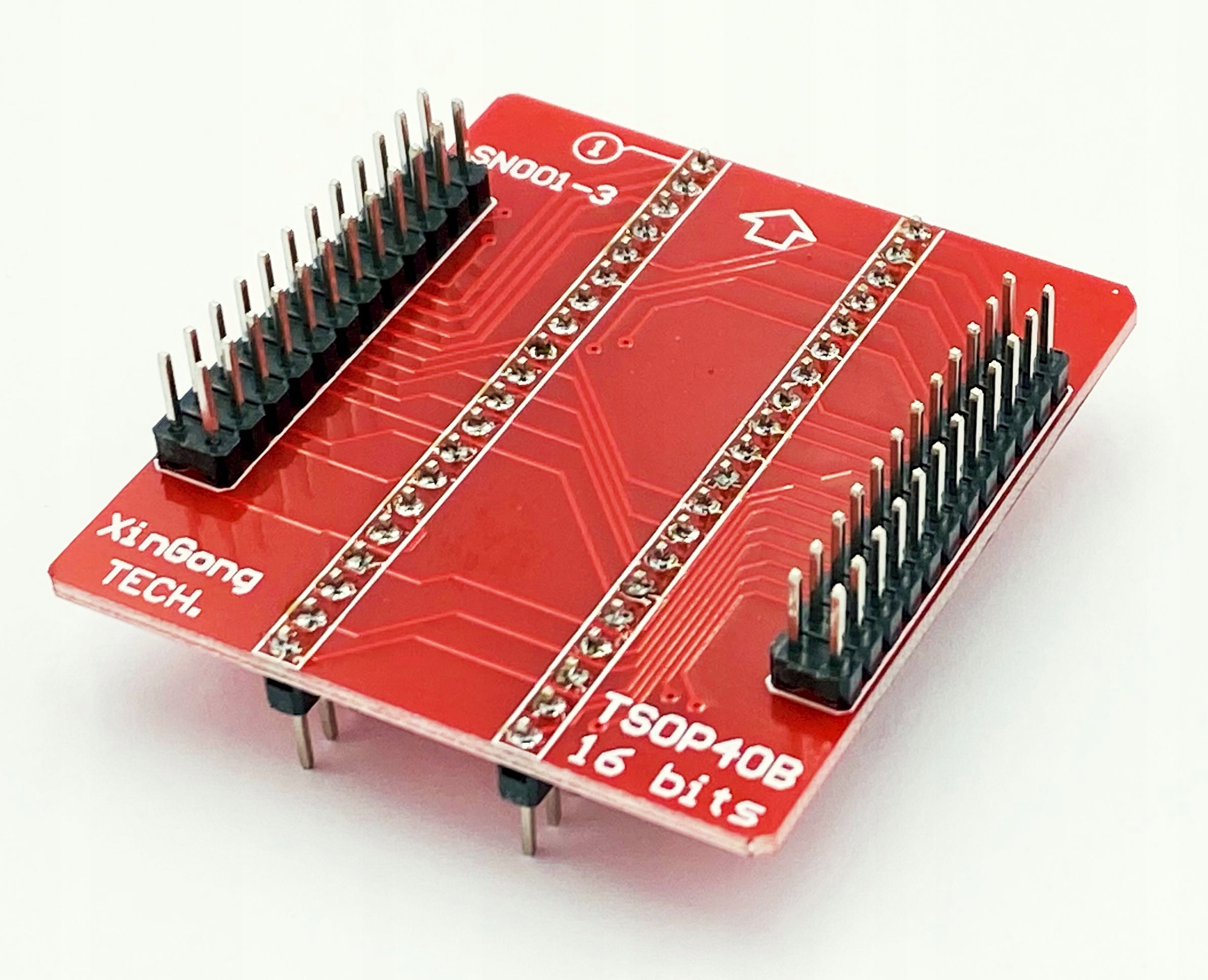

- 16-розрядний адаптер SN001-3 TSOP40B - дозволяє програмувати системи в корпусі TSOP40/VSOP40 з 16-розрядною шиною даних у гнізді ZIF 40 програматора MiniPRO (наприклад, 49F1024, 29W102)
Адаптер розміщується безпосередньо в програматорі, а інший адаптер із відповідними колодками або роз’ємом ZIF 32/40/48 підключається до нього.

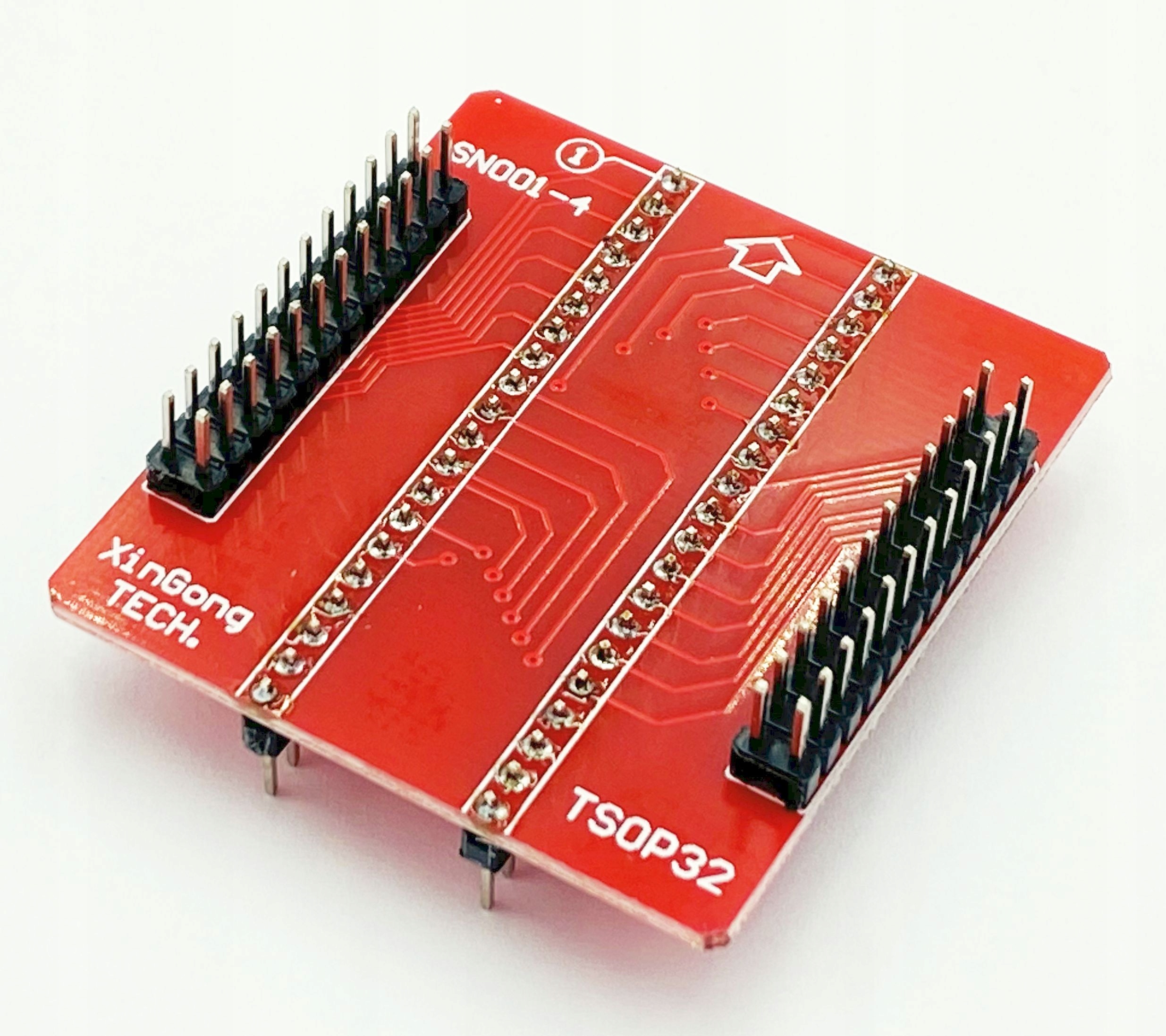

- Адаптер SN001-4 TSOP32 - дозволяє програмувати системи в корпусі TSOP32/VSOP32 у гнізді ZIF 40 програматора MiniPRO (наприклад, 29LV040, 28F512)
Адаптер розміщується безпосередньо в програматорі а інший адаптер підключається до нього за допомогою відповідних колодок або підставки ZIF 32/40/48.

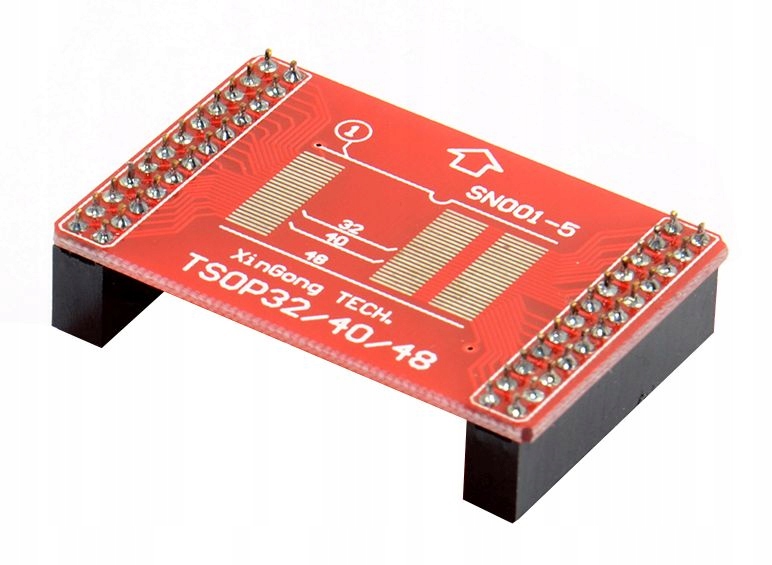

- Перехідник SN001-5 TSOP32/40/48 - плата для прямого спаювання систем в корпусі TSOP32/VSOP32, TSOP40/VSOP40 і TSOP48 (растр, тобто відстань між сусідніми висновками системи = 0,5 мм, відстань між рядами штирів системи 20 або 14 мм).
Адаптер розміщується на відповідному проміжному адаптері для корпусу та типу системи:
- для корпусу TSOP32/VSOP32 - SN001- 4 TSOP32,
- для корпусу TSOP40/VSOP40 - SN001-2 TSOP40A 8 біт або SN001-3 TSOP40B 16 біт
- для корпусу TSOP48 - SN001-1 TSOP48/SOP44/SSOP56

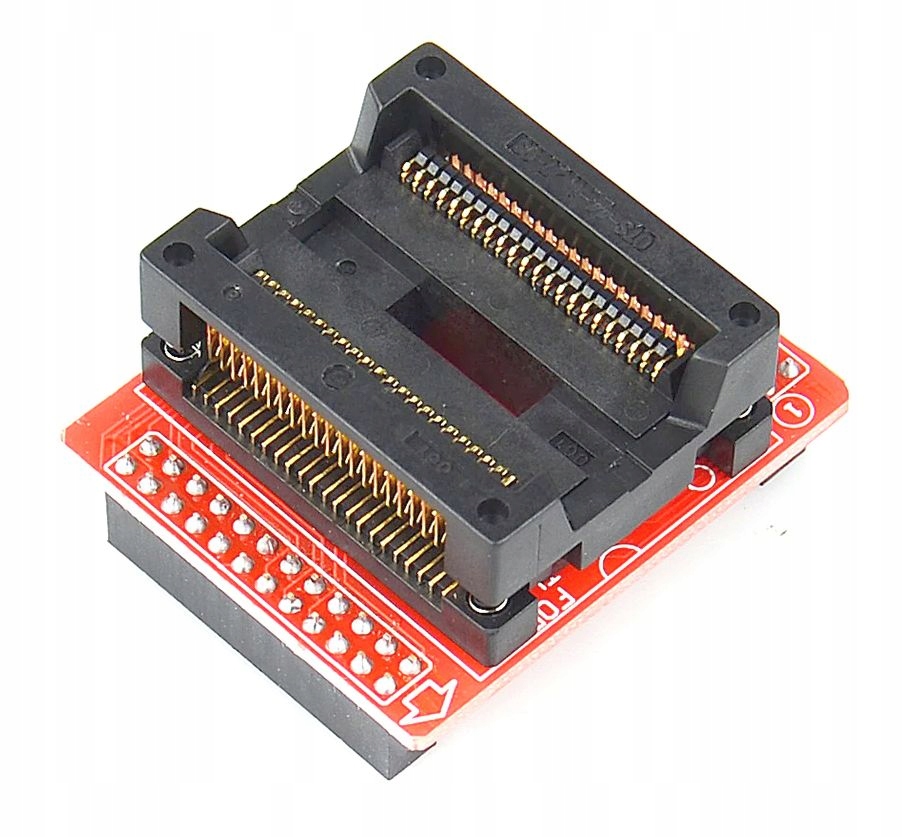

- Адаптер SN002 SOP44 ZIF - адаптер, призначений для систем у корпусі SOP44 (растр, тобто відстань між сусідніми контактами системи = 1,27 мм). обладнаний роз’ємом ZIF (нульова сила вставлення), що усуває необхідність паяти систему для її програмування.
Професійний роз’єм із подвійним затискачем ZIF від японської компанії Enplas захоплює контакти системи як з боку зверху і знизу - що забезпечує кращий контакт з пам'яттю.
Перехідник розміщений на проміжному адаптері - SN001-1 TSOP48/SOP44/SSOP56

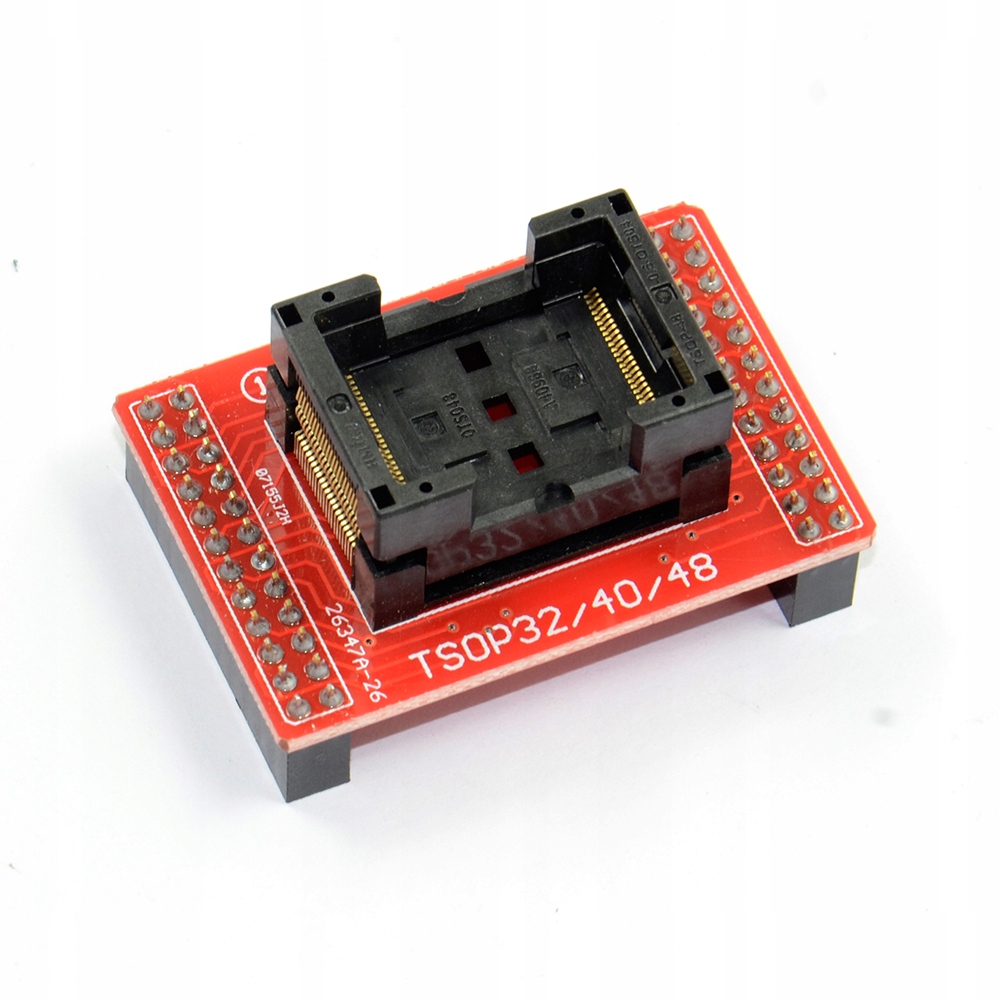

- Перехідник SN003 TSOP32/40/48 ZIF - аналогічний вищезгаданому (SN001-5 TSOP32/40/48) адаптер, призначений для систем в корпусах TSOP32, TSOP40 і TSOP48 (растр, тобто відстань між сусідніми висновками системи = 0,5 мм, відстань між рядами штифтів системи 20 мм). однак оснащений роз’ємом ZIF (нульова сила вставлення), що усуває необхідність паяти систему для її програмування.
Професійний роз’єм із подвійним затискачем ZIF від японської компанії Enplas захоплює обидва контакти системи зверху та знизу - що забезпечує кращий контакт із пам'яттю.
Адаптер розміщується на відповідному проміжному адаптері для корпусу та типу системи:
- для корпусу TSOP32 - SN001-4 TSOP32,
- для корпусу TSOP40 - SN001-2 TSOP40A 8 біт або SN001-3 TSOP40B 16 біт
- для корпусу TSOP48 - SN001-1 TSOP48/SOP44/SSOP56

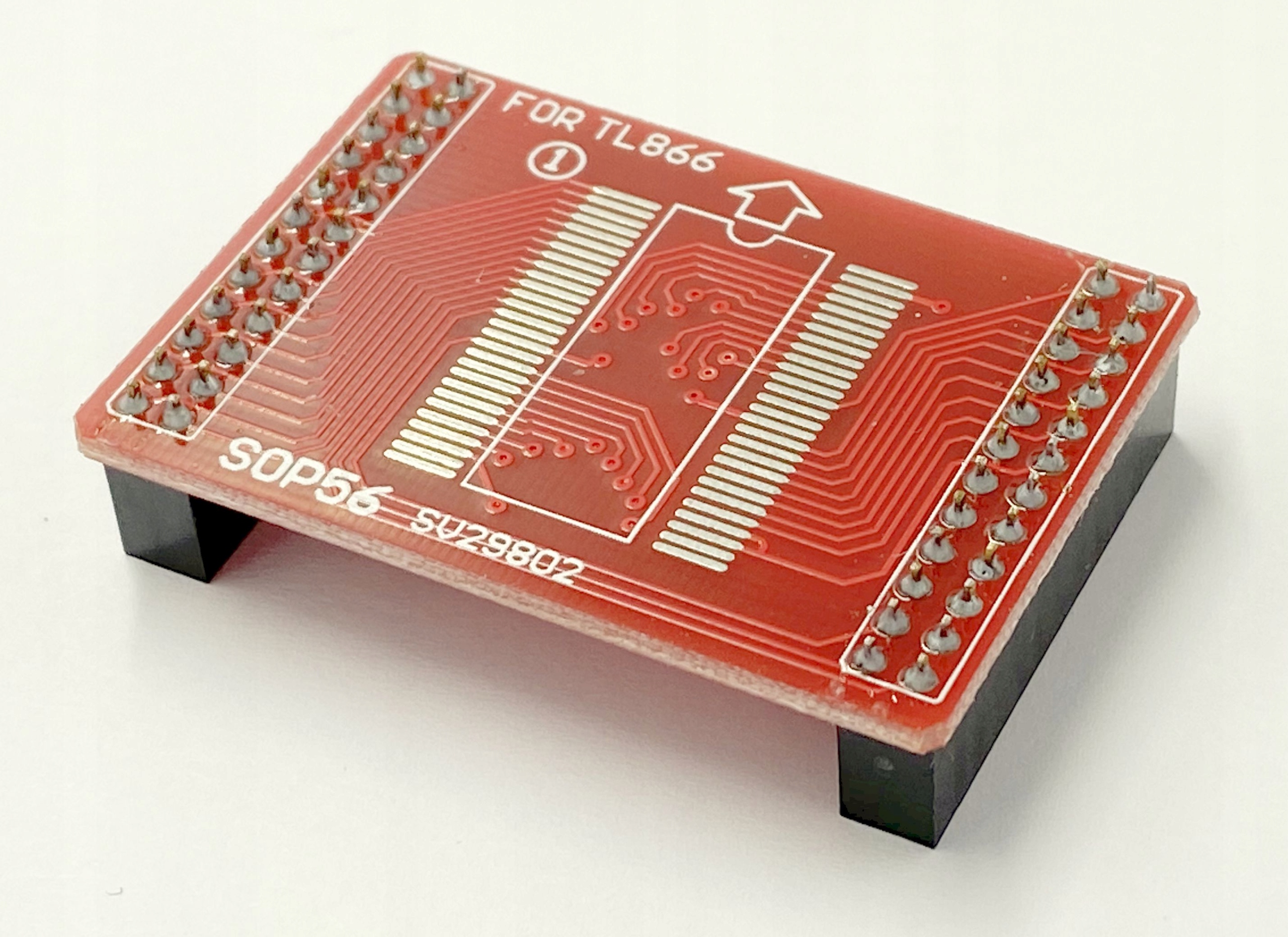

- Адаптер SV29802 SOP56 - плата для прямого паяння систем в корпусі SSOP56 (29BL802, 29BL162)
Адаптер ставиться на проміжний адаптер - SN001-1 TSOP48/SOP44/SSOP56
