Набір вимірювача опору ізоляції SONEL MIC-5005

Вимірювач опору ізоляції

SONEL MIC-5005

✅ Вимірювач опору ізоляції Sonel MIC-5005 до надійнийінструмент для вимірювання опору ізоляції до 15 Т.

✅ Максимальний струм вимірювання становить 1,2 мА або 3 мА, що гарантує зарядкаоб'єкта великої потужності за короткий час.

✅ Кожне вимірювання, як у разі закінчення запрограмованого часу, так і в разі переривання вручну, закінчується розрядом об'єкта лічильником. >

✅ Цей пристрій маєунікальні алгоритми, які дозволяють розпізнавати характер напруги, що виникає на об'єкті, завдяки чому пристрій може визначити, чи напруга є мережевою напругою - тоді вимірювання не буде виконано або це напруга, створена електромагнітним полем - тоді вимірювання буде виконано.

✅ Це дозволяє проводити вимірювання за наявності дуже сильних електромагнітних полів, де раніше це було неможливо.

Що входить у комплект?

✅ Пристрій оснащений аксесуарами, які гарантують безпеку під час вимірювань з усіма доступними напругами - як тестові щупи, так і крокодили відповідають надзвичайно суворим стандартам ( гарантована стійкість до напруги до 11 кВ для тестових проводів і 5,5 кВ для крокодилів і вимірювальних зондів). За стандартом аксесуари постачаються в зручному футлярі.

✅ Висока стійкість пристрою до перешкод означає, що кабелі довжиною до 20 м.

• 3 шт. Кабель 1,8 м 11 кВ (вилки-банани) синій / чорний / червоний
• 3 шт Затискач крокодил 11 кВ 32 А синій / чорний / червоний
• 2 шт Штирьковий зонд 11 кВ (розетка банан) чорний / червоний li>
• 1 шт. Кабель для заряджання батареї (вилка IEC C13)
• 1 шт.Кабель для передачі даних USB
• 1 шт. Джгут для лічильника (тип W-1)
• 1 шт. Корпус L-4
• Свідоцтво про калібрування

SONEL MIC-5005

✔️ Вимірювальні напруги вибрані в діапазоні 50…5000 В, 50…1000 В кожні 10 В, 1…5 кВ кожні 25 В

✔️ Постійна індикація виміряного опору ізоляції та струму витоку

✔️ Автоматичний розрядження ємності вимірюваного об’єкта після завершення вимірювання опору ізоляції

✔️ Акустичне визначення 5-секундних інтервалів часу, що полегшує видалення часових характеристик

✔️ Встановлений час вимірювання - максимум 99'59''

✔️ Виміряний час вимірювання T1, T2 і T3 для вимірювання одного або двох коефіцієнтів поглинання в діапазоні 1…600 с

✔️ Вимірювання коефіцієнтів: поляризації (PI), поглинання Ab1, Ab2, діелектричного поглинання (DAR) )

✔️ Індикація фактичної вимірювальної напруги під час вимірювання

✔️ Вимірювальний струм 1,2 мА або 3 мА

SONEL MIC-5005

✔️ Вимірювання опору ізоляції дво- та трипровідним методом

✔️ Вимірювання за допомогою довжиною до 20 м

✔️ Захист від вимірювання об'єкта під напругою

✔️ Вимірювання ємності під час вимірюванняRISO

✔️ Вимірювання крокової напруги (SV)

✔️ Вимірювання коефіцієнта діелектричного розряду (DD) b>

✔️ Цифрові фільтри для вимірювань із високим рівнем шуму

Додаткові функції

• Висока стійкість до перешкод - цифрові фільтри (10 с, 30 с, 60 с)
• Вимірювання ємність під час вимірювання RISO
• вимірювання струму витокупід час вимірювання опору ізоляції
• вимірювання напруги постійного струму і змінногов діапазоні 0...600 В
• Пам'ять 990 комірок (11880 записів) з можливістю бездротової передачі даних до ПК (через Bluetooth) або через USB-кабель
• Живлення безпосередньо від мережі або вбудованих акумуляторних блоків.
• Дисплей з підсвічуванням
• Клавіатура з підсвічуванням

Порівняння лічильників MIC-5010 і MIC-5005

1- Максимальна випробувальна напруга

2- Максимальне вимірювання Діапазон

3- Стійкість до напруги зовнішніх перешкод

4- Удосконалена цифрова фільтрація перешкод

5- Вимірювання цілісності захисних провідників

Конструкція лічильника MIC-5005

• 1- Розетка живлення
• 2- Розетка USB< /li >
• 3- Вмикає та вимикає живлення глюкометра. Після ввімкнення живлення на дисплеї з’являються всі цифри та символи (тест дисплея)
• 4- Увімкнення та вимкнення підсвічування дисплея
• 5- Shift/Select
• 6- кнопка фільтра
• 7- кнопка калібрування тестових проводів
• 8- Перегляд компонентів результату вимірювання
• 9- Початок процедури вимірювання
• 10- Підтвердження вибору
• 11- Світлодіодний індикатор, що вказує на стан зарядки акумулятора або напругу на об’єкті
• 12- ESC - повернення до попереднього екрана, вихід з функції
• 13- Світлодіод, що вказує на наявність високої напруги
• 14- МЕНЮ
• 15- Поворотний перемикач функцій
• 16- Розетка Riso-; Вимірювання Riso та Rcont
• 17- Гніздо екранованого кабелю: трипровідне вимірювання Riso
• 18- Розетка Riso+: Riso та Rcont вимірювання

Програмне забезпечення

📲 Sonel MIC Mobile

• Завдяки додатку ви можете підключатися безпосередньо до пристрою через Bluetooth і завантажити дані вимірювань із лічильника
• Після зчитування вимірювань із пристрою їх можна легко та швидко переглянути, а також надіслати з передача вимірювання особі,яка може допомогти інтерпретувати дані або виконати протокол вимірювання
• Збагатити його фотографіями , коментувати і голосову нотатку - потім переслати.

💻 Sonel Pomiary Elektryczne 6

• Графік вимірювань,
• Внесення фотографійта кресленьдо протоколів,Друк контрольних вимірювань та описових написів таблиць,
• Розрахунок виконаних вимірювань,
• Друк рахунків-фактур,
• Автоматичне заповненняпротоколів рядами даних

СПЕЦИФІКАЦІЯ

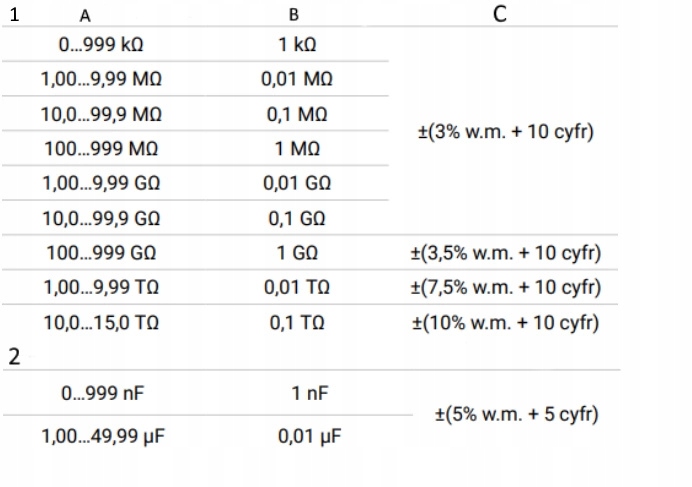

Маркування таблиці

1. Вимірювання опору ізоляції. Діапазон вимірювання відповідно до IEC 61557-2 RISOmin =UISOnom /IISOmax=50 кОм…15,0 ТОм (IISOmax =1,2 мА або 3 мА)

A- Діапазон

B- Роздільна здатність

C- Точність

2. Вимірювання ємності

Технічні характеристики

⚙️ Живлення

• акумулятор LiFePO4 13,2 В 5,0 А·год li >
• мережа 90 В...265 В 50 Гц/60 Гц

⚙️ Загальне:

< li Стандарт якостівідповідно до ISO 9001, ISO 14001, PN-N-18001
• Пристрій відповідає вимогам стандарту EN 61010-1 та IEC 61557 li>
• Виріб відповідає вимогам EMC (захищеність промислових середовищ) відповідно до стандартів EN 61326-1 і EN 61326-2-2
• Тип ізоляції згідно з EN 61010 -1 та IEC 61557подвійна
• Категорія вимірювання згідно з EN 61010-1IV 600 В (III 1000 V)
• Ступінь захисту корпусу відповідно до EN 60529IP67 (IP40, коли корпус відкритий)
