Набір для виготовлення оптоволоконних конекторів SP-58C

Набір для складання оптоволоконного з’єднувача Spacetronik SP-58C

Набір необхідних інструментів і аксесуарів для обробки оптичних волокон перед зрощенням і перевірки їх якості. Продукт складається з 8 елементів, які є необхідним обладнанням при побудові оптоволоконних мереж.

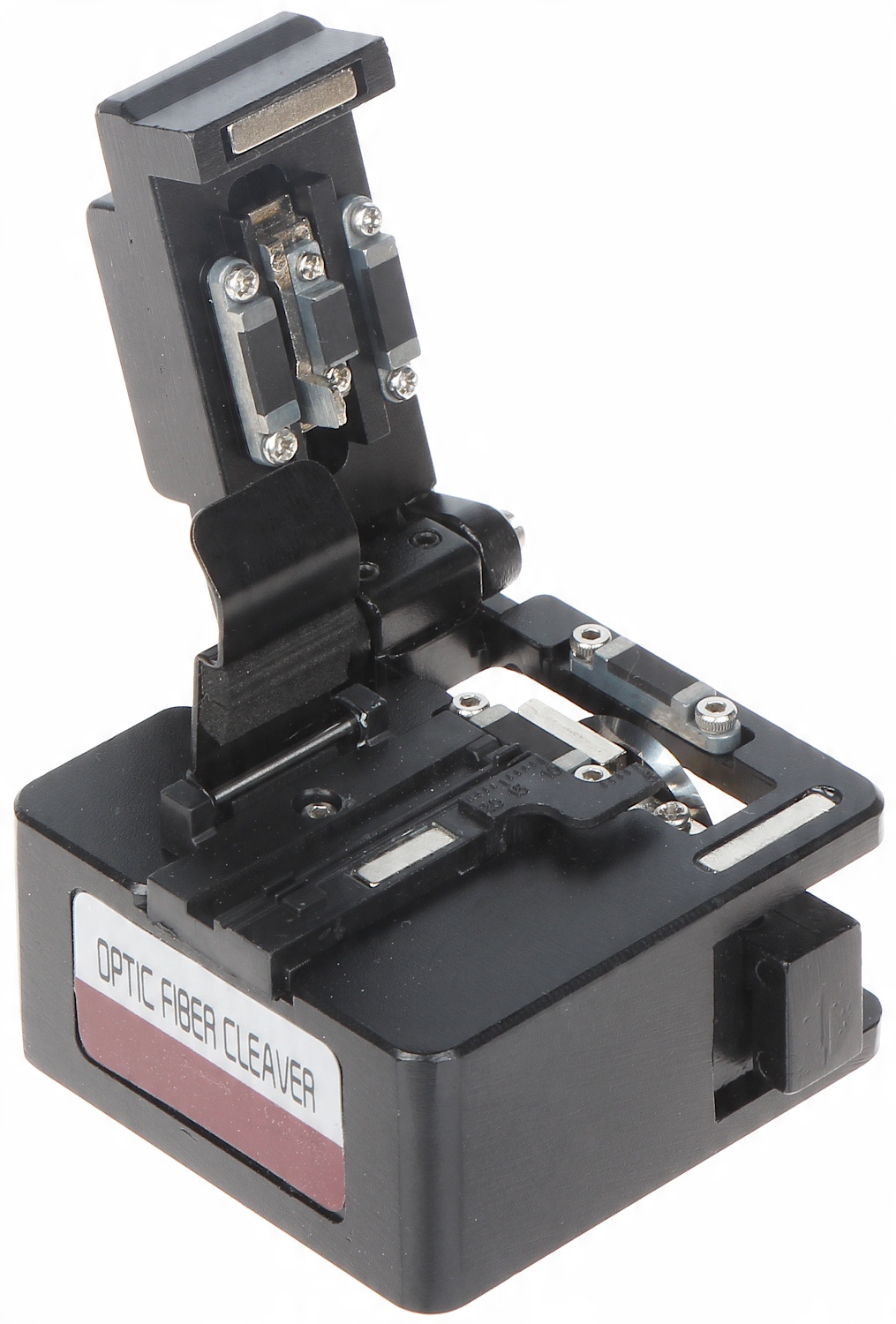

Різатель оптичного волокна SP-FC-03 (1)

Spacetronik SP-FC-03 — це точний різак оптичного волокна. Забезпечує точне розрізання волокон під кутом 90° з точністю +/- 0,5 градуса. Обертовий і змінний ніж має кілька положень різання, що дозволяє виконати приблизно 48 000 розрізів. порізи волокна. Після закриття основної кришки перемістіть лезо та розріжте волокно. Після відкриття кришки ніж автоматично повернеться у вихідне положення.

Технічні параметри

- кутова точність різання: ≤ 0,5 градуса

- ресурс клинка: приблизно 48 тисяч різання

- розміри: 60 мм x 57 мм x 46 мм

- довжина різання: 9 ~ 16 мм (.25) / 10 ~ 16 мм (0,9)

p>

- вага 370 г

- в комплекті чохол

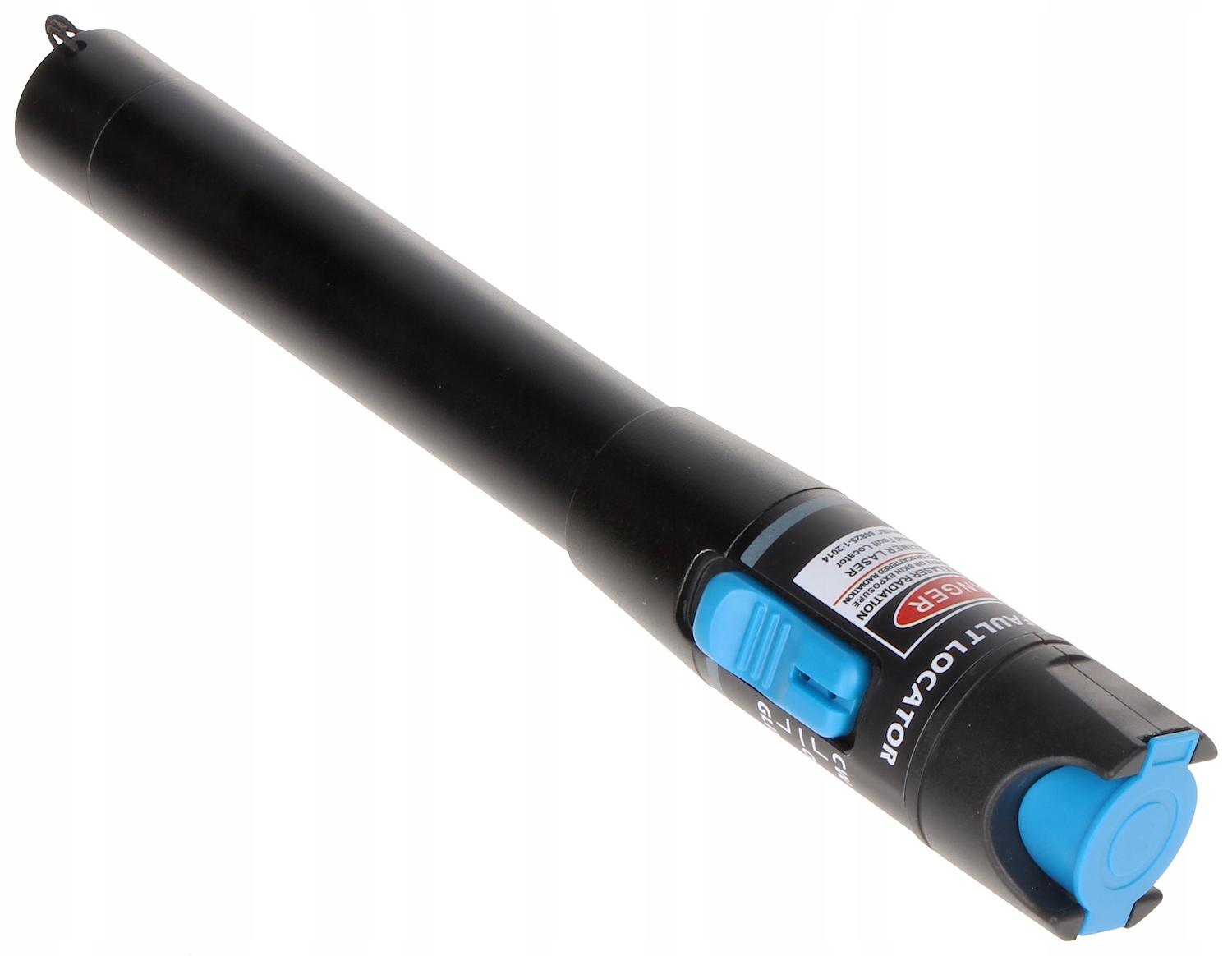

Візуальний локатор дефектів (2)

Один із основних інструментів під час роботи з оптичними волокнами. Візуальний локатор несправностей дозволяє перевіряти безперервність і діагностувати проблеми оптоволоконного кабелю, такі як розриви, тріщини, вигини волокон, погані з’єднання, занадто малі петлі, визначаючи точне місце несправності. Пристрій генерує видиме світло з довжиною хвилі 650 нм. Лазерний промінь потужністю 1 мВт дозволяє перевірити ділянку оптоволокна максимальною довжиною 5 км. За формою локатор нагадує маленький ліхтарик, що робить його зручним і зручним у використанні.

Технічні параметри

- довжина хвилі: 650 нм

- вихідна потужність: 1 мВт

- максимальна довжина досліджуваної ділянки: 5 км

- два режими роботи: CW (постійний режим) або 2 Гц модуляція (імпульсний режим) )

- універсальний роз'єм

- джерело живлення 2 батарейки типу АА

- час автономної роботи: >40 год

- робоча температура: від від 0 до +60 градусів C

- розміри: 175 мм x 26 мм x 26 мм

Стріппер для оптичного волокна SP-CFS-23 (3)

Стріппер для оптичного волокна з 2 отворами. Перший призначений для зачистки буфера від волокон діаметром від 250 мкм до 125 мкм, другий — діаметром 2-3 мм, завдяки чому можна розрізати оболонку або трубку кабелю. Завдяки точному виконанню в'яжучих поверхонь засіб ретельно видаляє покриття, не завдаючи пошкоджень і подряпин на оптичних волокнах. Ергономічна форма забезпечує комфорт під час використання. Стріппер оснащений механізмом блокування леза, який запобігає його автоматичному відкриттю, наприклад, під час транспортування.

Технічні параметри

- отвір для видалення волокна оболонка діаметром від 250 мкм до 125 мкм

- додатковий отвір для зняття покриття діаметром 1,98 мм (для оболонки/трубки 2-3 мм)

- легкий і зручний

- механізм фіксації леза

- ергономічна форма

- довжина інструменту 165 мм

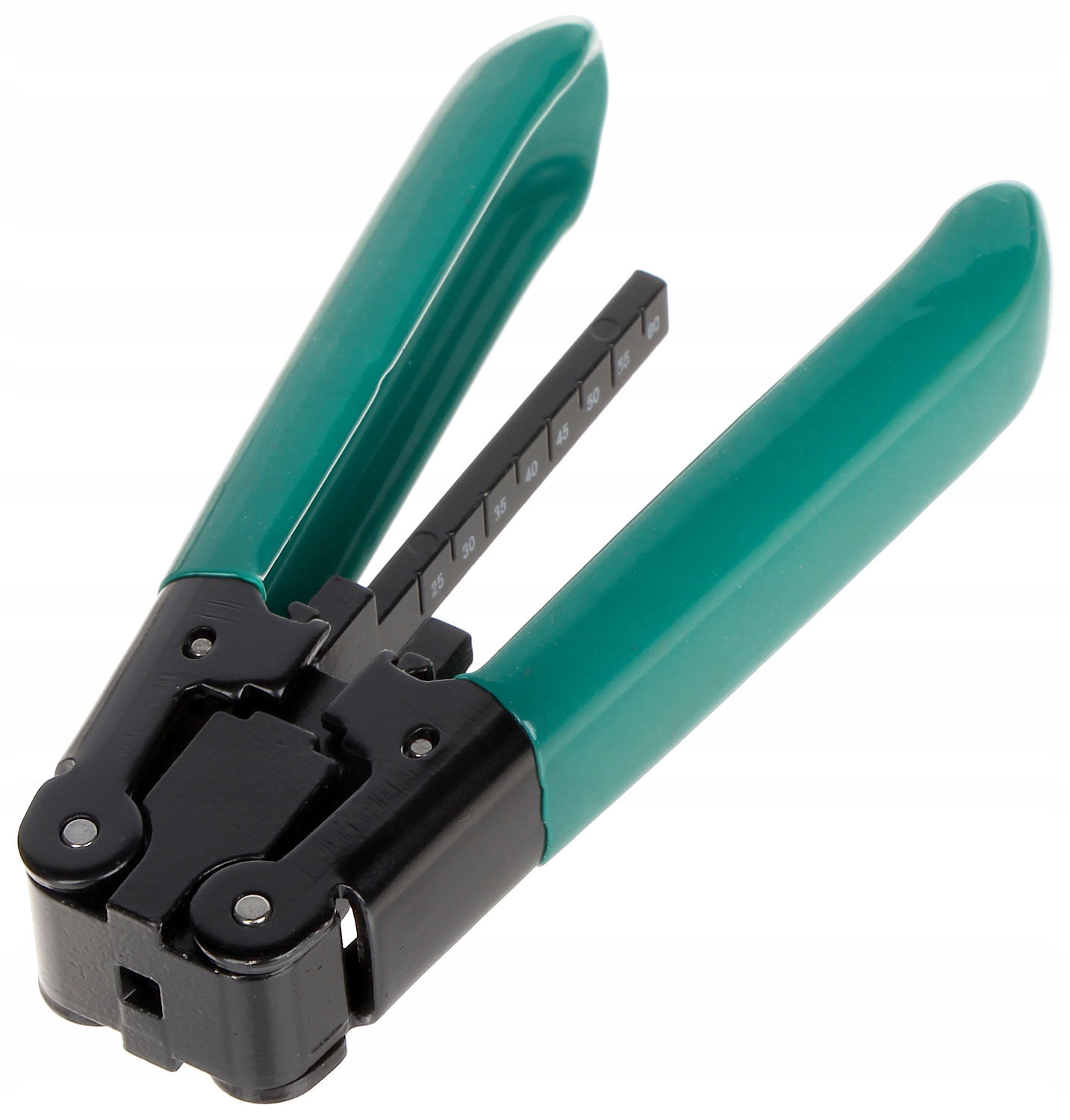

Стріппер для зачистки волоконно-оптичних кабелів SP-STR12 (4)

Цей високоякісний інструмент призначений для зачистки плоских волоконно-оптичних кабелів, діаметр яких не перевищує 2,0 мм x 3,1 мм. Вбудована лінійка дозволить виміряти довжину ізоляції, що знімається.

Технічні параметри

- для волокон діаметром 125 мкм

- для кабелів типу "indoor" діаметром не більше 3,1мм х 2,0мм

- з армованого пластику + металева жила

- з оцинкованої легованої сталі з ПВХ протиковзкою ручкою

Вимірювач оптичної потужності (5)

Пристрій може вимірювати оптичну потужність у діапазоні 800-1700 нм. Він має шість попередньо відкаліброваних довжин хвиль: 850 нм, 980 нм, 1300 нм, 1310 нм, 1490 нм, 1550 нм, 1625 нм, 1650 нм. Вимірювач оптичної потужності дозволяє проводити абсолютні (absolute) і відносні (relative) вимірювання. Лічильник має 3 перехідники для оптичних волокон (пігтейл): FC, SC, ST.

Технічні параметри

- діапазон вимірювань: від -70 до приблизно + 3 дБм (з точністю до ±5%)

- вимірювання хвиль: 850 нм, 980 нм, 1300 нм, 1310 нм, 1490 нм, 1550 нм, 1625 нм, 1650 нм

- тип детектора: InGaAs

- робоча температура: від -10 до +60 градусів Цельсія

- температура зберігання: від -30 до +70 градусів Цельсія

- типи підключення : FC / SC / ST

- живлення: 3x батареї ААА

- час роботи: >120 годин, без підсвічування LCD

- вага 240 г

Спиртовий контейнер 250 мл (6)

Призначений для дозування необхідної кількості спирту під час знежирення та чищення оптичних волокон. SP-BA01 ефективно полегшує вживання алкоголю і запобігає його надмірне вживання при роботі з оптоволокном. Виготовлений зі спеціального пластику, стійкого до концентрованого спирту. Контейнер має кришку, яка запобігає протіканню під час транспортування.

Волоконно-оптична рулетка (7)

Призначена для оптичних волокон 250/900 мкм.

Сумка для інструментів (8)

Якісний мішок для транспортування інструментів. Поставляється з плечовим ременем. Має 3 відділення на блискавці.
