Набір адаптерів NOR Flash BGA64 ZIF 3в1 для програматора XGecu T48 v. 2.0

Код: 16611559666
Як замовити
9404 грн
Ціна вказана з доставкою в Україну
Товар є в наявності
ЯК ЕКОНОМИТИ НА ДОСТАВКЕ?
Замовляйте велику кількість товарів у цього продавця
ВСІ ТОВАРИ ПРОДАВЦЯ №12733520
Інформація
  • Час доставки: 7-10 днів
  • Стан товару: новий
  • Доступна кількість: 1

Покупая «Набір адаптерів NOR Flash BGA64 ZIF 3в1 для програматора XGecu T48 v. 2.0», вы можете быть уверены, что данное изделие из каталога «Переходники» вы получите через 5-7 дней после оплаты. Товар будет доставлен из Европы, проверен на целостность, иметь европейское качество.

Набір адаптерів NOR Flash BGA64 ZIF 3in1 - набір адаптерів для флеш-пам'яті (типу NOR) в SMD корпусах типу BGA64 з кроком 1 мм, призначений лише для програматора XGecu T48.

Адаптери, призначені для корпусів BGA з розміри: 8x10, 10x13, 11x13 і 12x18 мм (можливо, інші після додавання додаткових позиціонуючих рамок)

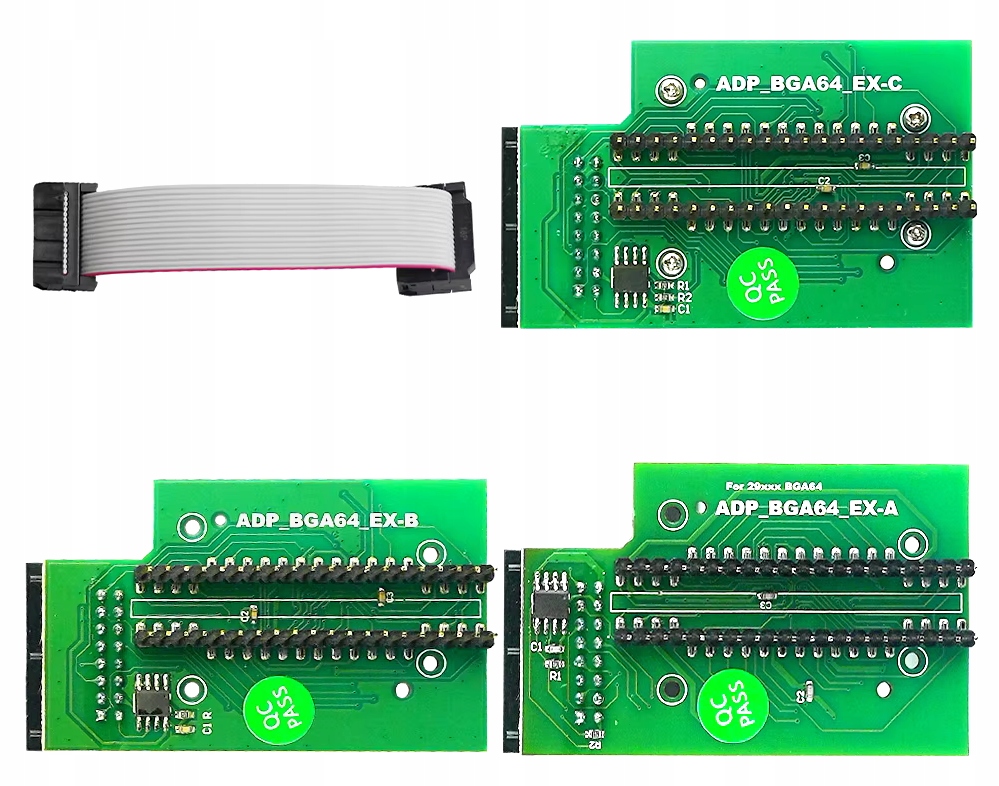

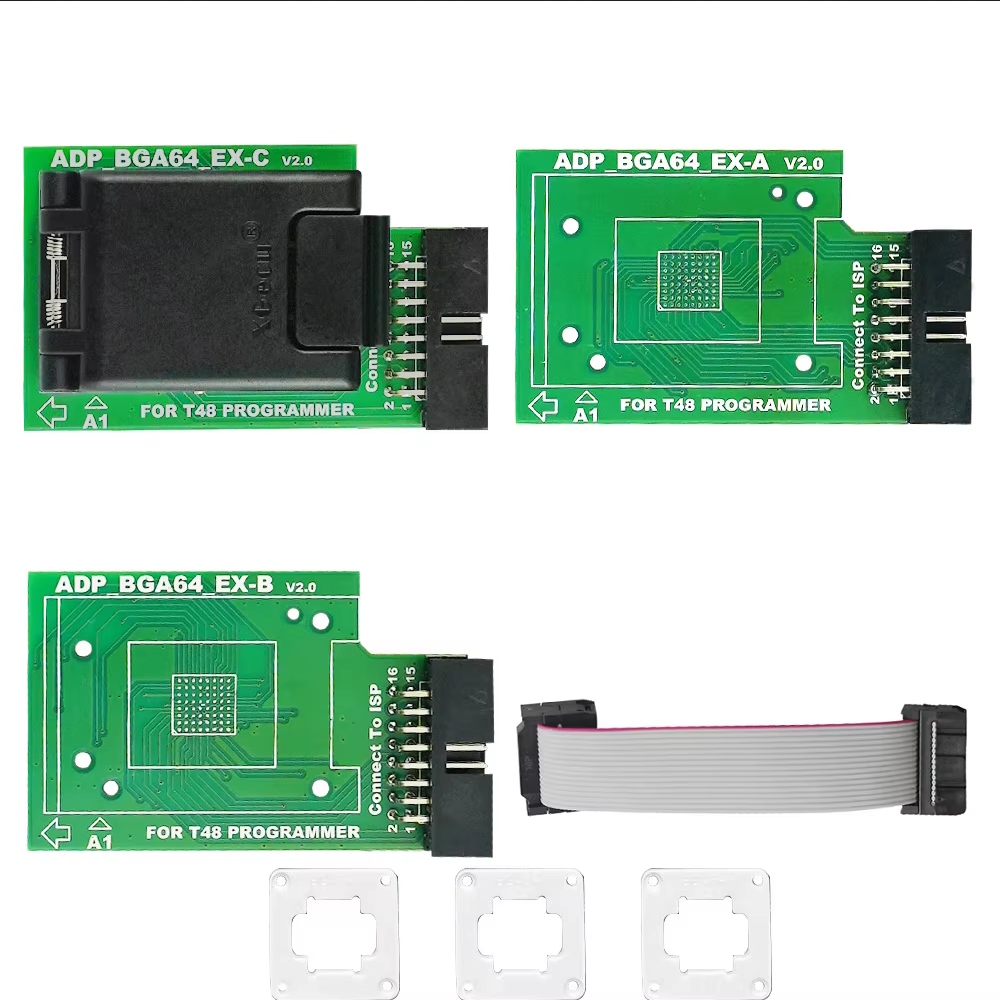

Набір має модульну структуру і складається з:

  • гнізда BGA64 ZIF
  • проміжної адаптерної пластини ( ADP_BGA64_EX-A v2.0) - для флеш-пам'яті типу 29xxx
  • проміжна адаптерна плата (ADP_BGA64_EX-B v2.0) - для флеш-пам'яті тип 28F320/640/128/256
  • проміжні адаптерні плати (ADP_BGA64_EX-C v2.0) - для типу флеш-пам'яті 28F128/ 256 /512/00A-P
  • Стрічки для підключення адаптерів до 16-контактного гнізда ISP програматора T48
  • рамка позиціонування 8x10 мм
  • рамка позиціонування 10x13 мм
  • рамка позиціонування 11x13 мм
  • рамка позиціонування 12x18 мм

Гніздо ZIF (Zero Insertion Force) типу Clamshell усуває необхідність паяти систему для її програмування.

Високоякісний ZIF гніздо, що використовується з контактом дозволяє програмувати системи як з кульками, так і без них.

Рекомендується особливо для частого використання (професійне) програмування як нових, так і демонтованих систем.

Використання адаптерів є дуже простим і зводиться до:

  • закручування (за допомогою 4 гвинтів) гнізда BGA64 на відповідному проміжний адаптер : ADP_BGA64_EX-A, B або C v2.0 (програма Xgpro після вибору конкретної системи на вкладці «Інформація про пристрій» - вказує тип необхідного адаптера)
  • гвинти ( за допомогою 2 гвинтів) розташування рамки відповідно до розмірів вашої системи до гнізда BGA64 ZIF
  • розміщення системи в гніздо BGA64 і закриття кришки
  • встановлення адаптера в гніздо програматора
  • підключення адаптера до 16-контактного роз’єму ISP програматора XGecu T48 з долучену стрічку.

    • Це сенсаційне рішення, яке даремно знаходять інші програмісти та, на з одного боку, є економічним рішенням (вартість комплекту із загальною підставкою набагато нижча ніж кілька адаптерів з окремими підставками, які складають значну частину вартості готового адаптера)

    З іншого боку, заміна підставки та розпірних рам є відносно легкою та швидкою операцією, яка не створює незручностей під час використання адаптерів.

- Контакти: BGA 64 -->PDIP48+16-pin - призначений тільки для програматора T48 (не підходить для TL866x, T56 або будь-якого іншого програматора)

Позначення XGecu: ADP_BGA64_EX-A-B-C v2.0

Версія 2.0 базується на власному сокеті XGecu BGA64< /b >

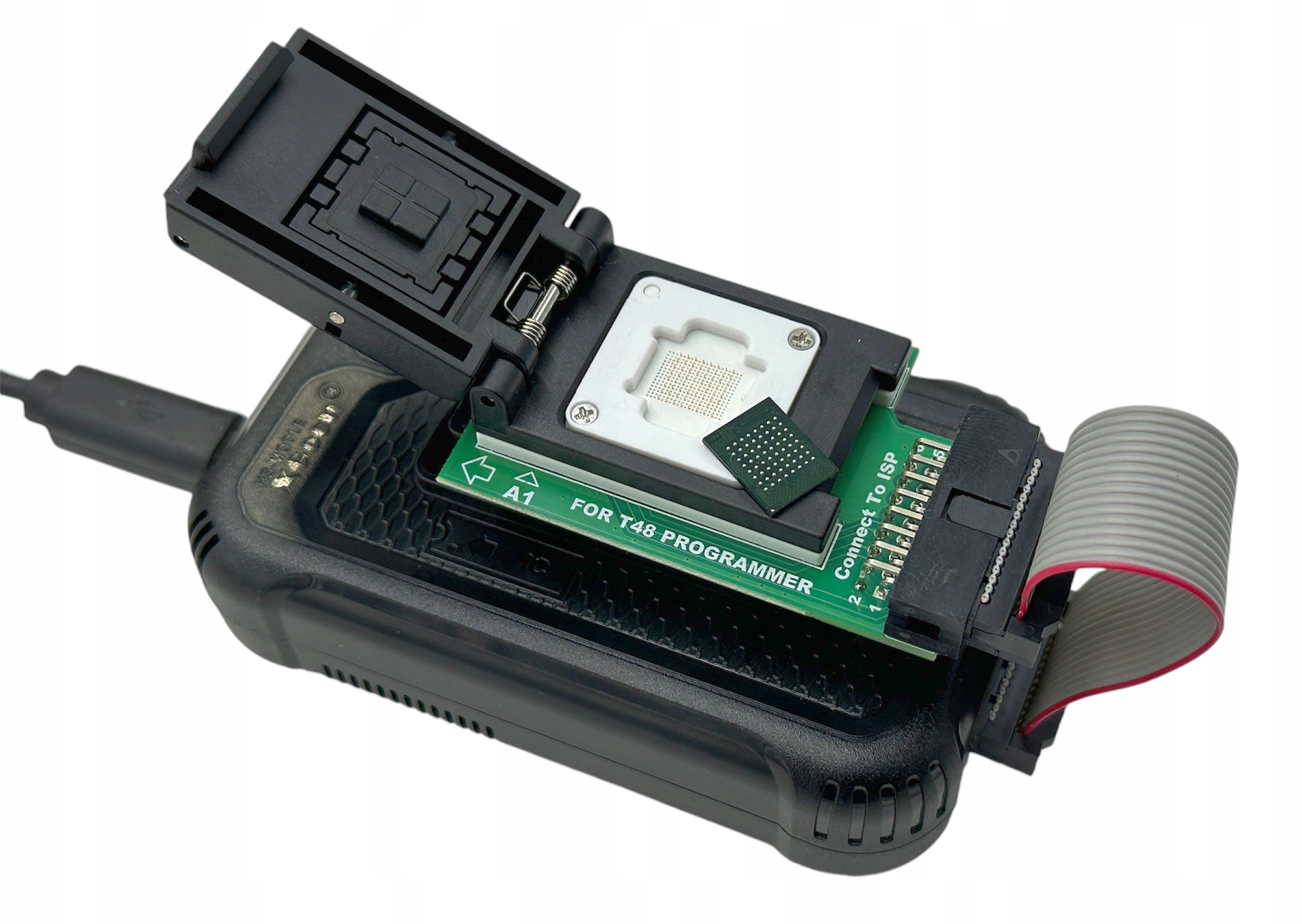

Предметом продажу є тільки комплект перехідників. Пам’ять і програматор на фотографії вище наведено лише для ілюстрації.
