3-секційний гідравлічний комплект 40л/хв для TURA

КОД SKRAW-MET: [8496]

Виробник: SM-G (SKRAW MET GROUP)

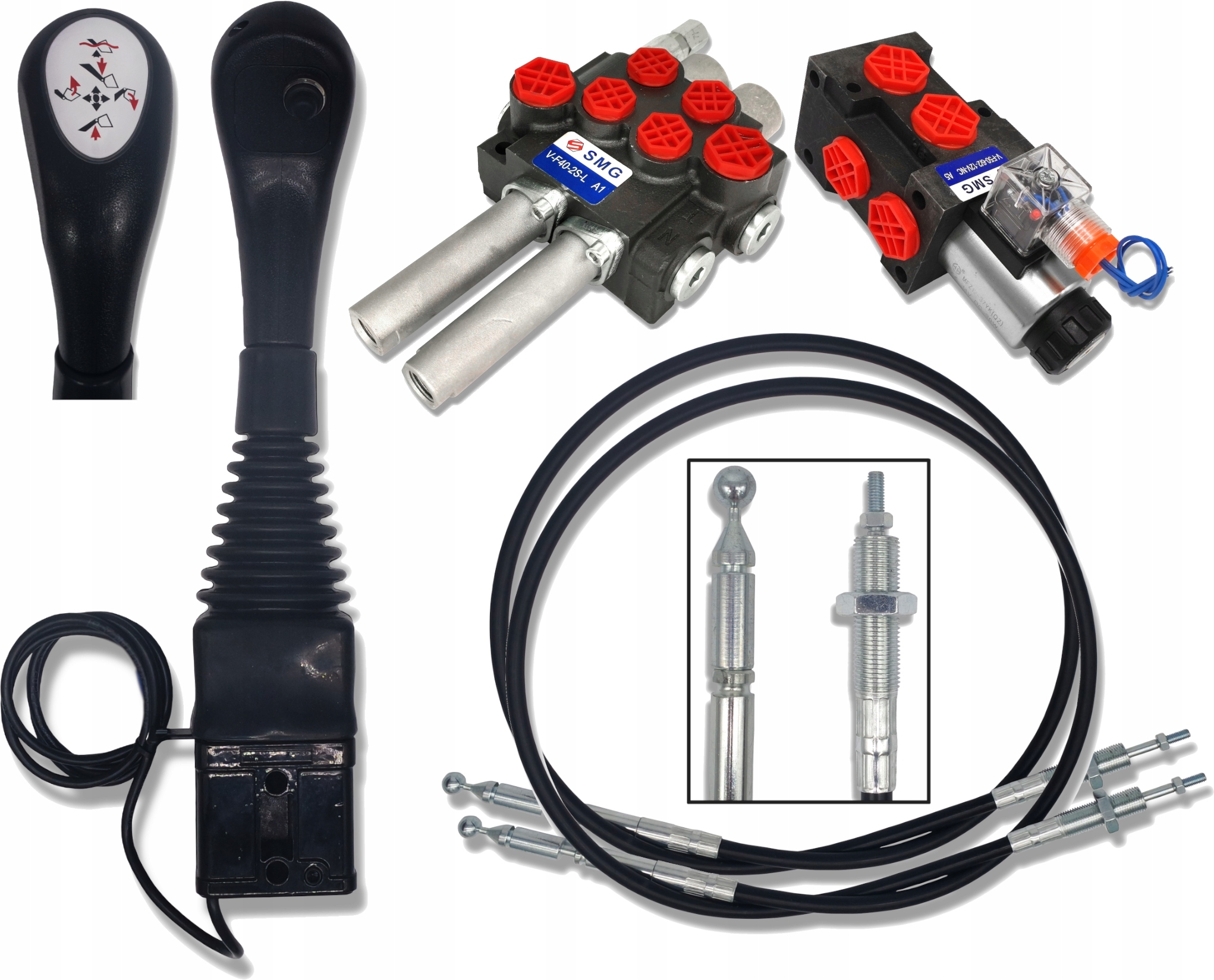

Вміст набору:

• Джойстик SM -G для м'ячів з 1 кнопкою [3928]
• 2x 1,5 м мотузки [3934]
• гідравлічний розподільник для кабелів, 2 секції, 40л/хв [1449]
• електромагнітний клапан - дільник 6 /2 12V 50L/min [2547]

Набір ідеально підходить для машин і пристроїв з гідравлічним приводом. Гарантує ефективне керування двома секціями фронтальних навантажувачів TUR (підйом рами та нахил лопати).

Набір має багато переваг, які впливають на динамічне, швидке та безпечне керування машиною.

Може використовуватись у сільському господарстві, плодівництві, лісовому господарстві та будівництві. Пристосований для роботи в: сільськогосподарських машинах, тракторах, обприскувачах, турах, циклопах, навантажувачах HDS, будівельних машинах, навантажувачах, екскаваторах, підмітальних машинах, промислових машинах та ін.

2-СЕКЦІЙНИЙ ГІДРАВЛІЧНИЙ РОЗПОДІЛЬНИК ДЛЯ КАБЕЛІВ 40 Л

Виробник: SM-G (SKRAW MET GROUP)

Високоякісний моноблочний розподільник характеризується компактною конструкцією, стабільною роботою та високою універсальністю.

Він дає змогу керувати двома двосторонніми або (після підключення) один із портів) приводи односторонньої дії.

Можливе послідовне підключення до наявної системи (потрібна притискна втулка).

Керування з кабіни за допомогою кабелів і джойстик.

Застосування:

Розподільник ідеально підходить для машин і пристроїв з гідравлічним приводом.

Може використовуватися в сільському господарстві, садівництві, лісовому господарстві і будівництво.

​

Універсальний розподільник, використовується в різних типах машин наприклад:

• Циклоп
• Повороти
• Навантажувачі
• Плуги
• Вилочні навантажувачі та багато іншого

​

​Трьохпозиційний повзунок (1 - 0 - 2)

​

• пружина сама повертається у вертикальне положення
• Нейтральне положення 0 (джойстик вертикально - трос ослаблений), шток приводу стоїть - масло йде в перелив.
• Робоче положення 1 (джойстик похило до вперед) поршневий шток приводу висувається.
• Робоче положення 2 (джойстик у похилому положенні назад) поршневий шток приводу втягується.

​

Підключення:

• Живлення (P) BSP 1/2''
• Задня частина (T) BSP 1/2''
• Секційний вихід BSP 3/8''
• Підключення BSP 1/2"

Технічні характеристики:

Потік масла: 0 - 40 л/хв

Максимальний тиск робочий: 250 бар

Допустима температура навколишнього середовища: -40℃ до +60℃

Допустима температура масла: -15 ℃ до +80 ℃

Оснащений запобіжним клапаном.

​Електромагнітний клапан 6/2 12v 50 л/хв з пробкою

Виробник: SM-G (SKRAW MET GROUP)

​

Цей електромагнітний клапан є ідеальним рішенням, коли в гідравлічному розподільнику (для керування приводом) немає додаткової секції для керування іншим приводом.

Використовується для гідравлічне керування, найчастіше з 2-секційним розподільником, як 3-секційний, наприклад, грейфер, крокодил тощо.

Можливо послідовне з'єднання.

Високоякісний електромагнітний клапан, який характеризується компактною структурою, стабільною роботою та високою універсальністю.

Застосування:

Розподільник ідеально підходить для машин і пристроїв з гідравлічним приводом.

Його можна використовувати в сільському господарстві, садівництві, лісовому господарстві та будівництві.

Приклад використання електромагнітного клапана: два гідроциліндри подвійної дії, керовані одним розділу в розподільнику.

Завдяки цьому (за допомогою електричного імпульсу, викликаного кнопкою «P»), ми можемо керувати двома незалежними подвійними бічні приводи операції.

​

Ця кнопка зазвичай розташована на елементі керуваннятобто. важіль або джойстик.

Зверніть увагу, що це не дозволяє керувати двома приводами одночасно.

​

Технічні дані:

• Різьба (BSP): 1/2"
• Максимальний потік масла: 50 л/хв
• Напруга: 12 В
• Максимальний робочий тиск: 315 бар

Допустима температура навколишнього середовища: від -40 ℃ до +60 ℃

Допустима температура масла: -15 ℃ до +80 ℃

​ПІДКЛЮЧЕННЯ:

​

ЖИВЛЕННЯ / ЗВЕРНЕННЯ P1 - P2 (незалежно від того, P1 або P2 буде зворотним або живленням)< /h2>

A - B - C - D ВИХОДИ ДЛЯ ПРИЙМАЧІВ (АКТУАТОРІВ)

​

​ДЖОЙСТИК З 1 КНОПКОЮ ДЛЯ М'ЯЧИХ ЛІНІЙ

Виробник: SM-G (SKRAW-MET Group)

Призначений для механічного керування підйомом рами, нахилом лопати та захватом тюків або крокодил.

Надійний джойстик, що дозволяє механічно керувати триходовою гідравлічною Клапани керування TURA (навантажувач) за допомогою двох кабелів і однієї кнопки.

Дозволяє дистанційно керувати (з кабіни) розподільниками, які розташовані поза кабіною.

Застосування:

Призначено для керування TURA 1, 2, 3 у тракторах, таких як наприклад:

• URSUS
• ZETOR
• MF та похідні.

Ідеально підходить для машин і пристроїв з гідравлічним приводом.

Може використовуватися в сільському господарстві, садівництві, лісництві та будівництві.

Це адаптований для роботи в різних типах машин, таких як: сільськогосподарські машини, трактори, обприскувачі, зубри, циклопи, навантажувачі HDS, будівельні машини, навантажувачі, екскаватори, промислові машини та інші.

Простий монтаж.

Технічні характеристики:

Робоча температура: від -30°C / до +80°C

• Отвор кабелю Φ14 мм
• Важіль блокування
• Самоблокуючий штифт M8 для кріплення кабелю

Матеріал:

• ергономічна ручка з міцного пластику
• основа з алюмінієвого сплаву
• водонепроникна кришка кнопки

​

Головка джойстика застрягла

Головка джойстика розблокована

​Кабель для керування кульовим розподільником довжиною 1,5 м

Виробник: SM-G (Skraw-Met Group)

Кабель ідеально підходить для керування гідравлічними розподільниками, які використовуються в машинах та гідравлічно пристрої з живленням, якими керує джойстик / важіль.

Може використовуватися в сільському господарстві, садівництві, лісництві, будівництві та в широкому розумінні промисловості.

Кінці:

• Кінець кабелю з боку джойстика закінчується кулькою діаметром 14 мм
• Кінець кабелю з боку розподільника, різьба корпусу кабелю M16x1,5, різьба повзуна M6x1,6

​
