MSP55LV650/128 DIP44 - адаптер TL866x

AddOn adapter MSP55LV650/128 DIP44-TL866 - адаптер призначений для читання флеш-пам'ят MSP55LV650 (64mbit/8MB) і MSP55LV128 (128mbit/16MB) у корпусі SOP44 виробництва Fujitsu (розміщується в універсальному адаптері) через проміжний SN001-1 адаптер SOP44-DIP44 1:1), який часто використовується в мультиігрових консолях і портативних програматорах сімейства MiniPRO (TL866CS/TL866A) і XGecu TL866II Plus.

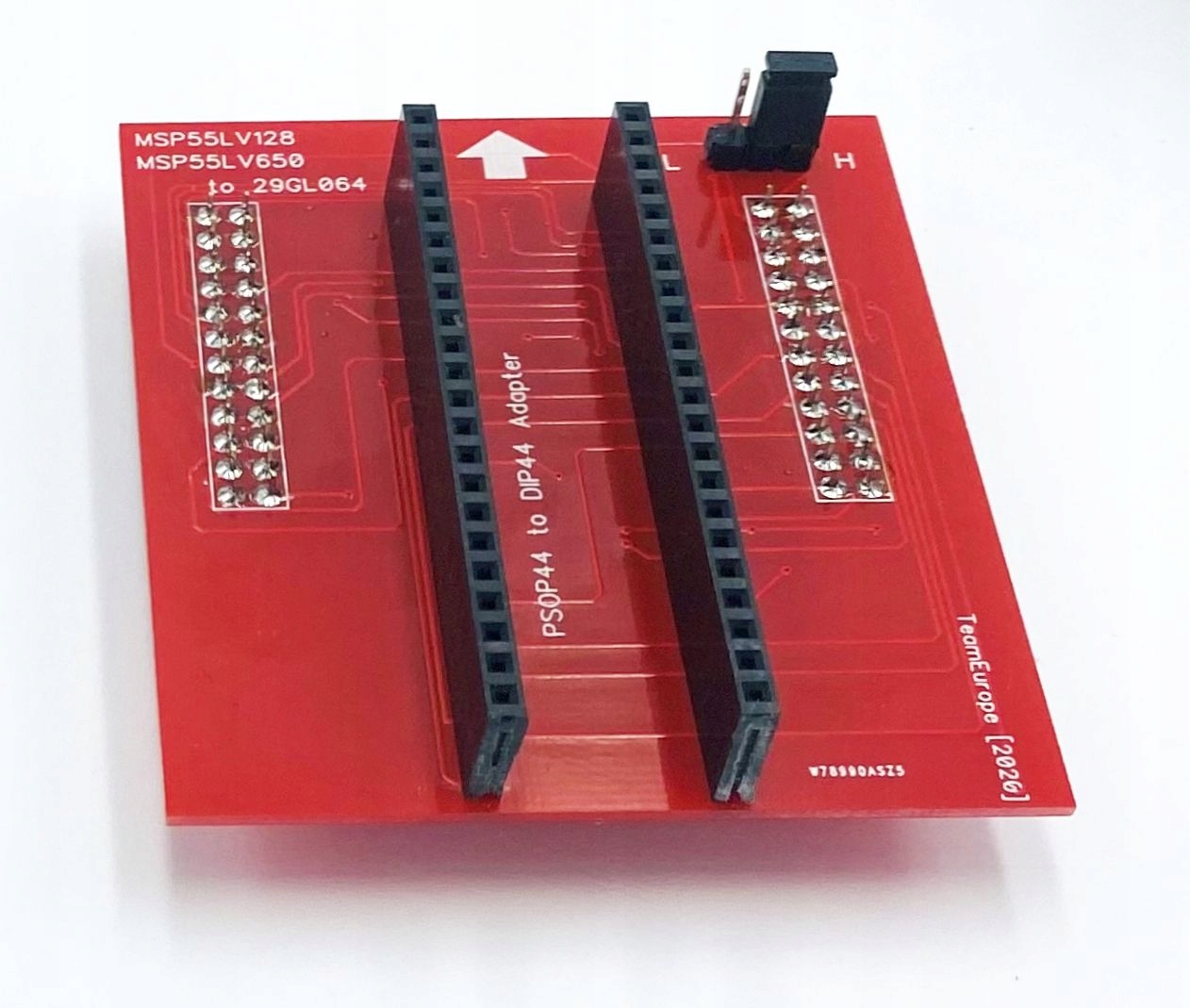

Версія з гніздом для золотих штифтових планок для розміщення універсального адаптера SOP44-DIP44 1:1

1

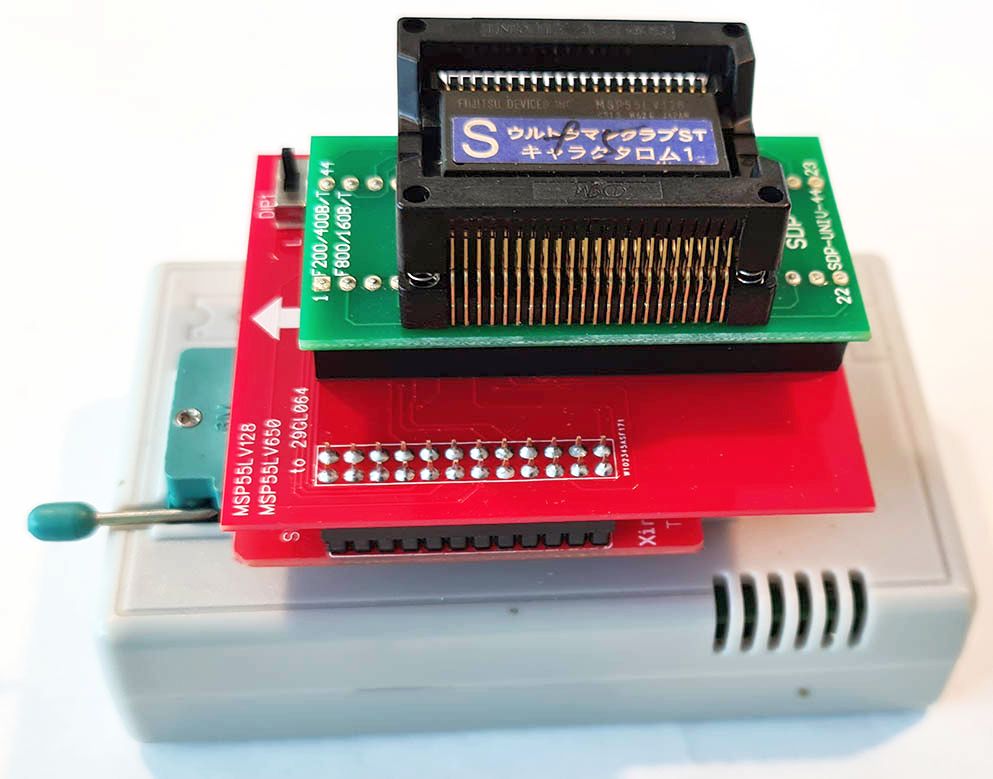

1) Для програматора MiniPRO (TL866CS/TL866A) або XGecu TL866II Plus. вставляємо проміжний адаптер SN001-1, на нього ставимо вищезгаданий адаптер, а на нього універсальний адаптер SOP44-DIP44 1:1, в який розміщуємо пам'ять MSP55LV650 або MSP55LV128

2) Встановлюємо Перемичка DIP1 у положення L

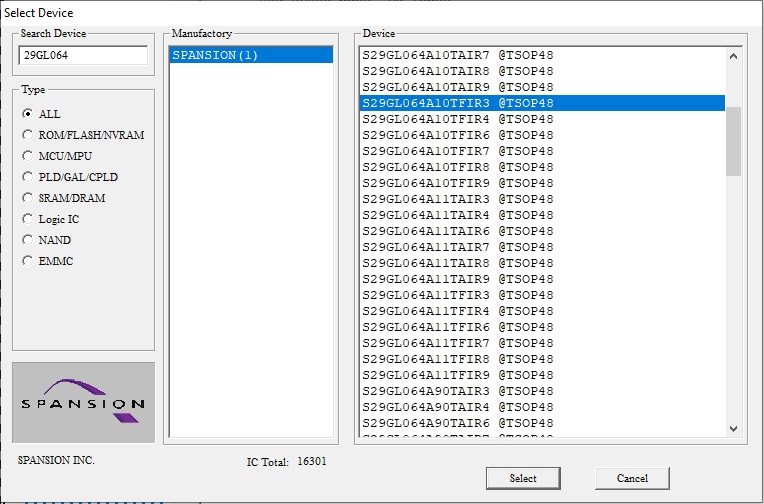

3) Відкрийте програмне забезпечення програматора та виберіть його зі списку систем S29GL064A10TFIR3

4) У параметрах зніміть прапорець біля вікна Перевірити ідентифікатор

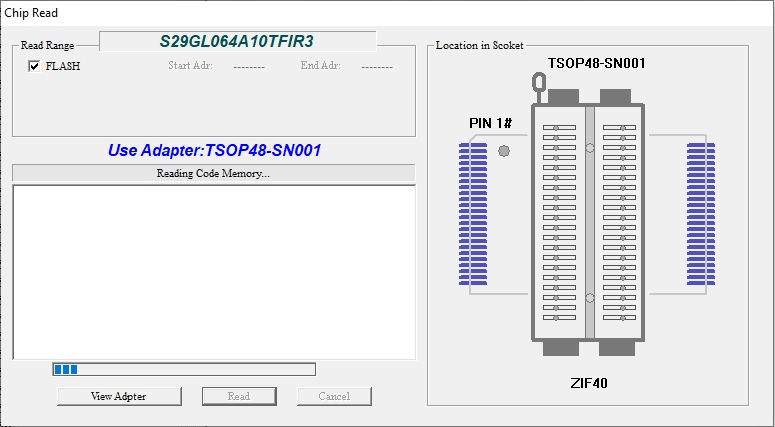

5) Виберіть кнопки ПРОЧИТАТИ та Прочитати у спливаючому вікні

6) Збережіть дамп у файл

Для MSP55LV650 (8 МБ) - це все - ми прочитали весь вміст

Для MSP55LV128 (16 МБ) - Ми тільки в першому таймі. Тому ми переміщуємо перемичку DIP1 у положення H і повторюємо читання, а потім зберігаємо другу половину дампа. Об’єднуємо файли за допомогою програми на зразок Dziellacz.

Предметом продажу є тільки адаптер SOP44-DIP44. Система, програматор, SOP44-DIP44 і адаптер SN001, які видно на фотографіях, наведені лише для ілюстрації.

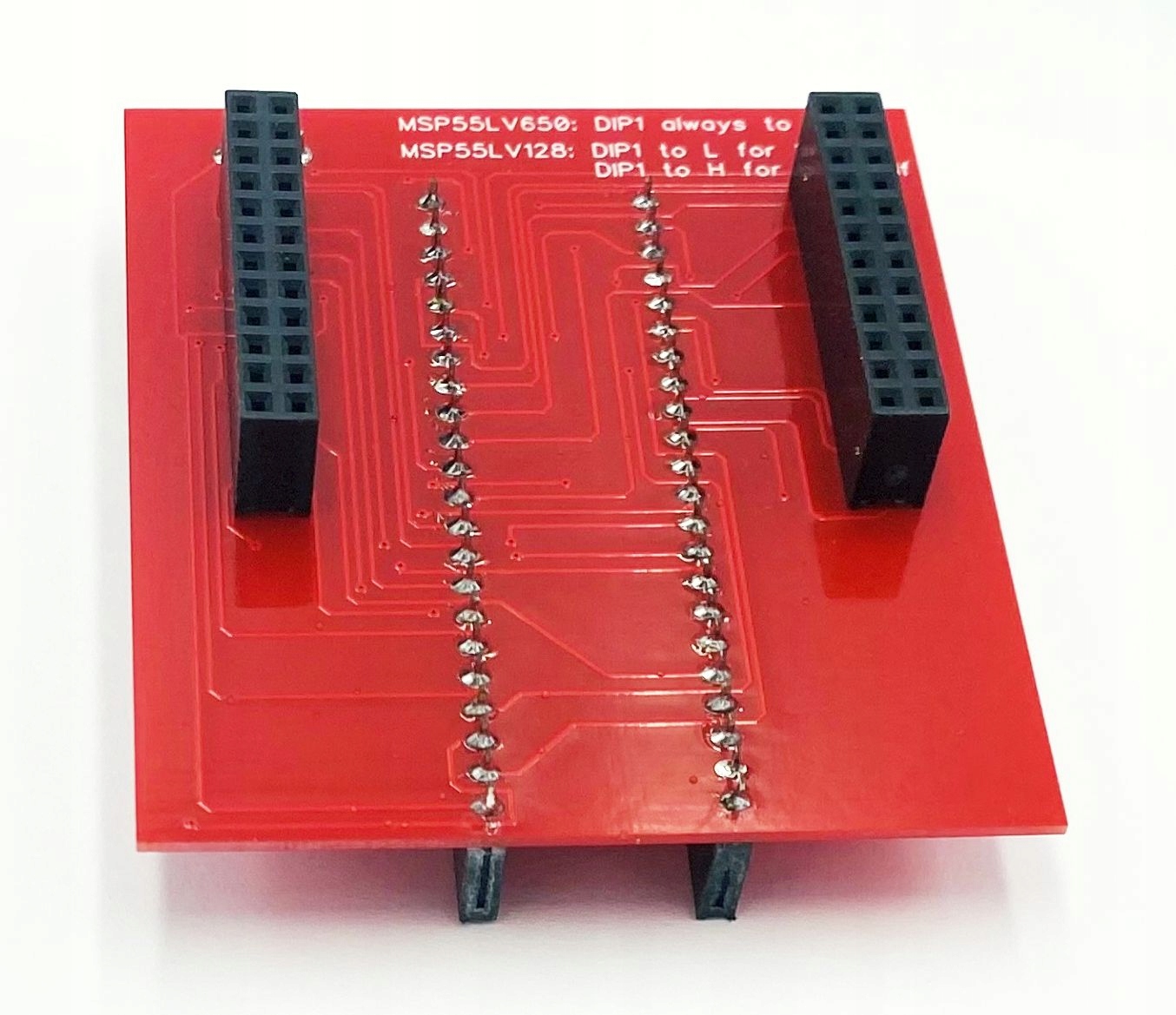

- Контакти: 44-контактний DIP --> 2x24-контактний роз’єм IDC, призначений лише для проміжного адаптера SN001-1 програматора сімейства MiniPRO (TL866CS/TL866A) і XGecu TL866II Plus, а також універсального SOP44-DIP44 1:1 адаптер

- Ширина мікросхеми DIP: 600 mils

- Растр (відстань між контактами системи DIP) - 2,54 мм
