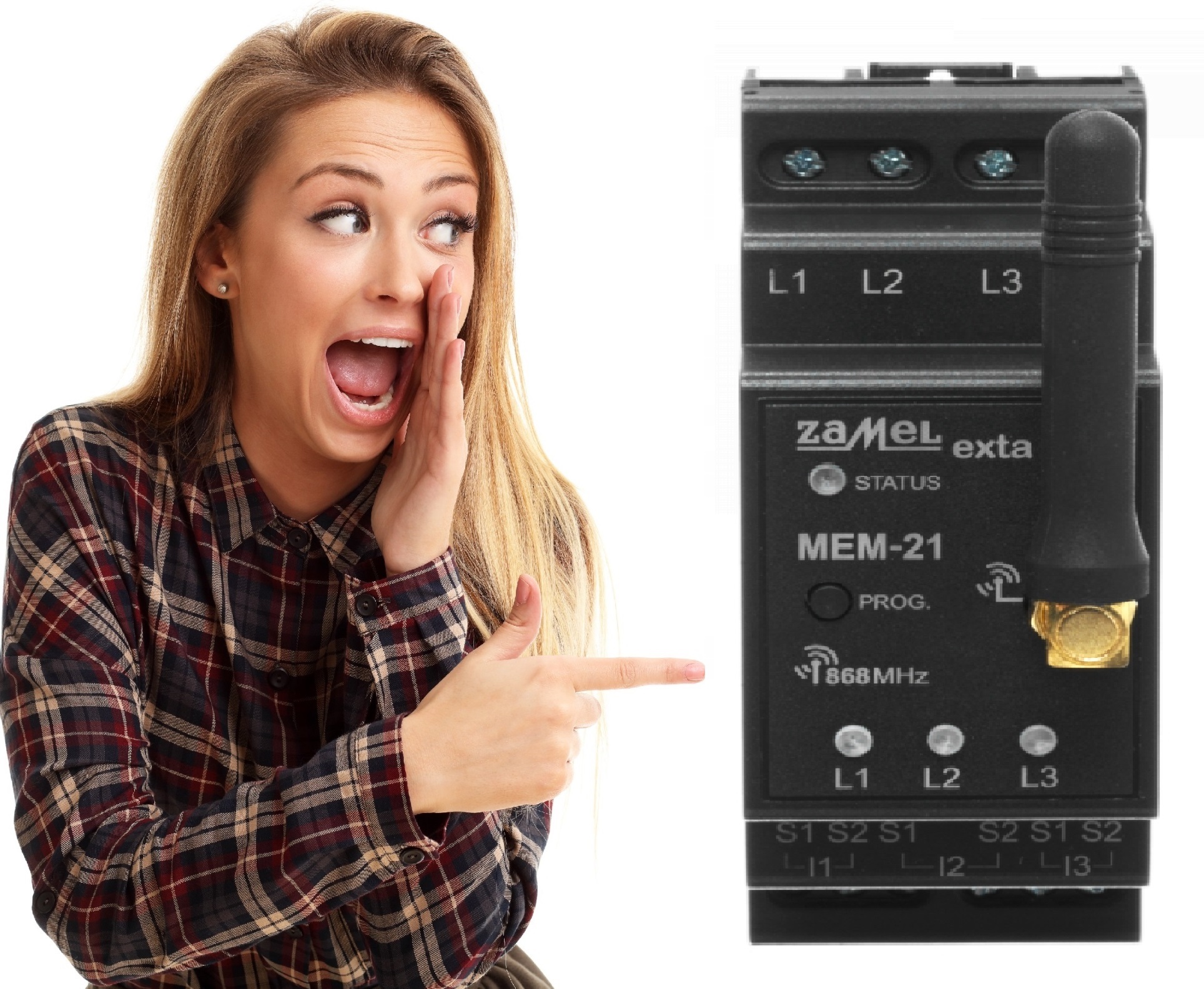

МОНІТОР ЕЛЕКТРИЧНОЇ ЕНЕРГІЇ 3F+N ТИП: MEM-21

ХАРАКТЕРИСТИКИ ПРОДУКТУ

• MEM-21 дозволяє вимірювати енергію, струм, напругу та потужність на кожній із 3 фаз. Вимірювання здійснюється через трансформатори струму.
• MEM-21 можна використовувати як монітор спожитої, виробленої енергії або обох одночасно. Тому його можна успішно використовувати як субметр у фотоелектричних (PV) установках. Додатковою перевагою приладу MEM-21 є проста настройка, архівація даних вимірювань у хмарі та можливість експорту даних у файл «*.xlsx». Це дозволяє отримати енергетичну інформацію, розділену на добові, тижневі, місячні та річні періоди з можливістю розбиття на окремі фази. Прилад призначений для установки в розподільний щиток на рейку TH35.
• Знімна антена дозволяє використовувати зовнішню антену. Пристрій MEM-21 можна використовувати лише як монітор споживання енергії або суб-лічильник у домашніх і промислових установках.

ТЕХНІЧНІ ДАНІ

• Номінальна напруга живлення: 3 x 230 В змінного струму / 400 В змінного струму
• Номінальна частота: 50 / 60 Гц
• Номінальна споживана потужність: 1,5 Вт
• Радіопередача – діапазон: ISM 868 МГц (868,50 МГц)
• Метод радіопередачі: двосторонній
• Кодування: алгоритм на основі 128-бітного ключа
• Робочий діапазон: до 300 м на відкритих територіях
• Потужність передачі: ERP < 20 мВт
• Співпраця з контролером EFC-01: так
• Оптична сигналізація - передача: так - зелений світлодіод (СТАТУС)
• Сигналізація наявності напруги на окремих фазах: так – червоні світлодіоди (L1, L2, L3)
• Вимірювані параметри: напруга, струм, частота, активна, реактивна, повна потужність, активна енергія, реактивна енергія, вимірювання проводяться незалежно на кожній фазі
• Вимірювальний елемент: 3 x SC-16 трансформатор струму 100 A / 33,3 mA
• Клеми живлення: L1, L2, L3, N
• Клеми для підключення трансформаторів струму: S1S2 (I1), S1S2 (I2), S1S2 (I3),
• Кількість клем підключення: 10 (кабелі перетином до 2,5 мм2)

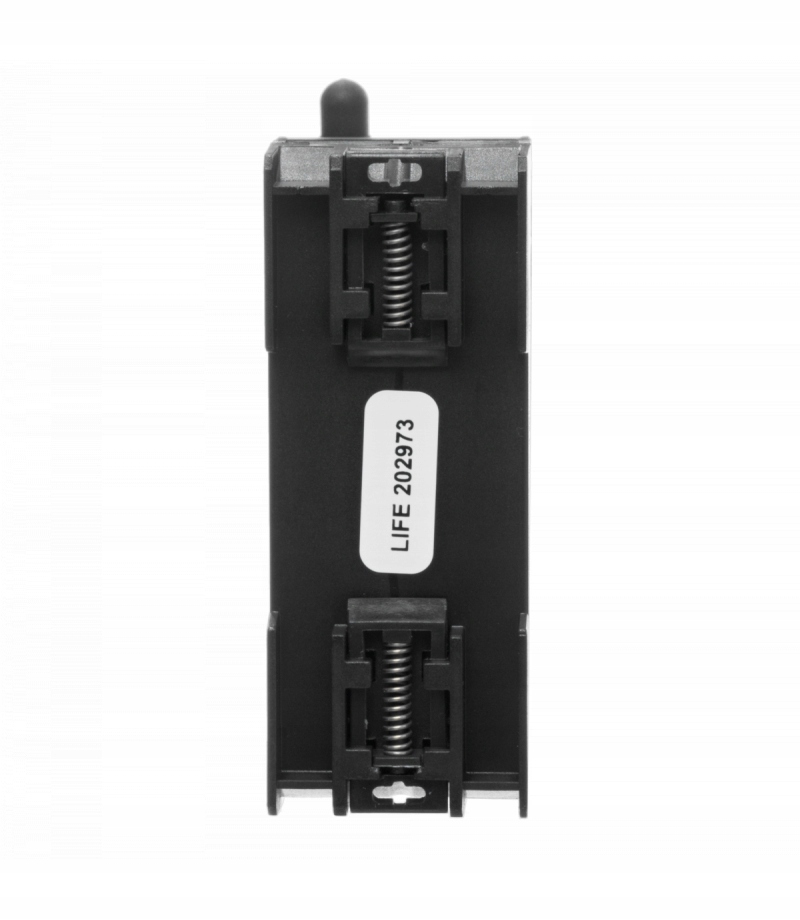

• Кріплення на корпусі: рейка TH35 (DIN)
• Діапазон робочих температур: від -10 до +55 °C
• Ступінь захисту корпусу: IP20
• Розміри: 90 x 35 x 66 м

ОСНОВНІ ХАРАКТЕРИСТИКИ ПРОДУКТУ

● Номінальна напруга 3x 230 В змінного струму / 400 В змінного струму

● Вимірювання спожитої, виробленої або й того, й іншого

● Вимірювання параметрів мережі з поділом на кожну фазу

● Співпраця з контролером EFC-01

● Вимірювання виконано за допомогою трансформаторів із максимальною силою струму 100 А

● Сигналізація наявності напруги на окремих фазах

● Збір даних про споживання енергії в хмарі + експорт даних у файл xls

● Можливе віддалене оновлення програмного забезпечення

● Легке встановлення в розподільний щит за допомогою рейки TH35
