INT-GSM LTE

Модуль зв'язку LTE для ППК INTEGRA та INTEGRA Plus

Пристрій відстежує за допомогою передачі стільникових даних (TCP/UDP) або SMS-повідомлень. Він також може передавати інформацію про події зацікавленим особам - через SMS-повідомлення, сервіс CLIP або PUSH-повідомлення. При роботі INT-GSM LTE з ППК серії INTEGRA Plus доступний додатковий спосіб надсилання повідомлень: електронна пошта. Зміст усіх повідомлень, незалежно від способу їх передачі, базується безпосередньо на списку подій і генерується автоматично.

Зв'язок з ППК через модуль INT-GSM LTE може відбуватися через сервіс налаштування з'єднання SATEL.

В результаті дистанційно:

• конфігурація параметрів системи за допомогою програми DLOADX
• адміністрування системи за допомогою програмного забезпечення GUARDX
• операція з мобільного додатку INTEGRA CONTROL.

Дистанційне керування функціями сигналізації, в якій працює INT-GSM LTE здійснюється:

• SMS
• безкоштовний сервіс CLIP
• Програма INTEGRA CONTROL

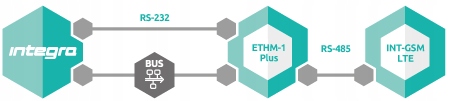

Два способи підключення модуля до ППК

• безпосередньо: до шини клавіатури та через порт RS-232

• через комунікаційний модуль ETHM-1 Plus: через порт RS-485

З'єднання INT-GSM LTE з модулем зв'язку ETHM-1 Plus дозволяє використовувати мобільну мережу як резервний шлях передачі даних для INTEGRA або < панель керування b>INTEGRA Plus (альтернатива зв’язку Ethernet). У випадку функції моніторингу інсталятор може встановити пріоритети для використання окремих шляхів зв’язку – Dual Path Reporting – відповідно до вимог стандарту EN 50136.

INT-GSM LTE

LTE-комунікаційний модуль для ППК INTEGRA та INTEGRA Plus

• можливість використання послуги налаштування підключення SATEL
• програмування контрольні панелі за допомогою DLOADX (віддалене підключення)
• контроль системи сигналізації за допомогою GUARDX

  (віддалене підключення)

• керування системою з мобільного додатку INTEGRA CONTROL
• співпраця з системою INTEGRAM (інтеграція багатьох систем сигналізації на базі ППК INTEGRA та INTEGRA Plus)

• моніторинг: стільникові дані (TCP/UDP), SMS-повідомлення
• можливість співпраці з модулем Ethernet ETHM-1 Plus:

  Dual Path Reporting, сумісний з EN 50136

  запасний шлях зв'язку

• повідомлення: SMS, CLIP, PUSH, електронна пошта (INTEGRA Plus)
• дистанційне керування: SMS, CLIP, мобільний додаток
• синхронізація часу з NTP-сервера або мобільної мережі
• li>
• модуль віддаленого оновлення програмного забезпечення через UpServ
• підтримка двох SIM-карт
• можливість перевірки балансу передплаченого рахунку

ХАРАКТЕРИСТИКИ

INT-GSM LTE – це комунікаційний модуль LTE, який дозволяє ППК серій INTEGRA та INTEGRA Plus спілкуватися через мобільну мережу 2G, 3G або 4G. Пристрій працює на шині клавіатури ППК. Підтримує дві SIM-карти. Усі передачі стільникових даних зашифровано за стандартом AES-192.

INT-GSM LTE відстежує події на двох станціях моніторингу (наприклад, служби безпеки) через стільникову мережу. Для цього він використовує передачу стільникових даних і SMS-повідомлень із можливістю встановлення пріоритету для кожного із зазначених вище шляхів передачі.

Сповіщення про події створюються автоматично на основі записів із сигналізації пам'ять подій ППК. Модуль передає інформацію у вигляді SMS-повідомлень або через сервіс CLIP (максимум на 16 номерів), а у разі взаємодії з ППК INTEGRA Plus також електронною поштою (максимум на 16 адрес). ). Після встановлення мобільного додатку INTEGRA CONTROL, наприклад, на смартфоні, доступні PUSH-повідомлення.

Співпраця INT-GSM LTE з ППК INTEGRA та INTEGRA Plus забезпечує доступ до дистанційного керування системою за допомогою:

Програма INTEGRA CONTROL
• SMS-повідомлення
• безкоштовний сервіс CLIP
• Програма GUARDX.

Велика перевага модуля INT-GSM LTE - можливість роботи з модулем Ethernet ETHM-1 Plus (з'єднання RS-485). Цей дует дозволяє здійснювати подвійний моніторинг (Dual Path Reporting), сумісний зі стандартом EN 50136, а також визначати пріоритет каналів моніторингу подій (Ethernet, стільникові дані та SMS). За замовчуванням стільникова мережа є резервним каналом зв’язку для мережі Ethernet.

Зв’язок через стільникову мережу забезпечує бездротове з’єднання контрольної панелі та комп’ютера з інстальованою програмою DLOADX, а отже, дозволяє конфігурувати навіть із віддаленого місця. З’єднання між модулем і комп’ютером можна встановити за допомогою сервісу налаштування з’єднання SATEL.

Програмне забезпечення модуля оновлюється через порт RS-232 або віддалено за допомогою програмного забезпечення UpServ (стільникова передача даних).

Особливості:

• робота з ППК INTEGRA та INTEGRA Plus (версія 1.19 або вище)
• підтримка двох SIM-карт
• можливість перевірка стану передплачених рахунків
• синхронізація часу з NTP-сервера або мобільної мережі
• повідомлення: SMS, CLIP, PUSH, електронна пошта (INTEGRA Plus)
• дистанційне керування: SMS, CLIP, мобільний додаток
• моніторинг: стільникові дані (TCP/UDP), SMS-повідомлення
• можливість співпраці з модулем Ethernet ETHM-1 Plus (версія 2.07 або вище):

  - Dual Path Reporting, сумісний із EN 50136

  - запасний шлях зв’язку

• можливість використання служби налаштування з’єднання SATEL
• операція системи з мобільного додатку INTEGRA CONTROL

  - Android (версія 4.2.7 або вище)

  - iOS (версія 5.0 або вище)

• програмування ППК за допомогою DLOADX (версія 1.19.004 або вище) - віддалене підключення
• керування системою сигналізації за допомогою GUARDX - віддалене підключення
• співпраця з системою INTEGRUM (інтеграція багатьох системи сигналізації на базі INTEGRA та INTEGRA Plus)
• оновлення ПЗ віддаленого модуля через UpServ

ТЕХНІЧНІ ДАНІ

• Напруга живлення (±15%) 12 В постійного струму,
• Розміри електронної плати 80 x 57 мм
• Діапазон робочих температур -10...+55°C
• Струм споживання в режимі очікування 110 мА
• Максимальний струм споживання 450 мА
• Вага 44 г
• Максимальна вологість 93±3%
• Клас навколишнього середовища згідно з EN50130-5 II
