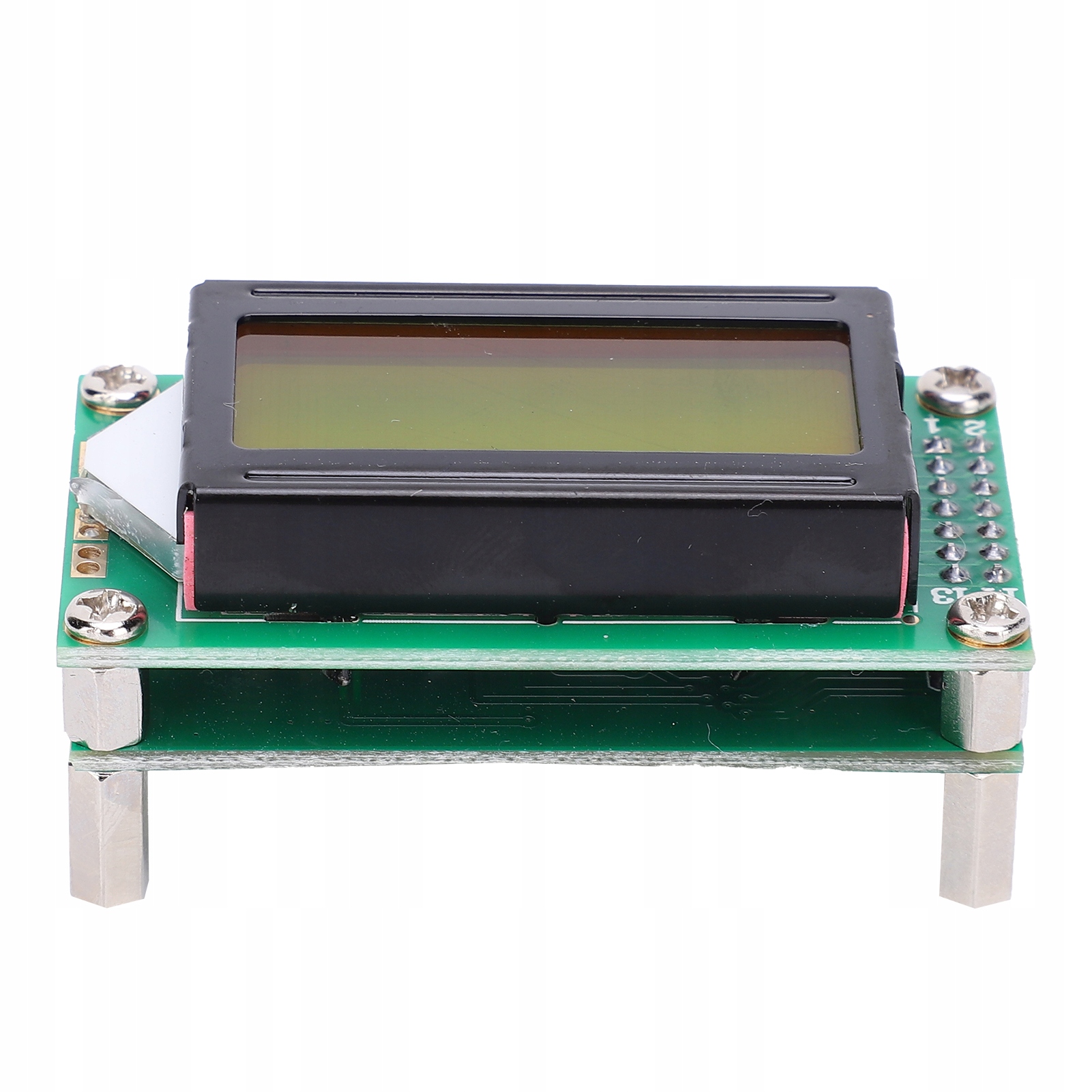

Модуль вимірювання частоти Display Counter
- Час доставки: 7-10 днів
- Стан товару: новий
- Доступна кількість: 10
Оплачивая «Модуль измерения частоты Дисплей Счетчик», вы можете быть уверены, что данное изделие из каталога «Контроллеры и регуляторы» будет доставлено из Польши и проверено на целостность. В цене товара, указанной на сайте, учтена доставка из Польши. Внимание!!! Товары для Евросоюза, согласно законодательству стран Евросоюза, могут отличаться упаковкой или наполнением.
Функція:1. Високопродуктивний лічильник частоти 1,2 ГГц на основі 8-розрядного мікроконтролера Microchip PIC16F648A
2. Мінімальний крок регульованої проміжної частоти становить 100 Гц, діапазон проміжної частоти становить 0 ~ 999,9999 МГц, і він налаштований на режим проміжної частоти плюс або мінус
3. Вбудований джерело опорної частоти використовує кристалічний генератор із температурною компенсацією та керування напругою (+-2,5 ppm VC-TCXO)
4. Прийміть дизайн подвійної проміжної частоти, значення проміжної частоти та режим плюс/мінус можна встановити окремо
5. LCD0802 РК-дисплей, може відображатися до 7 цифр, недійсне значення нульової частоти автоматично гаситься
6. Конструкція блоку живлення проти реверсу забезпечує низьке енергоспоживання від батареї.
7. Оснащено подвійною кнопкою керування, має хороший інтерфейс людина-машина
8. Різні налаштування автоматично зберігаються в EEPROM і викликаються відразу після ввімкнення
Специфікація: Тип елемента: Модуль вимірювання частоти
Матеріал: друкована плата
Застосування: В основному використовується для саморобних трансиверів для відображення значень частоти, але також може використовуватися для звичайного вимірювання частоти
Час пуску: 0,64 с
Діапазон вимірювання: 1 МГц ~ 1,2 ГГц
Точність вимірювання: +-100 Гц
Робоча напруга: 9 В ~ 12 В постійного струму (із захистом від зворотної полярності)
Робочий струм: Увімкніть підсвічування: Цифри на дисплеї: Відображаються 7 старших цифр
Опорна частота: кварцевий генератор із регулюванням напруги 13 000 МГц із температурною компенсацією (VC-TCXO) у корпусі 5032, стабільність частоти +-2,5 ppm
Чутливість каналу: (дані HM8134-2)
Випробувальна частота (МГц) 5 10 30 60 100 150 200 300 450
Чутливість (мВ RMS) 35 20 10 3 3 4 8 15 12
Випробувальна частота (МГц) 500 550 600 700 800 900 1000 1100 1200
Чутливість (мВ RMS) 14 30 65 80 80 35 175 270 310 Вбудований інтерфейс:
ВХІД РЧ (вхід вимірювального сигналу): квадратне гніздо XH2.54-2P
ВХІД ICSP (інтерфейс програмування MCU): штифт XH2.54-6P
ВХІД ЖИВЛЕННЯ: квадратне гніздо XH2.54-2P
Як використовувати:
1. Перед використанням перевірте напругу джерела живлення (DC 9V-12V) і NaPolarity, потім увімкніть живлення, переконавшись, що вони правильні. Машина має надійну конструкцію, полярність живлення змінена, машинка не працюватиме, але не викличе руйнівних наслідків.
2. Вхід вимірювального сигналу підключається до вимірювальної лінії (дротовий спосіб) або антени (індуктивний метод) за допомогою квадратного роз’єму 2P.
3. Перед проведенням вимірювань увімкніть прилад, щоб він прогрівся на кілька хвилин і дайте опорній частоті стабілізуватися.
Список пакетів: 1 x модуль
2 x з’єднувальна лінія
