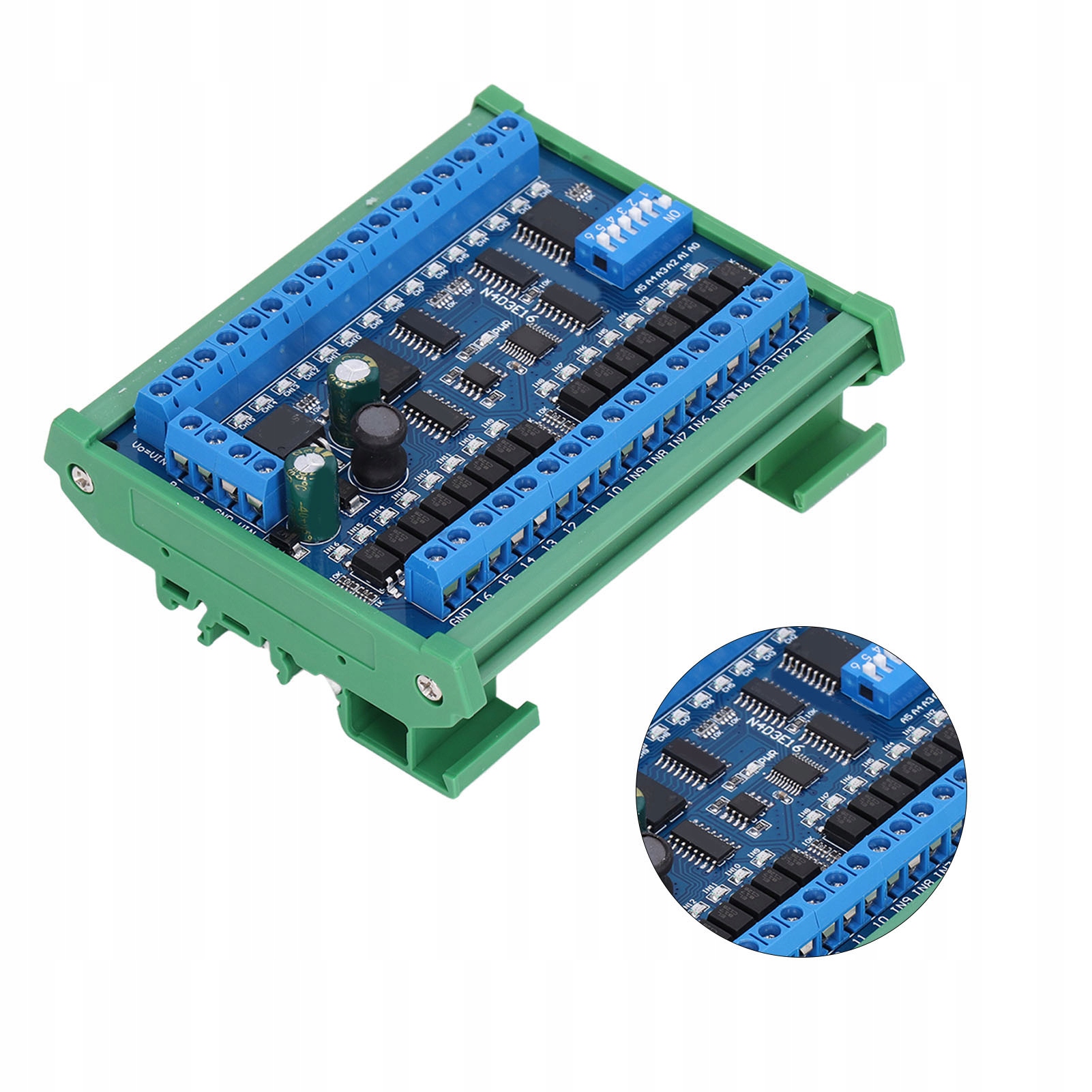

[проста проводка] Схема модуля живлення багато разів була налагодженою, проводка PCB проста, і є кілька порушень. іншої картки через автобус RS485 (встановіть відповідні регістри). P>

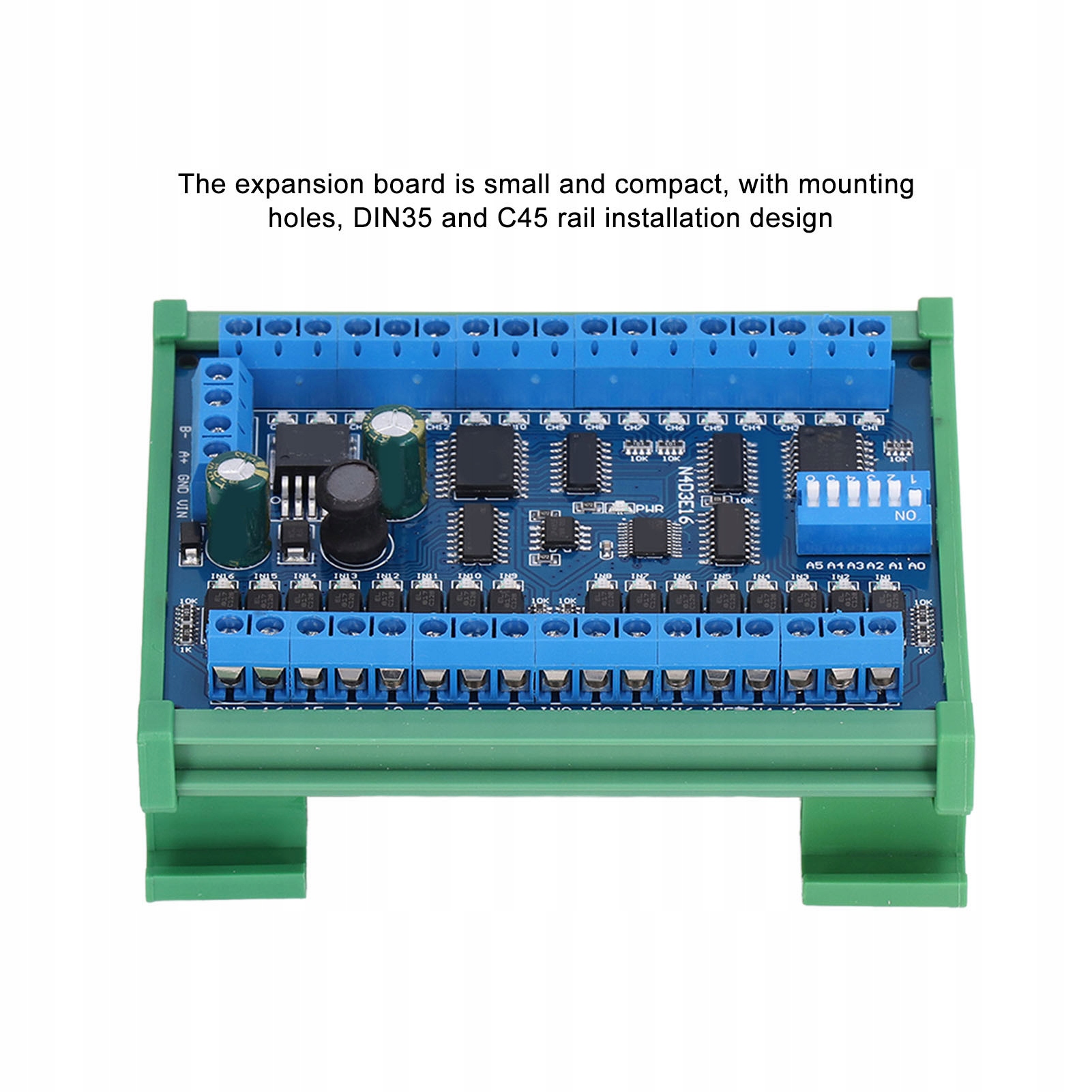

[Легка установка] Розширена карта невелика і компактна, має монтажні отвори і адаптується для монтажу на DIN35 та C45 Rails. , Ідентифікаційні системи, мережеві камери та контролери світлодіодного освітлення тощо

Специфікація:

• Тип статті: карта розширення
• Матеріал: PCB
• Модель: N4D3E16
• Максимальне навантаження: Максимальний струм навантаження кожного каналу - 300 мА
• Параметри коробки DIN Rail:
• Модель: UM72
• Колір: Зелений
• Ширина : Доцільно для ширини друкованої плати UM72 (приблизно 72 мм/2,8 дюйма)
• Ступінь ізоляції: жорсткий -доградний VO
• Довжина кріплення: придатна для приблизно. 100 мм/3 PCB, 9 дюйм
• Метод встановлення: DIN35 та C45 Rails
• Застосування: карта розширення PLC IO, інтелектуальний будинок, домашня автоматизація, камера PTC, нагляд за безпекою, система ідентифікації , мережева камера, світлодіод контролера світла, автоматичне управління завісами

• 1. Робоча напруга: постійний струм 6,5-30 В (7,5 В 9 В 12 В 15 В 24 В)
• 2. Робочий струм: 8-50ma
• 3. 16 Ізольовані вхідні порти (NPN активні на низькому рівні)
• 4. 16-канальні виходи Дарлінгтона (вихід ULN2803 NPN)
• 5. 6 Відкриття, закриття, негайне, самостійне, блокування та затримка команд
• 6. 16-канальний вхід може віддалено керувати 16-канальним виходом іншої плитки через шину RS485 (слід встановити відповідні регістри)
• 7. У випадку з інструкціями RTU код коду дорівнює 03 06 (деякі регістри підтримують 16 кодів функцій)
• 8. Якщо рекомендується максимальна затримка, затримка становить 255 секунд
• 9. Ви можете натиснути ENTER у терміналі супер послідовного порту (помічник серійного порту)
• 10. Ви можете підключитися до 64 пристроїв
• 11. Швидкість передачі за замовчуванням становить 9600bps, а швидкість передачі можна вибрати за допомогою творів: 2400 4800 9600 19200bps

Список пакетів:

• 1 x карта розширення
