Модуль живлення регульованого підвищувального перетворювача
- Час доставки: 7-10 днів
- Стан товару: новий
- Доступна кількість: 9812
Просматривая «Модуль живлення регульованого підвищувального перетворювача», вы можете быть уверены, что данное изделие из каталога «Модули» вы получите через 5-7 дней после оплаты. Товар будет доставлен из Европы, проверен на целостность, иметь европейское качество.
Регульований модуль живлення DC-DC Buck Boost Converter CC CV Output 0.5-30V
Особливості:
- РК-дисплей відображає вхідну/вихідну напругу, вихідний струм/вихідну потужність/вихідну ємність /вихідний час.
- ЧПУ дозволяє точне та швидке налаштування. Він може підвищувати та знижувати напругу з регульованою вихідною напругою 0,5-30 В і регульованим обмеженням струму 0-4 А.
- Захист зворотного підключення вхідного кінця, щоб він не перегорів, коли є зворотне підключення.
- Захист від зворотного потоку на вихідному кінці. Немає потреби додавати діод, щоб запобігти зворотному потоку під час заряджання.
- Модуль можна встановити на ON/OFF за замовчуванням.
- Доступно кілька програмних механізмів захисту, а поріг захисту регулюється. Коли робочі параметри модуля перевищують поріг захисту, вихід автоматично вимикається.
- Пульсації на виході невеликі, і є фільтр?
- Товстий радіатор.
Технічні дані:
- Вхідна напруга: 5,0-30 В
- Вихідна напруга: 0,5-30 В
- Вихідний струм: може стабільно працюють при 3А протягом тривалого часу і можуть досягати 4А при підвищеному тепловиділенні
- Вихідна потужність: природне тепловиділення 35Вт; покращити розсіювання тепла 50 Вт
- Роздільна здатність дисплея напруги: 0,01 В
- Поточна роздільна здатність дисплея: 0,001 A
- Ефективність перетворення: приблизно 88%
- Плавний пуск: так (може вийти з ладу при включенні модуля з великим навантаженням потужності)
- Робоча частота: 180 кГц
- Відстань між отворами для вбудованого монтаж: 75 x 39 мм. Захист від зниженої напруги на вході (регульований 4,8-30 В, за замовчуванням 4,8 В)
- Захист від перевищення напруги на виході (регульований 0,5-31 В, за замовчуванням 31 В)
- Захист від надмірного струму на виході (регулювання 0-4,1 A , за замовчуванням 4,1 A)
- Захист від перевантаження (регулювання 0-50 Вт, за замовчуванням 50 Вт)
- Захист від перегріву (регулювання 80-110 А, за замовчуванням 110 Вт)
- Захист від часу очікування (регульований 0-100 год, вимкнено за замовчуванням)
- Захист від надмірної ємності (регульований 0-60 Ач, вимкнено за замовчуванням)

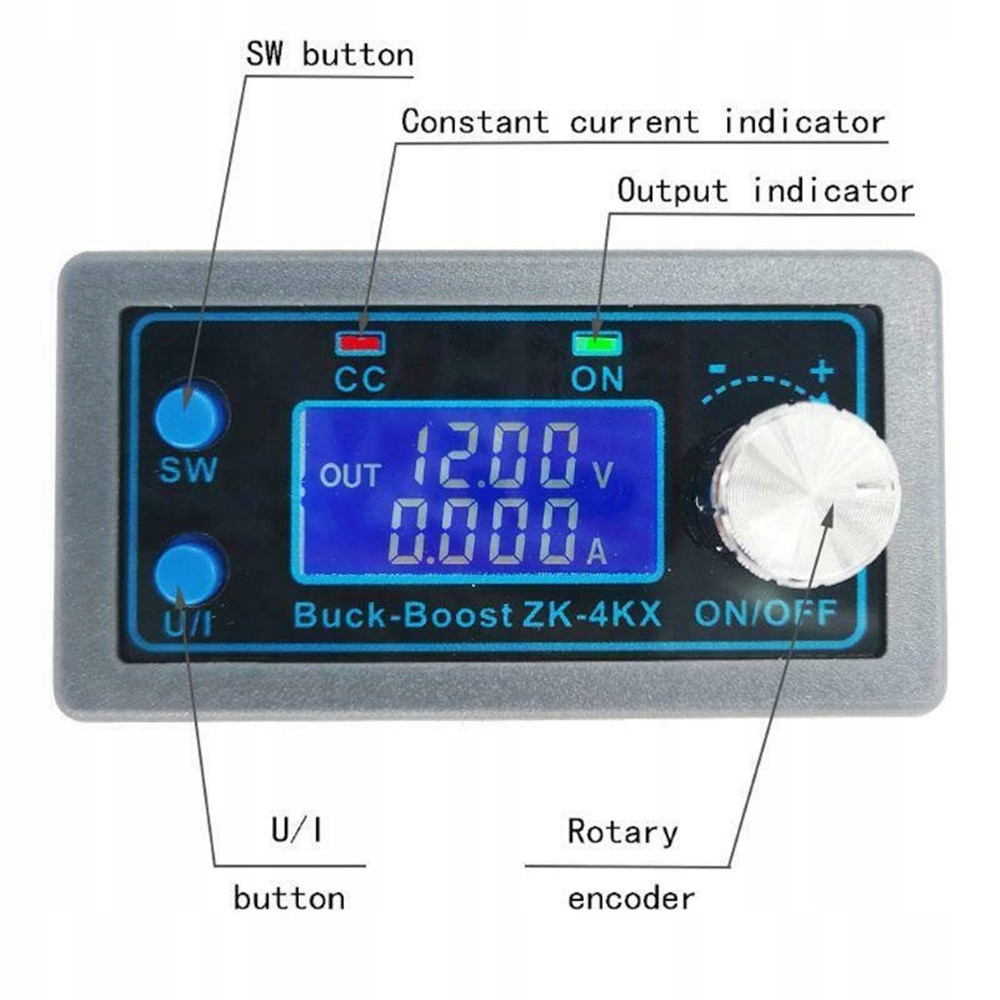

Як ним користуватися?
1. Перемикання параметрів відображення:
У звичайному інтерфейсі коротко натисніть SW, щоб переключити вміст відображення в нижньому рядку. Можна перемикати струм A, потужність W, ємність Ah і час h. Натисніть і утримуйте, щоб змінити верхній відображений вміст, перемикаючись між вхідною напругою IN та вихідною напругою OUT.
2. Установіть значення вихідної напруги:
У звичайному інтерфейсі коротко натисніть кнопку U/I, щоб увійти в інтерфейс налаштування напруги CC. Блимає певна цифра встановленої вихідної напруги. Повертайте ручку кодера, щоб збільшити або зменшити вихідну напругу. Коротко натисніть ручку, щоб вибрати цифру вихідної напруги для встановлення. Після завершення налаштування двічі коротко натисніть кнопку U/I, щоб повернутися до звичайного інтерфейсу. Або він автоматично повернеться до нормального інтерфейсу, жодної операції протягом 10 секунд.
3. Встановіть значення постійного струму (тобто максимальний вихідний струм, дозволений модулем):
У звичайному інтерфейсі коротко натисніть кнопку U/I, щоб увійти в
