Модуль Ecumaster Dual H-Bridge
- Час доставки: 7-10 днів
- Стан товару: новий
- Доступна кількість: 1
Заказывая «Модуль Ecumaster Dual H-Bridge», вы можете быть уверены, что данный товар из каталога «Комп'ютери та модулі налаштування» вы получите в срок 5-7 дней после оплаты. Товар будет доставлен из Европы, проверен на целостность, иметь европейское качество.

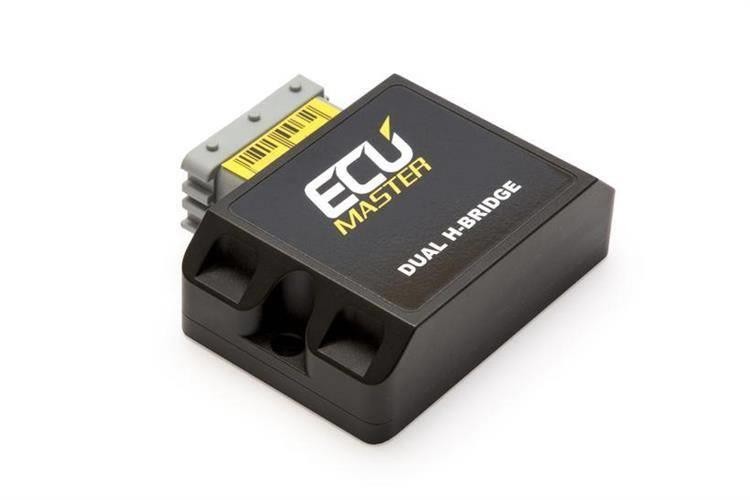

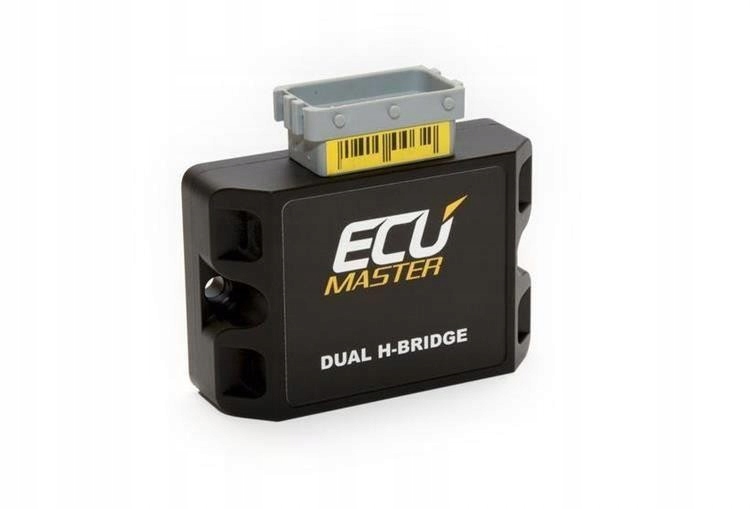

Модуль Ecumaster Dual H-Bridge
Модуль Ecumaster Dual H-Bridge.
Пристрій CAN H-Bridge містить два незалежні Н-мости із захистом від перевантаження по струму та короткого замикання, здатні витримувати безперервний струм 10 А та піковий струм 30 А. Мостами H можна керувати за допомогою входів пристрою або повідомлень шини CAN.
- Діапазон напруги: 6 В - 28 В (встановлення в автомобілі 12 В і 24 В)
- Вихідний струм: безперервний 10 А, піковий 30 А
- 4 аналогові входи (0-5 В) / цифрові (35 Гц - 200 Гц ШІМ)
- Вихід ШІМ: 12 біт 3,9 кГц
Пристрій CAN H-Bridge можна використовувати для забезпечення захищеної низької напруги (GND) або високої напруги (VBat) незалежно від кожного з 4 виходів для двонаправленого керування двигуном постійного струму. Виходи низького значення можуть мати ШІМ-модуляцію на мостовій основі.
Типові випадки використання:
- Електричні вікна
- Сильнострумовий електронний підсилювач дросельної заслінки
Подвійний пристрій H-Bridge потрібно програмувати через інтерфейс CAN. Ви можете використовувати ECUMaster USB to CAN, Kvaser або Peak PCAN.
Що в коробці?
- Can H-Bridge Module
- 24 позиційні роз'єми з клемами
EM-EC-013
