Модуль автоматизації

MPSB12 - 13,8 В постійного струму

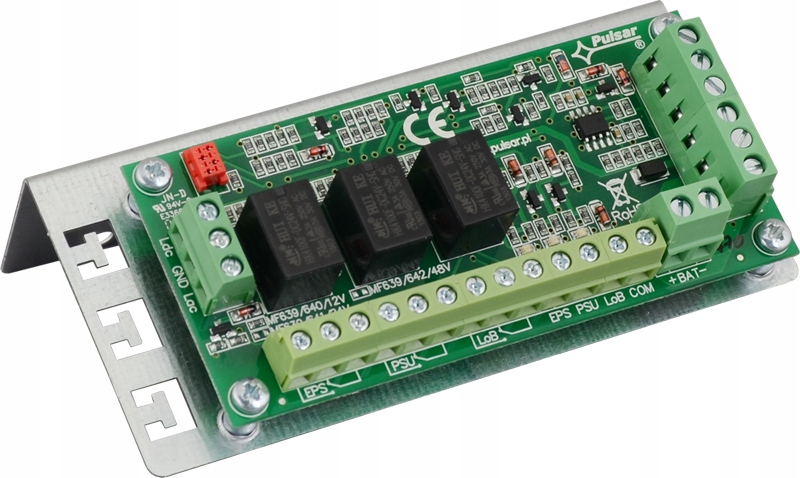

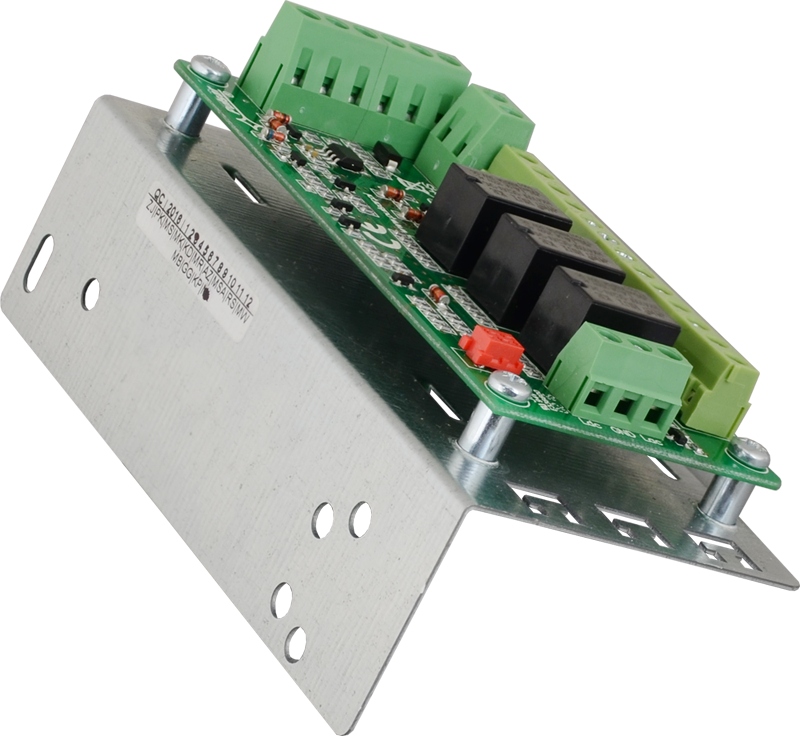

Опис продукту:

Модуль автоматизації MPSB12 використовується для сигналізації робочого стану буферних джерел живлення PSB 13,8 В. Плата друкованої плати має світлодіоди, що вказують на робочий стан джерела живлення (наявність змінної напруги, наявність постійної напруги, напруга акумулятора). Крім того, він оснащений OC і релейними технічними виходами: збій мережі змінного струму, збій джерела живлення, низька напруга акумулятора.

Функції модуля:

✅ контроль стану батареї

✅ сумісність із джерелами живлення серії PSBxx, HPSBxx 13,8 В

✅ Світлодіодна оптична сигналізація

✅ Технічний вихід EPS для сигналізації про збій мережі змінного струму - тип реле та OC

✅ Технічний вихід блока живлення для модуль живлення сигналізує про несправність - реле та тип OC

✅ Технічний вихід LoB сигналізує про низьку напругу батареї - тип реле та OC

Технічні дані:

⏩ Джерело живлення: 13,8 В постійного струму

⏩ Споживаний струм: 60 мА макс. p>

⏩ Напруга індикації низького заряду батареї: U<11,5 В +/- 3%

⏩ Технічні виходи:

• EPS; вихідна сигналізація Збій живлення змінного струму:

  - тип реле: 1A при 30 В постійного струму/50 В змінного струму, час затримки відповіді: приблизно 10 с.

  - Тип OC: 50 мА макс. нормальний стан: рівень L (0 В), несправність: рівень hi-Z, затримка 10 с.

• БП; вихід, що вказує на відсутність постійної напруги/збій джерела живлення:

  - тип реле: 1A@ 30VDC/50VAC

  - тип OC, 50mA макс. нормальний стан: L (0 В), несправність: високий-Z рівень

• Вихід LoB, що вказує на низький рівень напруги акумулятора:

  - тип реле: 1A при 30 В постійного струму /50VAC,

  - тип OC, 50mA макс. нормальний стан (UBAT >11,5 В): L (0 В), несправність (UBAT <11,5 В): високий-Z рівень

  Модуль живлення не має функції визначення батареї в відсутність або відсутність підключення батареї, вихід у нормальному стані.

⏩ Світлодіодна оптична сигналізація:

• Живлення змінного струму:

  - червоний світлодіод. У нормальному стані (мережа змінного струму) діод горить постійно. Про відсутність живлення змінного струму сигналізує вимкнення діода змінного струму. Примітка. Світлодіод вказує на збій змінного струму, якщо збій в мережі триває щонайменше 10 секунд

• наявність постійної напруги на виході джерела живлення:

  - зелений світлодіод. Сигналізує стан живлення постійного струму на виході джерела живлення. У нормальному стані горить постійно, при короткому замиканні або перевантаженні виходу діод гасне.

• Рівень напруги акумулятора:

  - зелений світлодіод. Сигналізує рівень напруги акумулятора. У нормальному стані (UBAT > 11,5 В) він горить безперервно, коли напруга акумулятора падає (UBA T < 11,5 В) діод гасне.

⏩ Умови експлуатації: -10ºC...+40ºC, відносна вологість 20%...90%, без конденсації

⏩ Розміри: 116 x 27 x 56 [ +/-2 мм]

⏩ Вага нетто/брутто: 0,11 кг/0,15 кг

⏩ Роз’єми: Ф0. 41÷1,63 (AWG 26-14)

Код виробника: MPSB12
