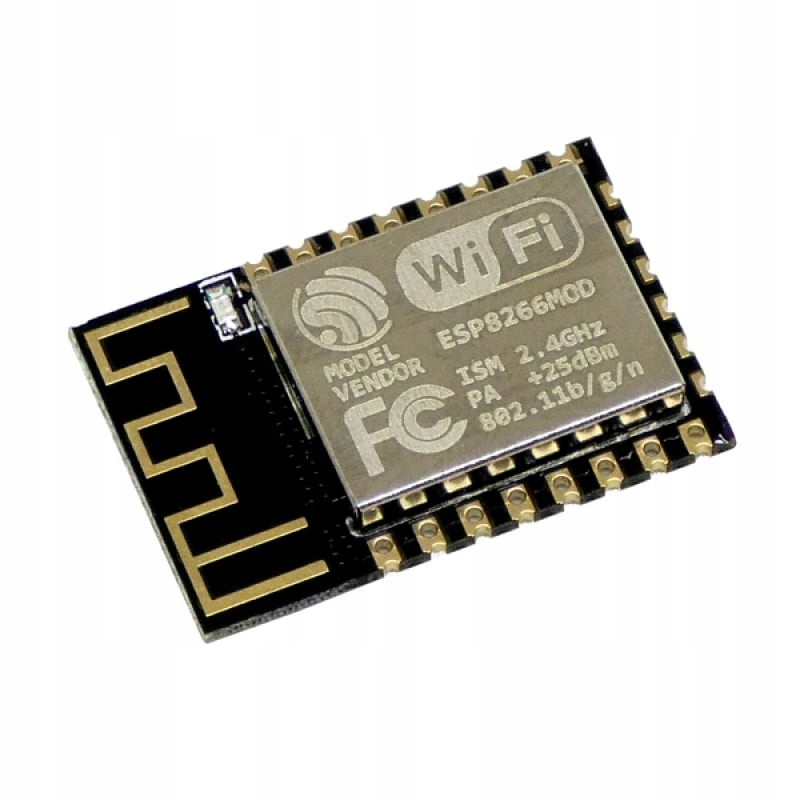

Модуль WiFi ESP-12F на основі мікросхеми ESP8266

Працює в стандарті WiFi 802.11 b/g/n на частоті 2,4 ГГц. Він оснащений 22 контактами з кроком 2 мм, з яких 11 є GPIO, 1 ADC і UART.

Він має вбудований світлодіод і PCB антену (покращені характеристики в порівнянні з попередніми версіями ESP). модуль). Розмір дошки 24 х 16 мм. Система сумісна з ESP-12E.

Технічні характеристики

• Напруга живлення: 3,3 В
• Струм споживання в режимі холостого ходу: приблизно 10 мкА
• Чіп: ESP8266
• Флеш-пам’ять: 4 МБ
• Стандарт: WiFi 802.11 b/g/n
• Працює на частоті 2,4 ГГц
• Підтримує безпеку WPA / WPA2
• Може працювати в режимах AP (точка доступу), STA (автономний) і AP+STA
• Підтримує AT-команди
• Зв'язок: UART (Rx, Tx )
• Швидкість UART за замовчуванням: 115200 біт/с
• Установка SMD або THT
• Штифтовий растр: 2 мм
• Діаметр отвору: 0,9 мм

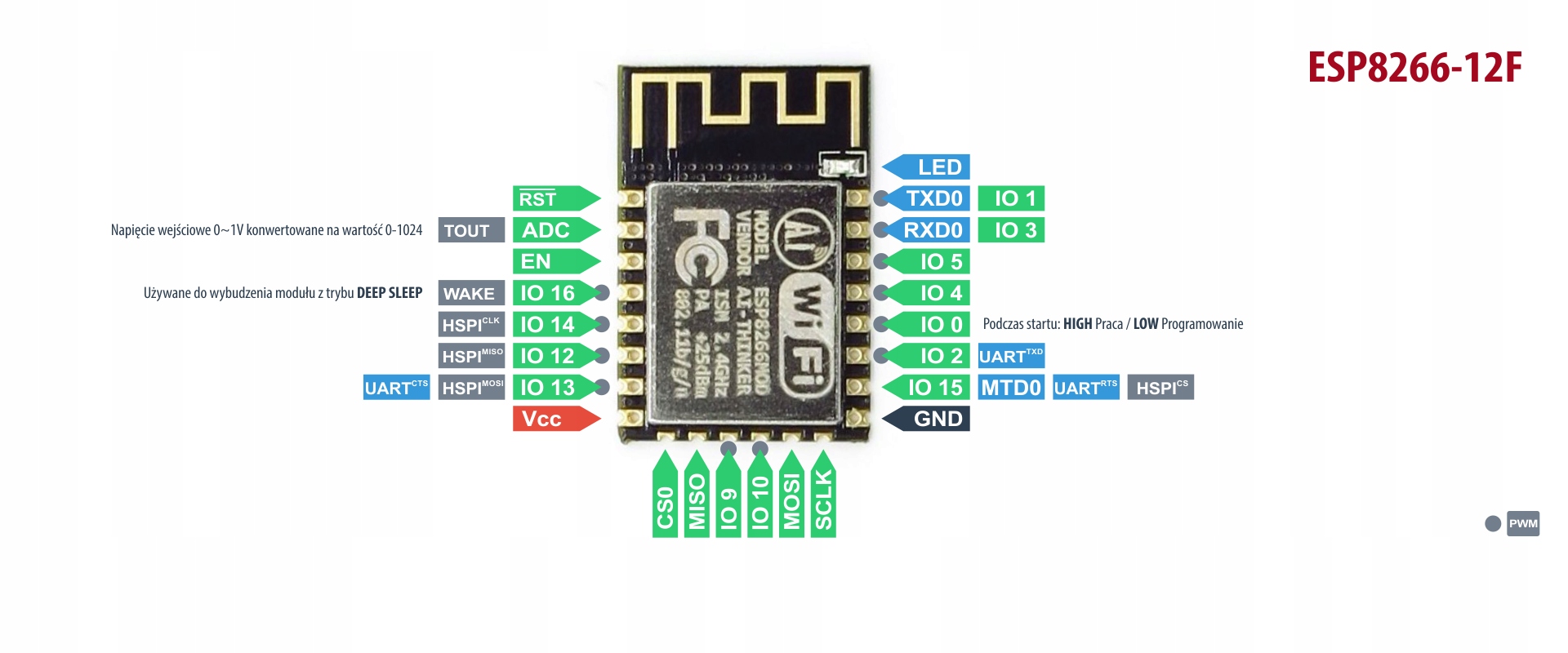

• Має 22 контакти, крок 2 мм
• 11 x GPIO - цифрові виходи/входи
• 1 x вхід АЦП - аналого-цифровий перетворювач
• Розміри плитки: 24 x 16 мм
