РЕДУКТОР ТИСКУ ГЕРЦ 5/4"

З ФІЛЬТРОМ

МАНОМЕТР + ПІВЗ'ЄДНАННЯ DN32

• Мембранний редуктор тиску.
• Компактний дизайн. Латунний корпус із з’єднанням
• із зовнішньою різьбою. Діапазон температур 0-40 °C, тиск
• макс. 16 бар.
• Діапазон регулювання тиску від 0,5 до 6 бар.
• Сітчастий фільтр із сіткою 0,3 мм.
• PN: 16
• DN: 32
< /ul>

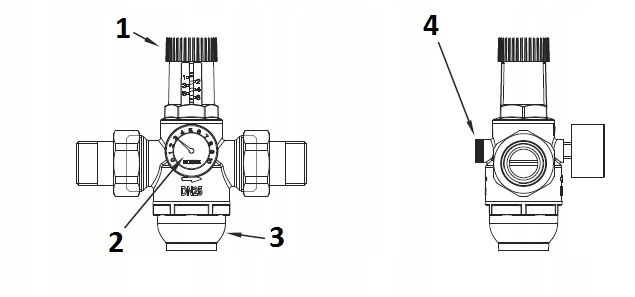

Редуктори тиску серії Herz 2682 є пропорційними регуляторами прямої дії. Ці пристрої не потребують зовнішньої енергії для роботи. Редуктори приводяться в дію енергією тиску, що панує в системі питної води. Вони випускаються в діапазоні діаметрів DN 15, DN 20, DN 25 і DN 32. Корпуси виготовлені з латуні, стійкої до вилуговування цинку CW626N відповідно до європейського стандарту EN 12165. Діафрагми редукторів виготовлені з Пластик EPDM, а контактні з водою сталеві штифти виготовлені з корозійностійкої нержавіючої сталі.Редуктори оснащені ручкою з вертикальним індикатором заданого значення вихідного тиску та манометром. Корпус містить сітчастий фільтр у прозорому корпусі. Редуктор тиску можна використовувати в системах водопостачання, включаючи питну воду та інші неагресивні рідини, стиснене повітря та азот. Його можна використовувати в установках центрального опалення для захисту пристроїв від надмірного підвищення тиску. Редуктор, який знижує тиск до заданого значення за допомогою ручки, працює як запобіжник. В установках питної води зниження тиску позитивно впливає на термін служби арматури, зменшує втрати через витоки та зменшує споживання як холодної, так і гарячої питної води, захищаючи навколишнє середовище та зменшуючи споживання тепла.

Найчастіше редуктор тиску встановлюється за лічильником води, між двома запірними кранами. Ущільнення з’єднань можна виконати за допомогою пеньки з ущільнювальною пастою або тефлоновою стрічкою. Напрямок установки повинен відповідати стрілці на корпусі і напрямку потоку води. Заводська настройка редукторів серії Herz 2682 становить 3 бар. Обертання ручки вправо (за годинниковою стрілкою) збільшує параметр вторинного тиску. Значення встановленого тиску можна точно прочитати на манометрі, вбудованому в корпус редуктора тиску. Редуктори серії Herz 2682 не вимагають жодного спеціального сервісного обслуговування. Перед редуктором рекомендується встановити сітчастий фільтр з розміром осередків 0,5 мм. Ці редуктори відрізняються високою надійністю за доступною ціною.

Діапазон регулювання тиску нових редукторів було адаптовано до чинного в Польщі закону про будівництво [1], згідно з яким максимальний тиск у внутрішній установці не повинен перевищувати 6 бар: §114 пункт 1. Тиск води в у системі водопостачання в будівлі, крім пожежних кранів, перед кожною точкою водозабору має бути не менше 0,05 МПа (0,5 бар) і не більше 0,6 МПа (6 бар). Матеріал, з якого виготовлено корпус і елементи, які безпосередньо контактують з питною водою, був адаптований до найсуворіших вимог щодо дозволеного вмісту свинцю, відповідно до європейських норм, які набули чинності в січні 2013 року, і польського будівельного законодавства [2]. Пластикові елементи стійкі до температури гарячої води до 40°C.

Мембранний редуктор тиску призначений для зниження тиску в системах водопостачання та інших установках, де не використовуються агресивні та вибухонебезпечні середовища. Вихідний тиск регулюється зеленою ручкою і не залежить від вхідного. Редуктор можна пошкодити, якщо повернути ручку за межі діапазону налаштування.
