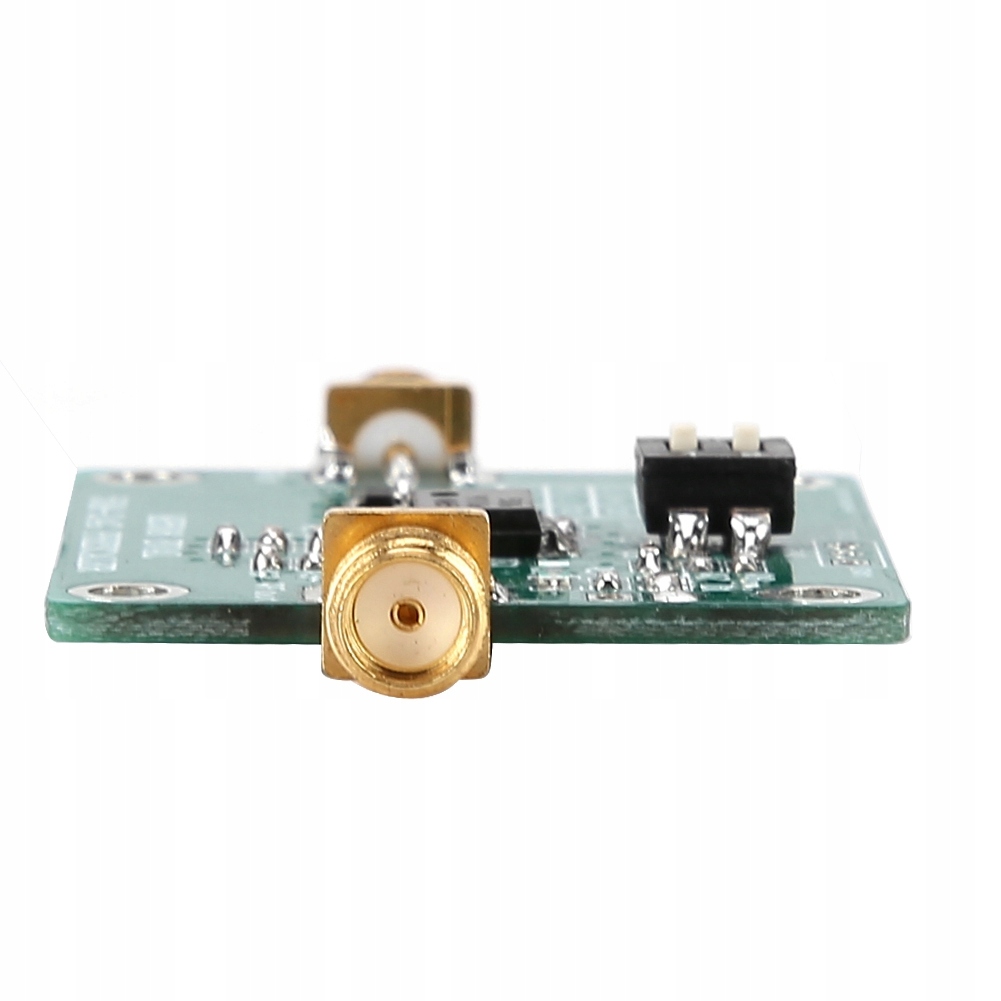

MB506 2,4 ГГц Модуль мікрохвильового попереднього дільника 64,128


Код: 13427742766
785 грн
Ціна вказана з доставкою в Україну
Товар є в наявності
ЯК ЕКОНОМИТИ НА ДОСТАВКЕ?
Замовляйте велику кількість товарів у цього продавця
Інформація
  • Час доставки: 7-10 днів
  • Стан товару: новий
  • Доступна кількість: 45

Просматривая «Модуль микроволнового прескалера MB506, 2,4 ГГц 64 128», вы можете быть уверены, что данный товар из каталога «Колонки» будет доставлен из Польши и проверен на целостность. В цене товара, указанной на сайте, учтена доставка из Польши. Внимание!!! Товары для Евросоюза, согласно законодательству стран Евросоюза, могут отличаться упаковкой или наполнением.

Функція:

1. MB506 — це високочастотний попередній дільник із частотою до 2,4 ГГц.

2. Зміна імпедансу є меншою, що може забезпечити кращу продуктивність класифікації та покращити динамічний діапазон.

3. Він ділить вхідну частоту на модуль 128 або 256, а рівень вихідної напруги становить 1,6 В із значенням від піку до піку ECL.

4. Коефіцієнт дільника може реалізовувати дільник 64, 128 і 256 за допомогою двозначного перемикача або зовнішнього інтерфейсу.

5. Повна схема синтезатора фазового автопідстроювання частоти з MB87006A, мікросхема синтезатора фазового автопідстроювання частоти.

Технічні характеристики:

  • Особливості:
  • MB506 — це високочастотний преділювач із частотою до 2,4 ГГц.
  • Зміна імпедансу менший, що забезпечує кращу класифікацію та покращений динамічний діапазон.
  • Ділить вхідну частоту на модуль 128 або 256, а вихідний рівень становить 1,6 В із значенням від піку до піку на рівні ECL .
  • Коефіцієнт дільника може реалізовувати дільник 64, 128 і 256 через двозначний перемикач або зовнішній інтерфейс.
  • Повна схема синтезатора фазового автопідстроювання частоти з MB87006A, петля фазового автопідстроювання частоти Синтезатор IC.
  • Технічні характеристики:
  • Матеріал: PCB
  • Модель: MB506
  • Частота: 50 м-2,4 г
  • Споживання електроенергії: 90 мВт
  • Робоча температура: від -40 °C до 85 °C
  • Амплітуда виходу: VOUT = 1,6Vp-p
  • Вхідна частота: 30M-3G, типовий: 50 МГц-2,4 ГГц< /li>
  • Амплітуда вхідного сигналу: -16 дБм-5,5 дБм (що вища частота, то вищі вимоги до входу)
  • Один джерело живлення: 4,5 В - 5,5 В, типове: 5 В
  • Інтерфейс входу та виходу: роз'єм SMA, вхідний опір 50 Ом
  • Розмір: приблизно 6,7 * 3,3 * 0,5 см / 2,64 * 1,3 * 0 , 2 дюйми
  • Вага: 10 г
  • Список пакетів:
  • 1 * дільник частоти
