Магніт магнітного магнітного AS5600 12bit 3,3 В
- Час доставки: 7-10 днів
- Стан товару: новий
- Доступна кількість: 60
Оплачивая «Магнитный магнитный магнитный магнитный AS5600 3,3 В», вы можете быть уверены, что данный товар из каталога «Модули» вы получите в срок 5-7 дней после оплаты. Товар будет доставлен из Европы, проверен на целостность, иметь европейское качество.
AS5600 Magnetometr - це цифровий модуль, який може виявити кут обертання на основі змін магнітного поля. Завдяки цьому ми можемо визначити точно кут обертання та напрямку - відповідно до руху за годинниковою стрілкою або навпаки. Модуль запрограмований за замовчуванням для роботи в діапазоні від 0 до 360 °, але можна встановити власний діапазон від 18 до 360 °. Читання може здійснюватися двома способами шляхом спілкування з протоколом I2C або як сигнал ШІМ. Вимірювання отримується з дуже високою 12-бітною точністю.

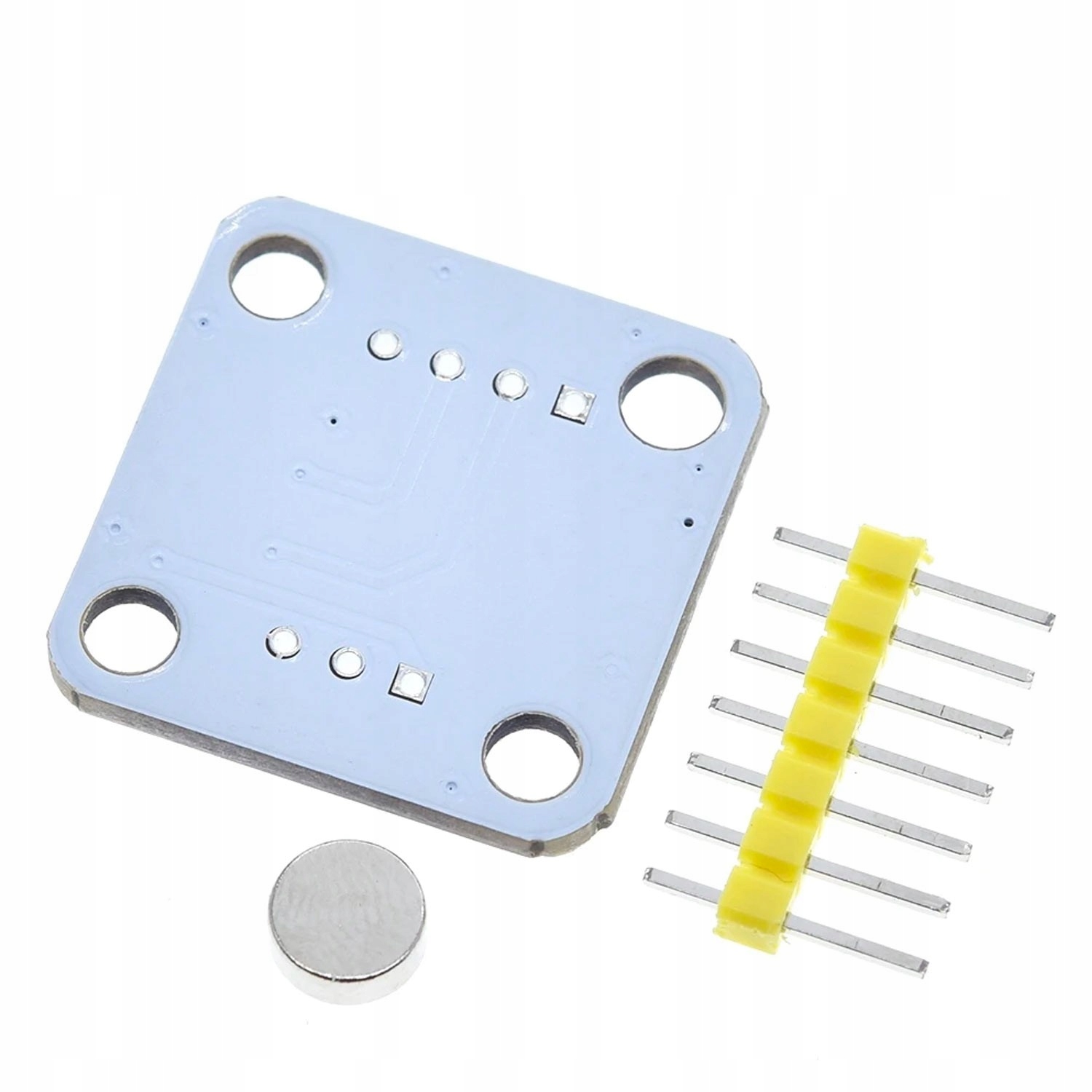

у встановленому магніті та Goldpins.
Опис ведучих:
- VCC - 3.3V DC
- gnd - masa
- out - вихідний сигнал PWM
- DIR - при підключенні до GND знаходиться на виході (поза): значення збільшується з обертанням відповідно до руху за годинниковою стрілкою, якщо ми підключаємось до VCC, він збільшується в протилежному русі до годин за годинниковою стрілкою
- scl - комунікація i2c
- SDA - спілкування I2c
- PGO - програмування діапазону
специфікація:
- Модель: AS5600
- Тип: магнітометрія
- Напруга потужності: 3.3V
- Протоколи зв'язку: I2c, PWM
- Індикація напрямку обертання: CW, CCW
- Діапазон вимірювання: від 0 ° до 360 °
- Роздільна здатність вимірювання на виході: 12bit
- Розміри 23 мм х 23 мм
Магнітометрія магнітна магнітна AS5600 12bit 3.3V
