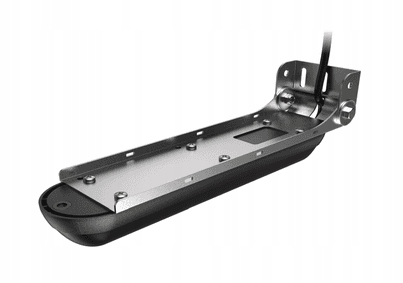

ПЕРЕДАВАЧ АКТИВНИХ ЗОБРАЖЕНЬ LOWRANCE 3-в-1

Active Imaging — це нова технологія скануючого сонара, яка забезпечує неймовірно деталізовані зображення гідролокатора з високою роздільною здатністю без втрати діапазону.

Active Перетворювачі зображень досягають цього завдяки кращому націлюванню променів SideScan, що підвищує роздільну здатність і покращує ефективність покриття.

- Active Imaging 3-IN-1 поєднує в собі новий ехолот. сканування Active Imaging із традиційним сонаром Medium/High CHIRP для легкого встановлення одного датчика,

- Active Imaging працює на частоті 800 кГц або 455 кГц із максимальним діапазоном 150 футів (800 кГц) або 300 футів (455 кГц) ).

Технологія Active Imaging:

- використовує найновіші методи генерації сигналу сонара

- Перетворювач виготовлено з полімеру, який реагує на звукові хвилі ближче до води. Це гарантує, що сигнал сонара не буде втрачено під час передачі чи прийому.

- Перетворювач містить окремі елементи сонара для передавання та отримання SideScan. Окреме передавання та отримання забезпечує дуже високу швидкість ping (залежно від роздільної здатності зображення). Крім того, ці окремі елементи спрямовують більшу частину сигналу сонара назовні, збільшуючи сигнал сонара вбік і сприяючи кращій радіусу дії.

Основні характеристики:

- З охопленням 800 кГц і роздільною здатністю , користувачам їм не потрібно вибирати між високою деталізацією чи великою віддаленістю.

- Перетворювачі 3-в-1 поєднують провідний у галузі ехолот CHIRP із новими активними видами збоку та вниз. Зображення.

- Перетворювачі Active Imaging не потребують жодних модулів або додаткового обладнання для використання з дисплеями нового покоління.

Параметри:

• Робоча температура: - 15°C до +55°C (від +5°F до +131°F)
• Температура зберігання: від -30°C до +70°C (-22°) F до +158°F)
• Довжина кабелю 7,6 м (25 футів)
• 9-контактний роз’єм

Перетворювач:

• Традиційний вихід, зображення SideScan, DownScan і температура.
• Традиційна частота: 200 кГц / висока: Chirp 83 кГц / Середній чіп, SideScan: 455 кГц, 800 кГц
• Максимальна глибина:
• Сонар: 305 м (1000 футів) при 200 кГц / Високий чіп; 83 кГц / середній чирп; DownScan: 91 м (300 футів); Бокове сканування: 91 м (300 футів) при 455 кГц, 46 м (150 футів) бічний діапазон при 800 кГц.

Робоча швидкість:

• Сонар: 48 вузлів (55 миль/год);
• DownScan і SideScan: 9 вузлів (10 миль/год).
