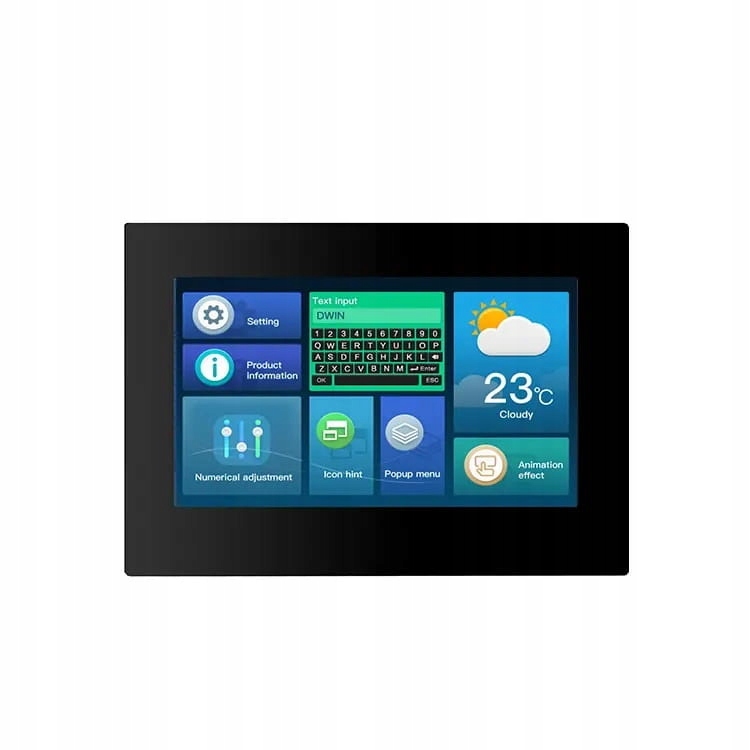

LCD 7.0 "800x480 резистивний для DWIN HMI

Код: 14102921539
Як замовити
3056 грн
Ціна вказана з доставкою в Україну
Товар є в наявності
ЯК ЕКОНОМИТИ НА ДОСТАВКЕ?
Замовляйте велику кількість товарів у цього продавця
ВСІ ТОВАРИ ПРОДАВЦЯ №42901730
Інформація
  • Час доставки: 7-10 днів
  • Стан товару: новий
  • Доступна кількість: 2

Оплачивая «LCD 7.0 "800x480 резистивний для DWIN HMI», вы можете быть уверены, что данное изделие из каталога «Дисплеи» вы получите через 5-7 дней после оплаты. Товар будет доставлен из Европы, проверен на целостность, иметь европейское качество.

Універсальний модуль HMI з дисплеєм 7,0" і резистивною сенсорною панеллю, корпусом, динаміком і RS485.

Функції DMG80480C070_15WTR:

  • На основі T5L0 ASIC з DGUS II
  • Дисплей: 800*480, 262K кольорів, TV-TN-TFT-LCD
  • Резистивний дотик
  • Інтерфейси RS232 і RS485
  • Інтелектуальний дисплей HMI для простих програм

Принцип роботи дисплеїв DWIN HMI

Ми розробляємо зовнішній вигляд інтерфейсу користувача та принципи його роботи за допомогою спеціального додатку DGUS TOOL. Ми можемо завантажувати готову графіку, створювати кнопки, діаграми, поля для введення даних тощо, а потім ми переносимо скомпільовані файли на карту пам’яті SD, з якої вони копіюються в пам’ять дисплея.

Операція з боку мікроконтролера складається з надсилання та отримання раніше визначених кадрів даних через інтерфейс UART

Специфікація DMG80480T050_A5WTC

Інтерфейс:

  • Швидкість передачі: 3150~3225600 біт/с, тип. 115200 біт/с

  • Вихідна напруга:

    Вихід 1, Iout =-13,2 В

    Вихід 0, Iout = 13,2 В

  • Вхідна напруга（RXD):

    Вхід 1， Iin = -13,2 В

    Вхід 0， Iin = 13,2 В

  • Режим роботи:

    UART2: N81, RS232

    UART4: N81, RS232

    UART5: RS485

  • Конектори користувача:

    - 8 контактів 3,81 мм, швидкість: 12 Кбайт/с

    - Місце для пайки золотої смуги

  • Флеш-пам'ять: 16 МБ НЕ флеш-пам'ять для графіки, шрифтів, аудіофайлів. Кількість записів понад: 100 000
  • Динамик: потужність 2 Вт
  • Інтерфейс SD-карти: FAT32, швидкість завантаження даних: 4 Мбіт/с
  • Інтерфейс PGT05: для оновлення ядра DGUS
  • Датчик яскравості
  • Світлодіод

Дисплей:

  • Кількість кольорів: 262K
  • РК-телевізор типу TN, TFT LCD
  • Кути огляду: 70°/70°/40°/30°（L/R/U/D）
  • Площа дисплея 154,1 мм (Ш) × 85,9 мм (В)
  • Роздільна здатність 800x480
  • Світлодіодне підсвічування
  • Яскравість: 200ніт

Сенсорна панель:

  • Тип: RTP (резистивна сенсорна панель)
  • Структура: плівка ITO + скло ITO
  • Сенсорний режим: підтримує дотик і гортання
  • Твердість поверхні: 3H
  • Пропускання світла: понад 80%

Потужність:

  • Напруга живлення: 6~36 В постійного струму
  • Струм споживання з підсвічуванням: VCC = +12 В, 280 мА
  • Споживання струму з вимкненим підсвічуванням: VCC = +12 В, 140 мА

Набір включає:

  • DMG80480C070_15WTR LCD 7.0" 800x480 резистивна сенсорна панель, корпус, RS485,
