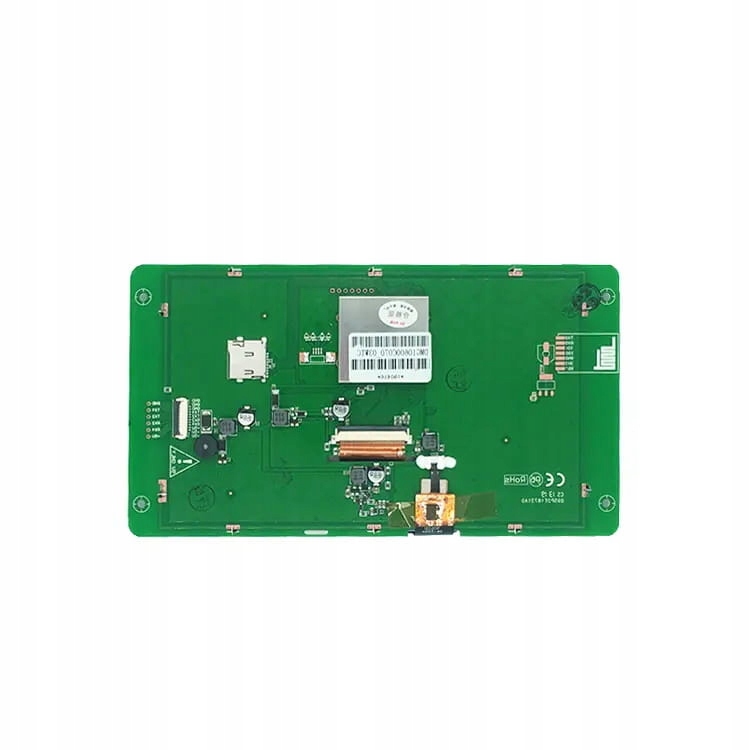

LCD 7" 1024x600 DWIN HMI ємнісна панель

Код: 14102944355
Як замовити
3271 грн
Ціна вказана з доставкою в Україну
Товар є в наявності
ЯК ЕКОНОМИТИ НА ДОСТАВКЕ?
Замовляйте велику кількість товарів у цього продавця
ВСІ ТОВАРИ ПРОДАВЦЯ №42901730
Інформація
  • Час доставки: 7-10 днів
  • Стан товару: новий
  • Доступна кількість: 1

Просматривая «LCD 7" 1024x600 DWIN HMI ємнісна панель», вы можете быть уверены, что данный товар из каталога «Дисплеи» будет доставлен из Польши и проверен на целостность. В цене товара, указанной на сайте, учтена доставка из Польши. Внимание!!! Товары для Евросоюза, согласно законодательству стран Евросоюза, могут отличаться упаковкой или наполнением.

Універсальний модуль HMI з 7-дюймовим дисплеєм і ємнісною сенсорною панеллю.

Особливості DMG10600C070_03WTC:

  • На основі T5L з DGUS II
  • 7" IPS-TFT-LCD, 16,7 млн ​​кольорів, 24-біт, 1024×600 пікселів
  • Відображення активної області 154,2 мм (Ш) × 85,9 мм (В)
  • Яскравість: 270ніт
  • Кути огляду: 85°/85°/85°/85° (L/R/U/D)
  • Ємнісний дотик
  • Інтерфейс: інтерфейс TTL/CMOS, 10Pin_1.0mm

Принцип роботи дисплеїв DWIN HMI

Ми розробляємо зовнішній вигляд інтерфейсу користувача та принципи його роботи за допомогою спеціального додатку DGUS TOOL. Ми можемо завантажувати готову графіку, створювати кнопки, діаграми, поля для введення даних тощо, а потім ми переносимо скомпільовані файли на карту пам’яті SD, з якої вони копіюються в пам’ять дисплея.

Робота мікроконтролера складається з надсилання та отримання раніше визначених кадрів даних через інтерфейс UART.

Специфікація DMG10600C070_03WTC

Інтерфейс:

  • Швидкість передачі: 3150~3225600 біт/с, тип. 115200 біт/с

  • Вихідна напруга:

    Вихід 1, Iout =1 мА 3,0~3,3

    Вихід 0, Iout = -1 мА 0,0~0,3

  • Вхідна напруга（RXD):

    Вхід 1， Iin = 1mA；2,4-5,0V,

    Вхід 0， Iin = -1mA；0~0,5V

  • Режим роботи:

    UART2: N81

    UART4: N81/E81/O81/N82 4 (налаштовується програмним забезпеченням)

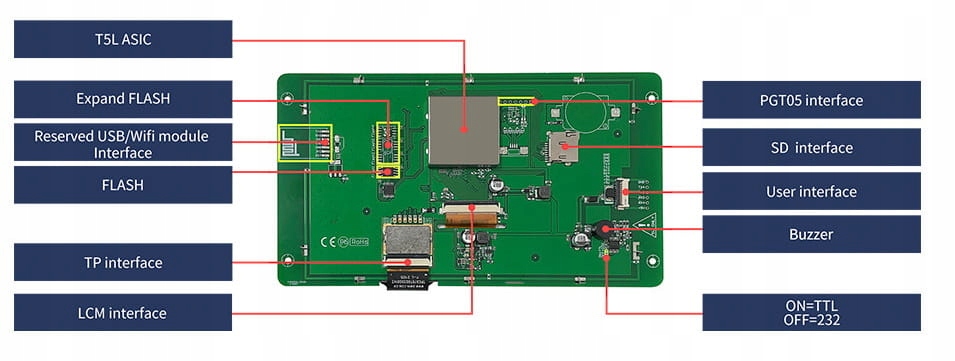

  • Конектори користувача:

    - 10Pin_1.0mm, фіксований для живлення та зв’язку, швидкість: 12KByte/s

  • Флеш-пам'ять: 16 МБ НЕ флеш-пам'ять для графіки, шрифтів, аудіофайлів. Кількість записів понад: 100 000
  • Зумер: 3 В пасивний, потужність <1 Вт
  • Інтерфейс SD-карти: FAT32, швидкість завантаження даних: 4 Мбіт/с
  • Інтерфейс PGT05: для оновлення ядра DGUS

Дисплей:

  • Кількість кольорів: 16,7 млн（16777216）
  • Тип РК-дисплея: IPS-TFT-РК-дисплей
  • Кути огляду: 85°/85°/85°/85° (L/R/U/D)
  • Роздільна здатність: 1024x600
  • Активна область: 154,2 мм (Ш) × 85,9 мм (В)
  • Світлодіодне підсвічування
  • Яскравість: 270ніт

Сенсорна панель:

  • Тип: CTP (Ємніснасенсорна панель)
  • Структура: структура G+G із покриттям із загартованого скла Asahi
  • Сенсорний режим: підтримує дотик і гортання
  • Твердість поверхні: 6H
  • Проникність світла: понад 90%

Потужність:

  • Напруга живлення: 4,5~5,5 В
  • Споживання струму з підсвічуванням: VCC = +5 В, 500 мА
  • Споживання струму з вимкненим підсвічуванням: VCC = +5 В, 120 мА

Набір включає:

  • DMG10600C070_03WTC 7" 1024x600 ємнісна сенсорна панель DWIN HMI
