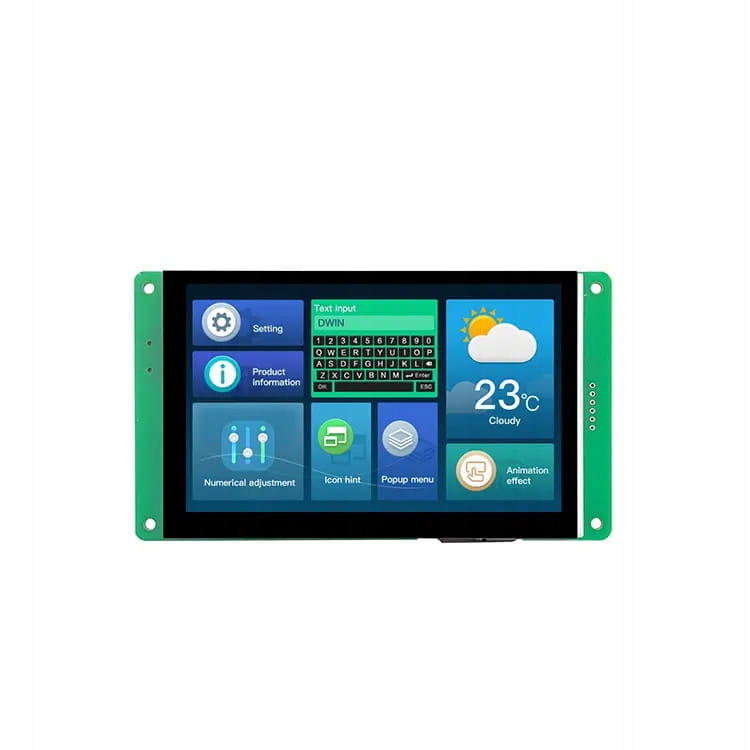

LCD 5 "800x480 DWIN HMI ємнісна панель

Код: 16744351697
Як замовити
3051 грн
Ціна вказана з доставкою в Україну
Товар є в наявності
ЯК ЕКОНОМИТИ НА ДОСТАВКЕ?
Замовляйте велику кількість товарів у цього продавця
ВСІ ТОВАРИ ПРОДАВЦЯ №42901730
Інформація
  • Час доставки: 7-10 днів
  • Стан товару: новий
  • Доступна кількість: 10

Оплачивая «LCD 5 "800x480 DWIN HMI ємнісна панель», вы можете быть уверены, что данное изделие из каталога «Дисплеи» будет доставлено из Польши и проверено на целостность. В цене товара, указанной на сайте, учтена доставка из Польши. Внимание!!! Товары для Евросоюза, согласно законодательству стран Евросоюза, могут отличаться упаковкой или наполнением.

⭐Універсальний модуль HMI з 5-дюймовим дисплеєм і ємнісною сенсорною панеллю.

Особливості DMG80480C050_03WTC:

  • ✅< /b >На основі T5L із системою DGUS II
  • ✅5" TN-TFT-LCD, 16,7M кольорів, 24-біт, 800x480 пікселів
  • ✅Кути огляду: 70°/70°/50°/70° (L/R/U/D)
  • ✅Ємнісний сенсорний
    • li>
  • ✅інтерфейс: інтерфейс TTL/CMOS,10Pin_1.0mm

Принцип роботи дисплеїв DWIN HMI

▶️Зовнішній вигляд інтерфейсу користувача та принципи його роботи розроблені за допомогою спеціального додатку DGUS TOOL. Ми можемо завантажувати готову графіку, створювати кнопки, діаграми, поля для введення даних тощо, а потім ми переносимо скомпільовані файли на карту пам’яті SD, з якої вони копіюються в пам’ять дисплея.

Обслуговування з боку мікроконтролера зводиться до надсилання та отримання раніше визначених кадрів даних за допомогою інтерфейсу UART.

Специфікація DMG80480C050_03WTC

Інтерфейс:

  • ✅Швидкість передачі: 3150~3225600 біт/с, тип. 115200 біт/с. /b>Вхідна напруга（RXD): Вхід 1， Iin = 1 мА；2,4-5,0 В, Вхід 0， Iin = -1 мА；0~0,5 В
  • ✅Робочий режим : UART2: N81UART4: N81/E81/O81/N82 4 (конфігурується програмним забезпеченням)
  • ✅Користувацькі роз’єми: - 10Pin_1.0mm, фіксований для живлення та зв’язку, швидкість: 12KByte/ s
  • ✅Флеш-пам'ять: 16 Мбайт АБО Flash, для графіки, шрифтів, аудіофайлів. Кількість записів понад: 100 000
  • ✅Зумер: 3 В пасивний, потужність <1 Вт
  • ✅Інтерфейс SD-карти: FAT32, швидкість завантаження даних: 4 Мбіт/с
  • ✅Інтерфейс PGT05: для оновлення ядра DGUS

Дисплей:

  • ✅Кількість кольорів: 16,7M（16777216）
  • ✅Тип РК-дисплея : TN , TFT LCD
  • ✅Кути огляду: 70°/70°/50°/70°（L/R/U/D）
  • ✅Роздільна здатність: 800x480
  • ✅Активна область: 108,0 мм (Ш) × 64,8 мм (В)
  • ✅Світлодіодне підсвічування
  • ✅Яскравість: 270 ніт

Сенсорна панель:< /b >

  • ✅Тип: CTP (Ємнісна сенсорна панель)
  • ✅Структура: G Структура +G із покриттям поверхні із загартованого скла Asahi
  • ✅Сенсорний режим: підтримує дотик і змахування
  • ✅Твердість поверхні: 6H
  • ✅Пропускання світла: понад 90%

Живлення:

  • ✅Напруга живлення: 4,5~5,5 В
  • ✅Струм споживання з підсвічуванням: VCC = + 5В , 240мА
  • ✅Струм споживання з вимкненим підсвічуванням: VCC = +5В, 70мА

▶️Набір включає:

  • DMG80480C050_03WTC 5" 800x480 DWIN HMI ємнісна сенсорна панель
